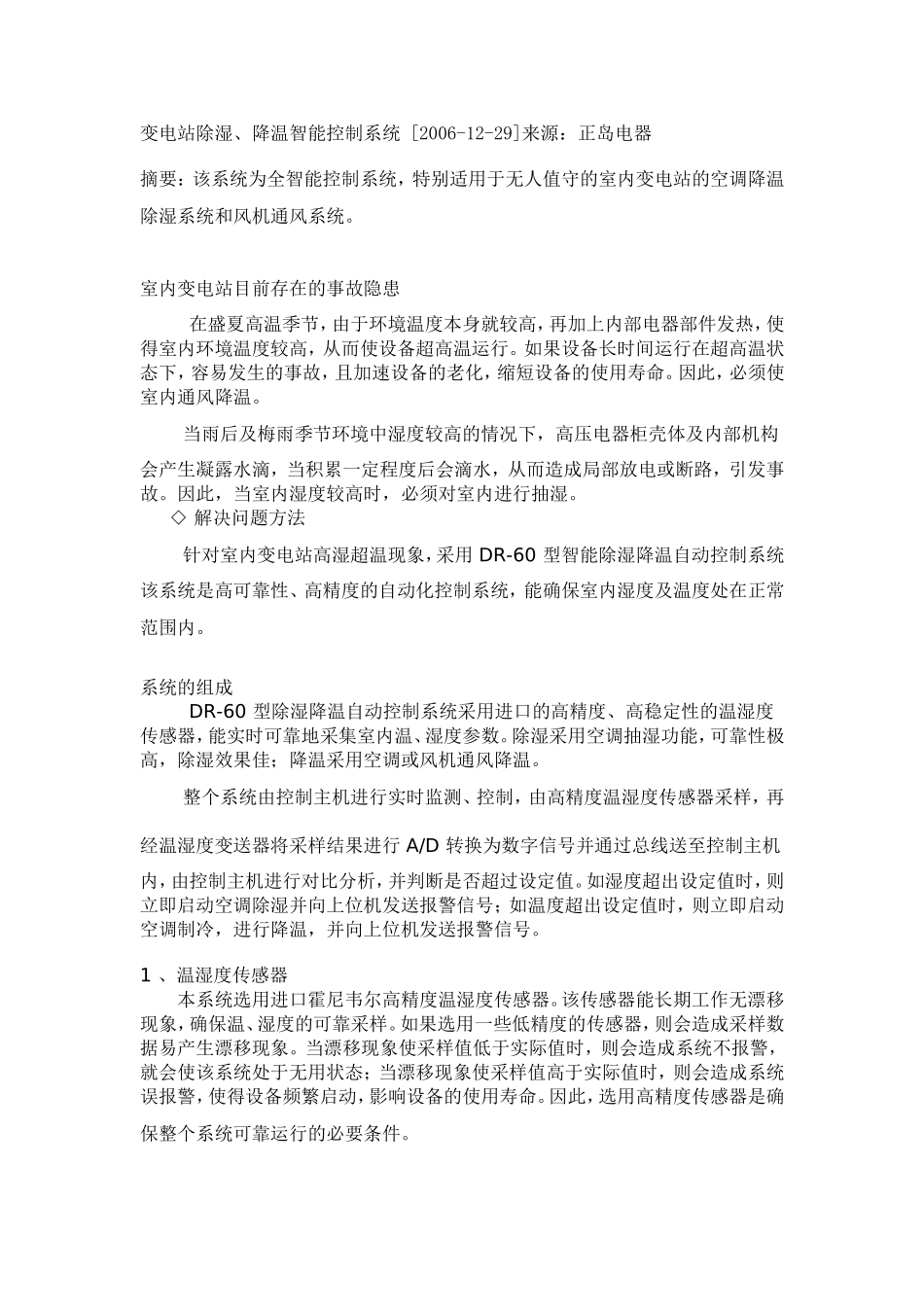

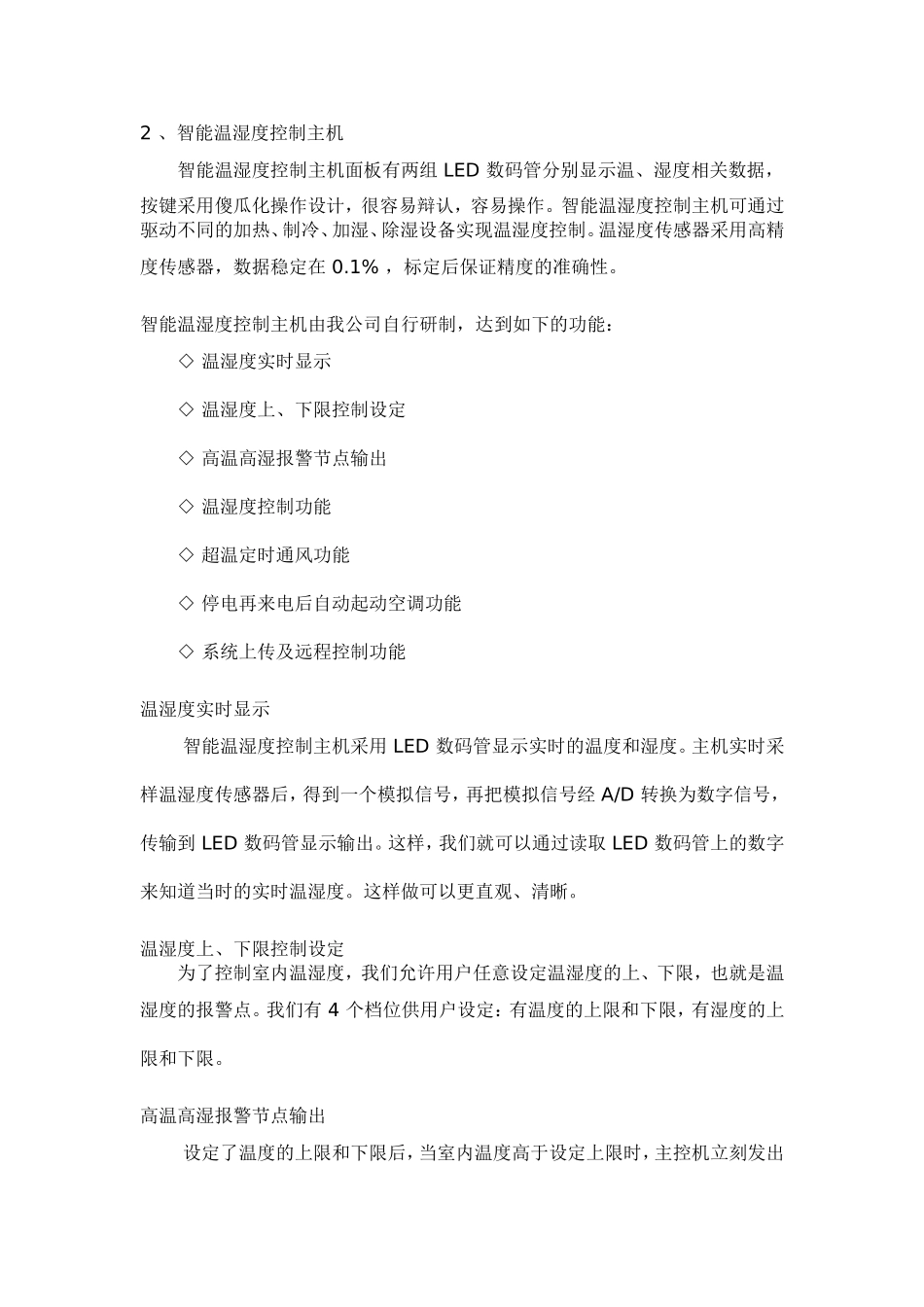

变电站除湿、降温智能控制系统[2006-12-29]来源：正岛电器摘要：该系统为全智能控制系统，特别适用于无人值守的室内变电站的空调降温除湿系统和风机通风系统。室内变电站目前存在的事故隐患在盛夏高温季节，由于环境温度本身就较高，再加上内部电器部件发热，使得室内环境温度较高，从而使设备超高温运行。如果设备长时间运行在超高温状态下，容易发生的事故，且加速设备的老化，缩短设备的使用寿命。因此，必须使室内通风降温。当雨后及梅雨季节环境中湿度较高的情况下，高压电器柜壳体及内部机构会产生凝露水滴，当积累一定程度后会滴水，从而造成局部放电或断路，引发事故。因此，当室内湿度较高时，必须对室内进行抽湿。◇解决问题方法针对室内变电站高湿超温现象，采用DR-60型智能除湿降温自动控制系统该系统是高可靠性、高精度的自动化控制系统，能确保室内湿度及温度处在正常范围内。系统的组成DR-60型除湿降温自动控制系统采用进口的高精度、高稳定性的温湿度传感器，能实时可靠地采集室内温、湿度参数。除湿采用空调抽湿功能，可靠性极高，除湿效果佳；降温采用空调或风机通风降温。整个系统由控制主机进行实时监测、控制，由高精度温湿度传感器采样，再经温湿度变送器将采样结果进行A/D转换为数字信号并通过总线送至控制主机内，由控制主机进行对比分析，并判断是否超过设定值。如湿度超出设定值时，则立即启动空调除湿并向上位机发送报警信号；如温度超出设定值时，则立即启动空调制冷，进行降温，并向上位机发送报警信号。1、温湿度传感器本系统选用进口霍尼韦尔高精度温湿度传感器。该传感器能长期工作无漂移现象，确保温、湿度的可靠采样。如果选用一些低精度的传感器，则会造成采样数据易产生漂移现象。当漂移现象使采样值低于实际值时，则会造成系统不报警，就会使该系统处于无用状态；当漂移现象使采样值高于实际值时，则会造成系统误报警，使得设备频繁启动，影响设备的使用寿命。因此，选用高精度传感器是确保整个系统可靠运行的必要条件。2、智能温湿度控制主机智能温湿度控制主机面板有两组LED数码管分别显示温、湿度相关数据，按键采用傻瓜化操作设计，很容易辩认，容易操作。智能温湿度控制主机可通过驱动不同的加热、制冷、加湿、除湿设备实现温湿度控制。温湿度传感器采用高精度传感器，数据稳定在0.1%，标定后保证精度的准确性。智能温湿度控制主机由我公司自行研制，达到如下的功能：◇温湿度实时显示◇温湿度上、下限控制设定◇高温高湿报警节点输出◇温湿度控制功能◇超温定时通风功能◇停电再来电后自动起动空调功能◇系统上传及远程控制功能温湿度实时显示智能温湿度控制主机采用LED数码管显示实时的温度和湿度。主机实时采样温湿度传感器后，得到一个模拟信号，再把模拟信号经A/D转换为数字信号，传输到LED数码管显示输出。这样，我们就可以通过读取LED数码管上的数字来知道当时的实时温湿度。这样做可以更直观、清晰。温湿度上、下限控制设定为了控制室内温湿度，我们允许用户任意设定温湿度的上、下限，也就是温湿度的报警点。我们有4个档位供用户设定：有温度的上限和下限，有湿度的上限和下限。高温高湿报警节点输出设定了温度的上限和下限后，当室内温度高于设定上限时，主控机立刻发出温度过高的报警信号，同时启动空调或风机等降温系统，达到降低室内温度的目的；当室内湿度高于设定上限时，主控机发出湿度过高的报警信号，同时启动空调或抽湿机等抽湿系统。达到降低室内温度的目的。温湿度控制功能降温系统和抽湿系统中降温和抽湿设备都有压缩机，而压缩机是不能够频繁的启动的。如果频繁的启动压缩机就会缩短压缩机的使用寿命。因此，在温湿度控制主机中加入了降温和抽湿保护系统。当温度和湿度达到设定值时，控制主机就会发出一个信号，让降温和抽湿设备停止工作。在降温和抽湿设备停止的同时启动保护系统，在一段时间内禁止降温和抽湿设备工作。当超过一定时间后就关闭保护系统，这时，如果有报警信号则继续启动降温或抽湿设备。这样，降温或抽湿设备在关闭后和下一次启动之间就有一定的时间，就不会频繁的启动压缩机，从而达到保护降...
