板桩预制及插板监理细则VIP免费

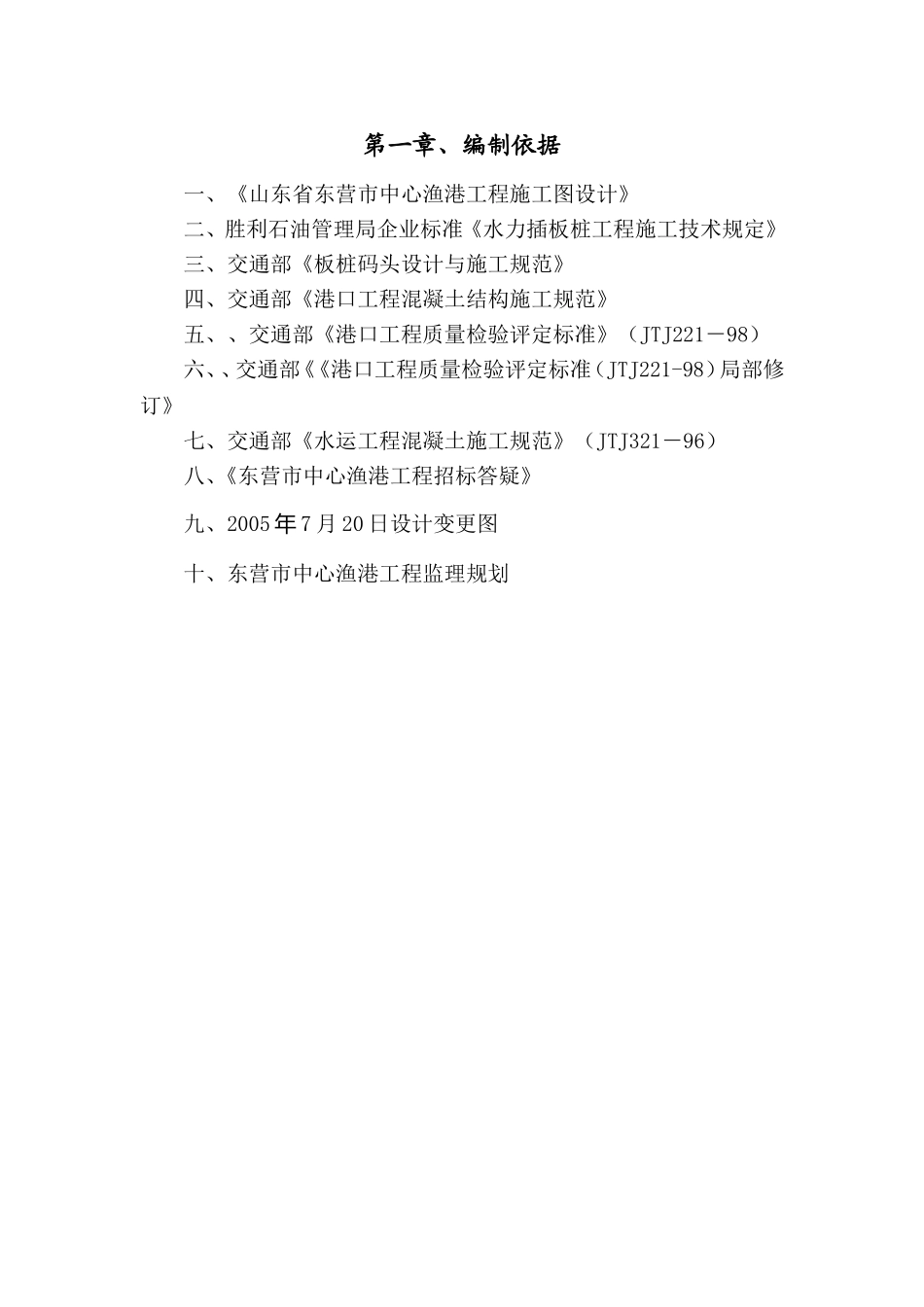

第一章、编制依据一、《山东省东营市中心渔港工程施工图设计》二、胜利石油管理局企业标准《水力插板桩工程施工技术规定》三、交通部《板桩码头设计与施工规范》四、交通部《港口工程混凝土结构施工规范》五、、交通部《港口工程质量检验评定标准》（JTJ221－98）六、、交通部《《港口工程质量检验评定标准（JTJ221-98）局部修订》七、交通部《水运工程混凝土施工规范》（JTJ321－96）八、《东营市中心渔港工程招标答疑》九、2005年7月20日设计变更图十、东营市中心渔港工程监理规划第二章、工程概况一、工程名称：东营市中心渔港工程。二、工程地点：东营市河口区仙河镇五号桩附近。三、设计平面布置顺岸码头布置于神仙沟南支流口门、5号桩防潮堤前沿北侧20米，码头前沿线平行于防潮大堤前沿线。码头岸线总长度为800米，码头前方作业带宽度为20米。前沿0.6米处设100KN系船柱共计40个，码头前沿用旧轮胎作橡胶护舷。码头前沿设13处踏步。供水、供电采用直埋方式。四、水工建筑物1、工程等级水工建筑物为板桩式顺岸码头，为Ⅱ级。2、结构型式顺岸码头主体结构为预制C35F250钢筋砼水力插板桩结构，板桩底标高为－10.5米，基础持力层为粉土层。板桩顶标高为＋0.8米（踏步处为＋0.4米），上部结构为现浇C30F250钢筋砼胸墙，码头前沿线标高为＋3.4米，护轮坎顶标高为＋3.6米。胸墙后方设锚定板，锚定板与胸墙之间采用Φ56mm、Q235钢拉杆锚定。第三章监理工作程序1、监理程序：１）参加技术交底２）检查施工单位施工前的准备工作，及时将情况汇报总监，为总监下达开工令做好准备工作。３）施工过程中督促检查施工单位质保体系的落实情况及安全措施落实情况。４）施工过程中的质量控制。５）施工过程中的进度控制。６）施工过程中的投资控制。７）对进场材料进行检验。８）组织隐蔽工程验收。９）组织分部分项工程验收。１０）参加工程的竣工验收。１１）督促施工单位做好竣工资料的归档工作。专业监理程序图验收分部分项工程签认隐、预验工程参加质量事故的分析监督处理方案执行编写工程质量报表审核设计变更认定工程质量和进度认定完成工程量填写工程量报表审定工程季、月进度计划对年、季、月进度计划修改意见加强对进度计划的动态根据总监或总监代表安排进行监理工作参加设计交底及图纸会审参加审查施工组织设计，施工方案及施工进度计划。参加第一次工地监理会议鉴定建设单位、承包单位报送的原材料、构配件及设备的质量，对影响使用功能和感观的材料进行预控合格不合格报总监签发开工令督促承包单位严格按照图纸规范及管理程序施工组织对地基基础，主体结构验收，报质量监督部门核定，参加竣工初验，协助总监编写竣工初验报告督促承包单位技术管理和质量保证体系保证措施的落实检查施工现场的安全防护措施并提出意见参加建设单位组织的竣工验收督促整理监理档案，督促承包单位编制竣工档案。质量控制投资控制进度控制质量监督站核定竣工单位工程质监站签发工程质量合格证书总监签发工程移交证书，施工阶段监理合同终止第四章质量控制点的设置及控制措施一、本工程质量控制目标因本工程质量目标为优良，所以板桩预制及安装分部工程质量必须保证优良。二、各工序的质量控制点及控制措施1、钢筋工程1.1质量控制点的设置根据本工程的特点将钢筋的焊接、绑扎质量，力学性能设为本工序的质量控制点。1.2控制措施1.2.1通过现场巡视及抽检控制钢筋的绑扎质量及焊接表观质量，通过对钢筋的抽样试验控制钢筋焊接力学性能以及钢筋的力学性能。1.2.2落实监理岗位责任制，按照‘谁监督，谁负责’的原则，将检查，监督责任落实到具体监理人员头上；督促施工单位落实岗位责任人。2、模板工程2.1质量控制点的设置将模板的直顺度、拼缝质量设为本工序的质量控制点。2.2控制措施2.2.1通过抽检及施工工序验收检查模板的直顺度以及拼缝质量，通过巡视及旁站监督施工单位监督施工单位及时调整模板。2.2.2落实监理岗位责任制，按照‘谁监督，谁负责’的原则，将检查，监督责任落实到具体监理人员头上；督促施工单位落实岗位责任人。3、混凝土工程3.1质量控制点的设置将混凝土的强度、和易性、表观质量作为...
