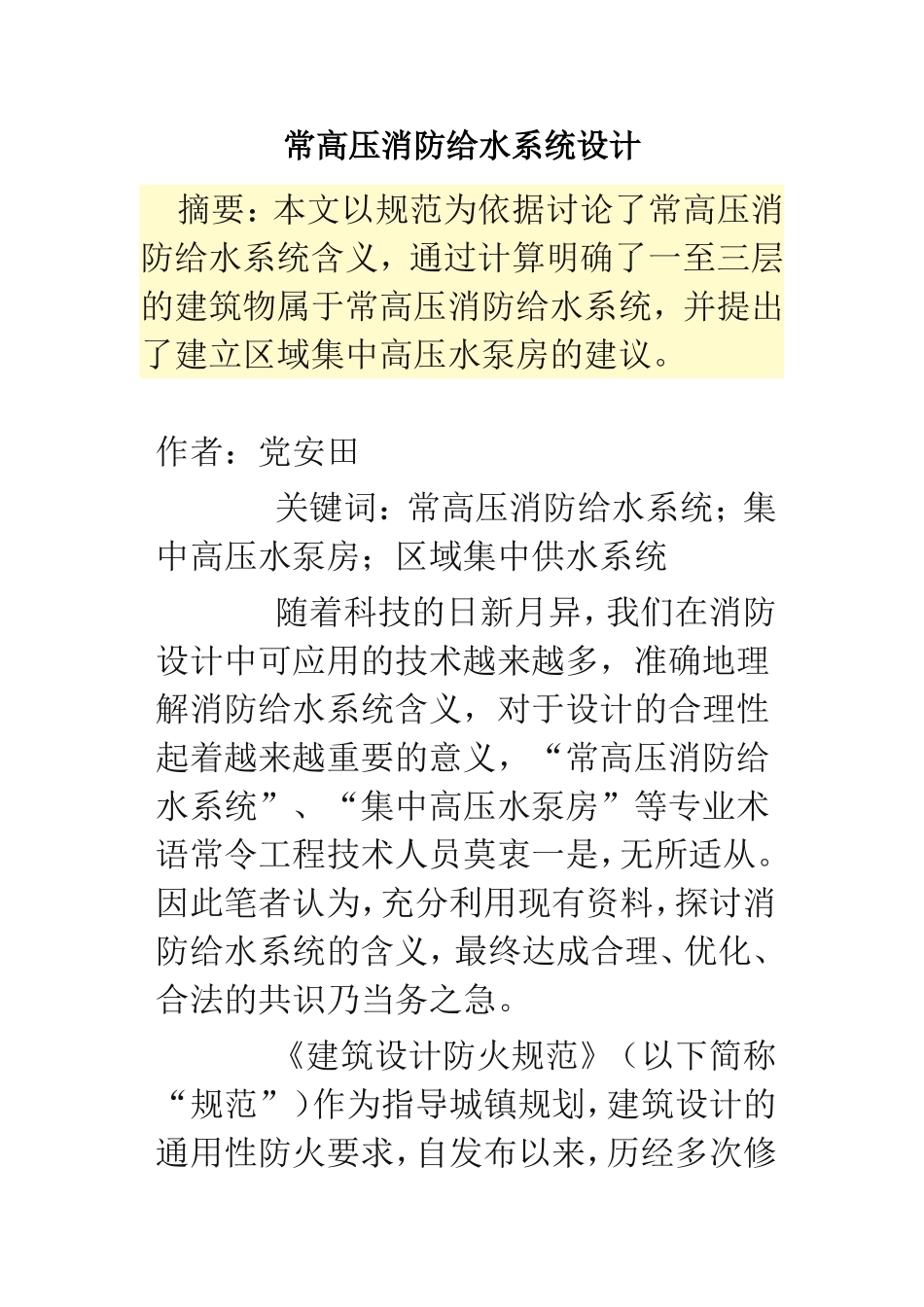

常高压消防给水系统设计摘要：本文以规范为依据讨论了常高压消防给水系统含义，通过计算明确了一至三层的建筑物属于常高压消防给水系统，并提出了建立区域集中高压水泵房的建议。作者：党安田关键词：常高压消防给水系统；集中高压水泵房；区域集中供水系统随着科技的日新月异，我们在消防设计中可应用的技术越来越多，准确地理解消防给水系统含义，对于设计的合理性起着越来越重要的意义，“常高压消防给水系统”、“集中高压水泵房”等专业术语常令工程技术人员莫衷一是，无所适从。因此笔者认为，充分利用现有资料，探讨消防给水系统的含义，最终达成合理、优化、合法的共识乃当务之急。《建筑设计防火规范》（以下简称“规范”）作为指导城镇规划，建筑设计的通用性防火要求，自发布以来，历经多次修订。目前现行的规范为2006年12月1日开始实施。下面通过对规范的几个条文的对比及理解来阐述常高压消防给水系统。一、规范对常高压消防给水系统的定义“规范”第8.1.3条要求：“室外消防给水当采用高压或临时高压给水系统时，管道的供水压力应能保证用水总量达到最大且水枪在任何建筑物的最高处时，水枪的充实水柱仍不小于10.0m。”8.1.3条条文说明：“室外消防给水系统按管网内的水压一般可分为高压、临时高压和低压消防给水系统三种。”高压消防给水系统：“管网内经常保持足够的压力和消防用水量，火场上不需要使用消防车或其他移动式水泵等消防水泵加压，直接由消火栓接出水带就可满足水枪出水灭火要求的给水系统。”临时高压消防给水系统：“在给水管道内平时水压不高，其水压和流量不能满足最不利点的灭火需要，在水泵站（房）内设有消防水泵，当接到火警时，启动消防水泵使管网内的压力达到高压给水系统水压要求的给水系统。采用屋顶消防水池、消防水泵和稳压设施等组成的给水系统以及气压给水装置，采用变频调速水泵恒压供水的生活（生产）和消防合用给水系统均为临时高压给水系统。城市、居住区、企业事业单位的室外消防给水管道，在有可能利用地势设置高位水池或设置集中高压水泵房时，就有可能采用高压消防给水系统，一般情况下多采用临时高压消防给水系统。”“规范”第8.4.4条要求：“设置常高压给水系统并能保证最不利点消火栓和自消防水箱。设置临时高压给水系统的建筑物应设置消防水箱（包括气压水罐、水塔、分区给水系统的分区水箱）。”动喷水灭火系统等的水量和水压的建筑物，或设置干式消防竖管的建筑物，可不设置。再看8.4.4条文说明：“常高压给水系统一般能满足灭火时管道内以及建筑内任一处消火栓的水量和水压要求，可不设消防水箱。但当常高压给水系统不能满足此要求时仍需要设置消防水箱。”二、一至三层建筑物的常高压消防给水系统从上面条文及说明我们可以得出一个结论：常高压消防给水系统最关键的一个要求就是火灾时不需启动消防泵而直接使用灭火设备进行灭火。依照8.1.3条说明计算公式：H＝H1＋H2＋H3式中：H——管网最不利点处消火栓应保持的压力（m水柱H1——消火栓与站在最不利点水枪手的标高差（m）；H2——6条直径65mm水带的水头损失之和（m水柱）；H3——充实水柱不小于10m（m水柱）、流量不小于5L/S时，口径19mm水枪所需的压力（m水柱）。20m直径65mm衬胶水龙带流量不小于5L/S时水头损失为0.91m水柱，H2＝0.91×6＝5.46m水柱H3＝q2/Bq——流量，按5L/S，B——水流特性系数，参照《新编建筑给水排水工程师手册》取1.577H3＝52÷1.577＝15.85m水柱以三层建筑为例，一层层高3.6m，二三层层高3.3m，室内外高差0.3m，H1＝0.3+3.6+3.3=7.2m水柱H＝5.46+15.85+7.2=28.51m水柱以二层建筑为例，一层层高3.6m，二层层高3.3m，室内外高差0.3m，H1＝0.3+3.6=3.9m水柱H＝5.46+15.85+3.9=25.21m水柱《城市给水工程规划规范》（GB50282-98）第4.0.5条要求：“城市配水管网的供水水压宜满足用户接管点处服务水头２８ｍ的要求。”由此可见一般城区自来水管网水压保持在28m水柱左右是正常的（考虑管道沿程损失）。我们可以得出结论：城区自来水管网供水的二层及以下的建筑物的室内外消防给水系统为常高压消防给水系统，层高在限定范围内三层建筑物室内外消防...
