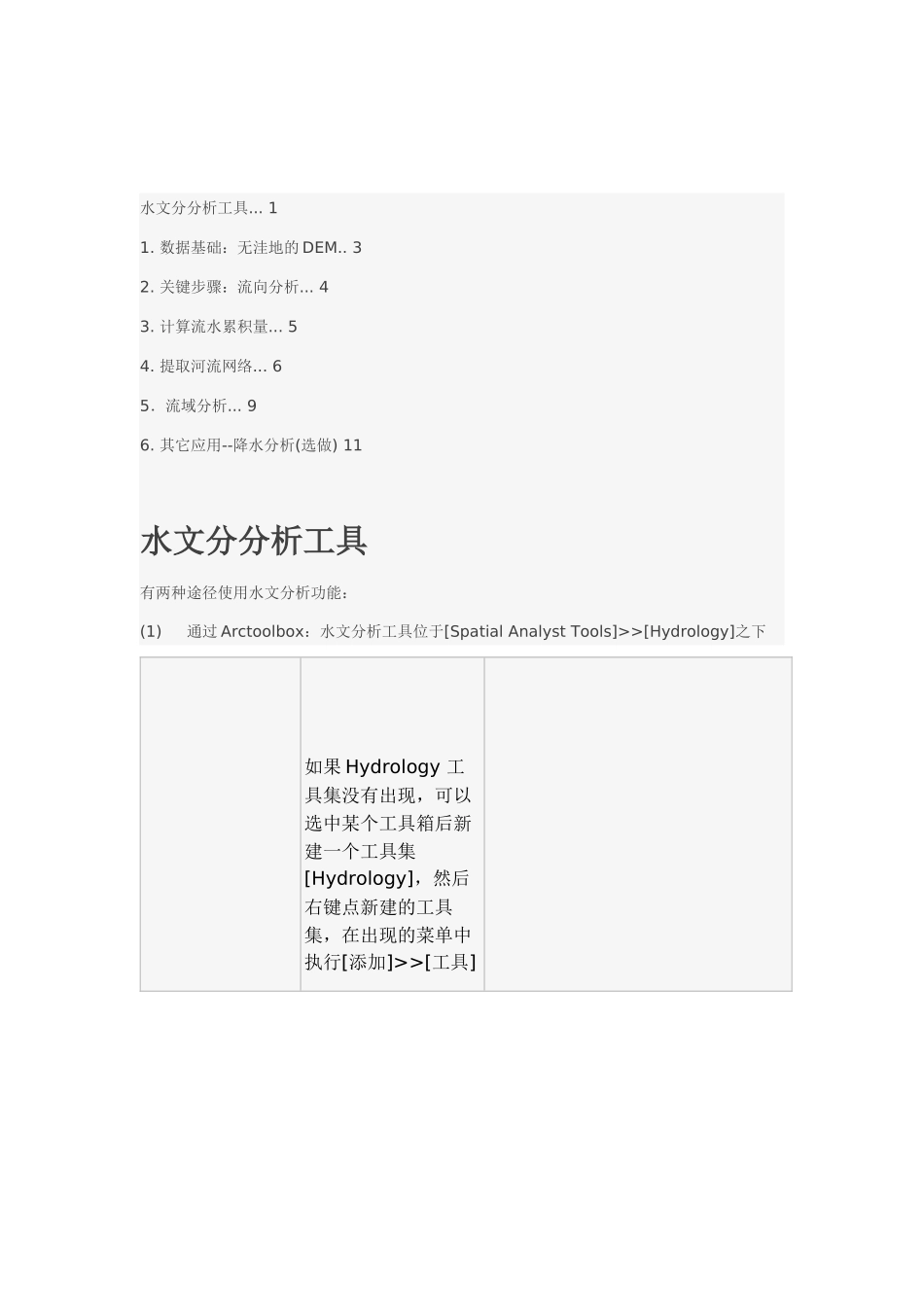

利用ArcGIS水文分析工具提取河网的操作DEM包含有多种信息,ArcToolBox提供了利用DEM提取河网的方法,但是操作比较烦琐(帮助可参看Hydrologicanalysissampleapplications),今天结合我自己的使用将心得写出来与大家分享。提取河网首先要有栅格DEM,可以利用等高线数据转换获得。在此基础上,要经过洼地填平、水流方向计算、水流积聚计算和河网矢量转化这几个不步骤。1.洼地填平DEM洼地(水流积聚地)有真是洼地和数据精度不够高所造成的洼地。洼地填平的主要作用是避免DEM的精度不够高所产生的(假的)水流积聚地。洼地填平使用ArctoolBox->SpatialAnalysisTools->Hydrology->Fill工具。2.水流方向计算水流方向计算就可以使用上一步所生成的DEM为源数据了(如果使用未经洼地填平处理的数据,可能会造成精度下降)。这里主要使用ArctoolBox->SpatialAnalysisTools->FlowDirection工具。输入的DEM采用第一步的Fill1_exam13.水流积聚计算这里主要使用ArctoolBox->SpatialAnalysisTools->FlowAccumulation工具流向。栅格数据就是第二步所获得的数据(FlowDir_fill1)。可以看到,生成的水流积聚栅格已经可以看到所产生的河网了。现在所需要做的就是把这些河网栅格提取出来。可以把产生的河网的支流的象素值作为阀值来提取河网栅格。4.提取河网栅格使用spatialanalyst中的栅格计算器,将所有大于河网栅格阀值的象素全部提取出来。至于这个阀值是多少因具体情况而定。通常是要大于积聚计算后得到栅格的最低河流象素值。这里采用的是500这个值。最后生成只有0、1值的栅格数据。其中1表示是河网,0是非河网。5.生成河网矢量这里主要使用ArctoolBox->SpatialAnalysisTools->StreamtoFeature工具.InputStreamraster为第四步只有0、1值的河网栅格。流向栅格使用第二步所生成的栅格数据。6.矢量河网处理由于StreamtoFeature工具.将所有栅格象素均转为矢量线段。所以要进行处理,方法是利用属性查询的方法把所有GRID_CODE为1的全部选择出来。导出就得到了由dem所生成的河网矢量。7.处理结果最后,得到的河网如下图所示。但是由于是栅格转换而来。生成的河网并不是连续的矢量。可以根据需要做简单的处理。水文分分析工具...11.数据基础:无洼地的DEM..32.关键步骤:流向分析...43.计算流水累积量...54.提取河流网络...65.流域分析...96.其它应用--降水分析(选做)11水文分分析工具有两种途径使用水文分析功能:(1)通过Arctoolbox:水文分析工具位于[SpatialAnalystTools]>>[Hydrology]之下如果Hydrology工具集没有出现,可以选中某个工具箱后新建一个工具集[Hydrology],然后右键点新建的工具集,在出现的菜单中执行[添加]>>[工具]会出现如右图所示的对话框,将需要的水文分析工具添加到上面新建的工具集中。(2)另一种方法是添加[Hydrology]工具栏到ArcMap中。在ArcMap中执行菜单命令:[工具]>>[定制]命令点击[从文件添加]按钮找到esrihydrology_v2.dll文件注意:这个文件通常是在ArcGIS的安装路径下,默认的情况是[C:\ProgramFiles\ArcGIS\DeveloperKit\samples\SpatialAnalyst\HydrologicModeling\Visual_Basic][HydrologyModeling]工具条就被加载到ArcMap,在其前面的检查框上打上勾,如下图所示。[HydrologyModeling]工具条就可以显示在ArcMap中注意:以下的练习基于HydrologyModeling工具1.数据基础:无洼地的DEM在ArcMap中加载DEM数据,执行工具条[HydrologyModeling]中的菜单命令[Hydrology]>>[FillSinks],在出现的对话框中将[InputSurface]参数指定为“DEM”确定后得到无洼地的DEM数据:[FilledSink1]2.关键步骤:流向分析在上一步的基础上进行,执行工具条[HydrologyModeling]中的菜单命令[Hydrology]>>[FlowDirection],在出现的对话框中将[InputSurface]参数指定为“FilledSink1”确定后得到流向栅格[FlowDirection1],了解流向栅格单元的数值表示的含义是什么3.计算流水累积量在上一步的基础上进行,执行工具条[HydrologyModeling]中的菜单命令[Hydrology]>>[FlowAccumulation],在出现的对话框中将[DirectionRaster]参数指定为“FlowDirection1”确定后得到流水累积量栅格[F...
