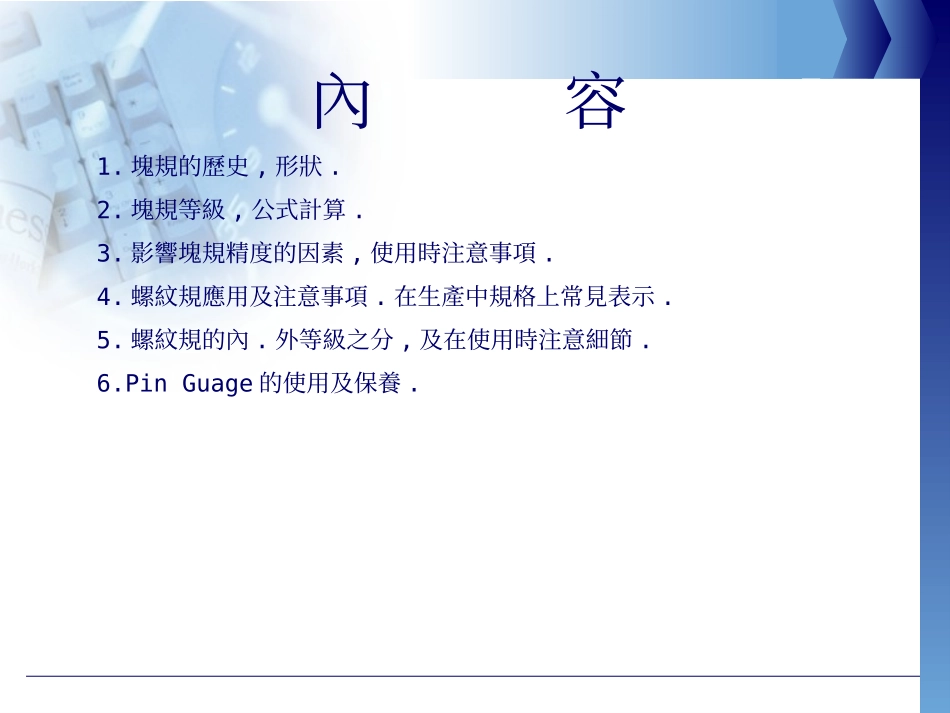

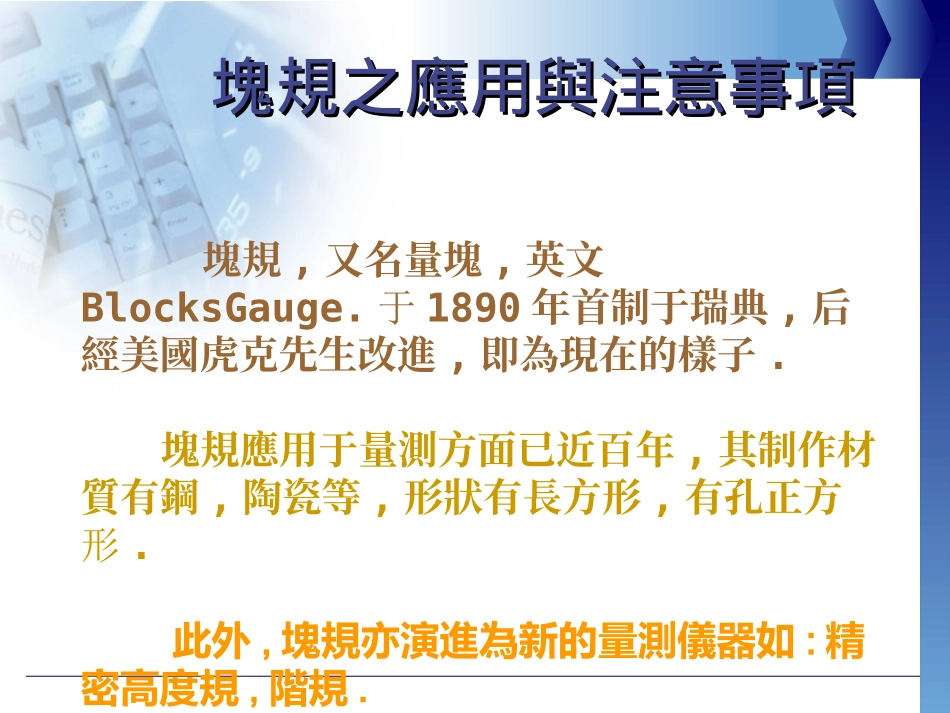

LOGO量塊量塊..螺紋規螺紋規..PinGuagePinGuage簡介簡介量塊量塊..螺紋規螺紋規..PinGuagePinGuage簡介簡介www.YS-U.com內容1.塊規的歷史,形狀.2.塊規等級,公式計算.3.影響塊規精度的因素,使用時注意事項.4.螺紋規應用及注意事項.在生產中規格上常見表示.5.螺紋規的內.外等級之分,及在使用時注意細節.6.PinGuage的使用及保養.塊規之應用與注意事項塊規之應用與注意事項塊規,又名量塊,英文BlocksGauge.于1890年首制于瑞典,后經美國虎克先生改進,即為現在的樣子.塊規應用于量測方面已近百年,其制作材質有鋼,陶瓷等,形狀有長方形,有孔正方形.此外,塊規亦演進為新的量測儀器如:精密高度規,階規.塊規之應用與注意事項后上右下左前1.塊規一般分三類:長方形,正方形,其它特殊形狀塊規.長方形塊規:測量面積為9*35,造價低且較實用。塊規之應用與注意事項標稱尺寸正方形:量測面積為24*24mm,易組合較大尺寸之塊規.帶孔之方形塊規,可用圓杆從孔中穿過,以組合較長尺寸.其它形狀:如圓柱形,三角形等視特殊物件量測之需求,而制造不同形狀之塊規.塊規之應用與注意事項塊規之等級:按下列公式計算等別級別長度變動量允許值的計算公式(μm)100、K0.05+0.2*ι200.10+0.3*ι310.16+0.45*ι420.30+0.7*ι530.50+1*ι60.50+1*ι塊規之應用與注意事項影響塊規精度的因素1.外觀2.連接孔、支撐標記3.側面平面度、側面與量測面間之垂直度4.表面粗糙度5.測量面的平面度6.測量面的研合性7.測量面的硬度8.量塊的長度9.塊規的長度變動量及穩定度0.塊規的溫度線膨脹系數塊規之應用與注意事項塊規的用途塊規除了可作長度標准外,亦可作各量測儀器之檢驗標准,工件加工時工具定位標准,量規檢查標准,并可為互換性大量生產之基礎.塊規之應用與注意事項影響塊規誤差之各項因素1.溫度的影響2.塊規本身重量的彈性變形3.因外力而引起的彈性變形4.組合塊規時,研合不正確塊規之應用與注意事項塊規使用時應注意的事項1.使用前必須使用棉布或鏡頭拭紙或無塵紙,擦拭防銹油及污垢.2.必須要戴手套方可進行操作3.必須注意溫度對測量結果的影響4.注意塊規組合的方法要正確牙規應用與注意事項一.牙規各部分名稱1.外徑:又稱大徑,為螺紋最大直徑,外螺紋為牙頂的直徑,內螺紋為牙底的直徑.2.底徑:亦稱小徑,為螺紋最小直徑,外螺紋為牙底為直徑,內螺紋為牙頂的直徑.3.中徑:一個假想圓柱的直徑,該圓柱的母線通過牙型上溝槽凸起寬度相等的地方.4.有效徑:在規定旋長度內,恰好包容實際螺紋的一個假想螺紋的中徑.5.節距:相鄰兩牙在中徑線上對應兩點間的軸向距離.6.螺旋角:螺旋面與軸之垂線所成的角度二.螺紋的規格:1.國際標準(ISO)螺紋,其各部分尺寸以英寸為單位,牙數以每英寸長度表示,分粗牙(UNC),細牙(UNF),特細牙(UNEF)三類.universalnamingconversion例如:1/2-12UNF-2B1/2表示:外徑1/2英寸12表示:每寸牙數為12牙UNF表示:統一標準螺紋細牙2B表示:配合等級2.國際標準公制螺紋牙型與統一標準螺紋極為相似,各部位尺寸以公制為單位.例如:M3*0.5-6gM為公制螺紋符號3表示外徑為3mm0.5指節距為0.5mm;6g為配合等級3.梯形螺紋:用於傳動精密度高且較快速運動機構4.方牙螺紋:適用於慢速較大動力傳動三.螺紋公差與配合1.公制外螺紋公差域(位置)為E,G,H三種,內螺紋的公差域為G及H二種.一般內螺紋之建議公差等級為6H,外螺紋為6g2.螺紋配合:指螺紋裝配的松緊程度2.1公制三角螺紋分成三種配合等級.第一級為精密配合,第二級為中級配合,第三級為松配合.2.2統一制標準螺紋將內外螺紋各分成三級:a.外螺紋:1A2A3Ab.內螺紋:1B2B3B1為松配合;2為中配合;3為精密配合四.螺紋牙規的應用1.螺紋環規1.1GO端螺紋環規:檢驗元件螺紋之實際節徑是否小於規定之最大SPEC內.1.2NOTGO端螺紋環規:檢驗元件外螺紋之實際節徑是否大于規定之最小SPEC內.例如:4-40UNC-2A之外螺紋節徑規格為:2.3495~2.413mm4-40UNC-2A之螺紋環規檢驗NOTGO端之規格為:2.3495~2.3546mmGO端之規格為:2.4079~2.41430mm2.螺紋塞規2.1GO端螺紋塞規:檢驗元件內螺紋之實際節徑是否大于規定之最小SPEC內2.2NOGO端螺紋塞規:檢驗元件內螺紋之實際節徑是否小於規定之最大SPEC內例如:4-40UNC-2B之螺紋塞規,節徑規格為2.4333~...
