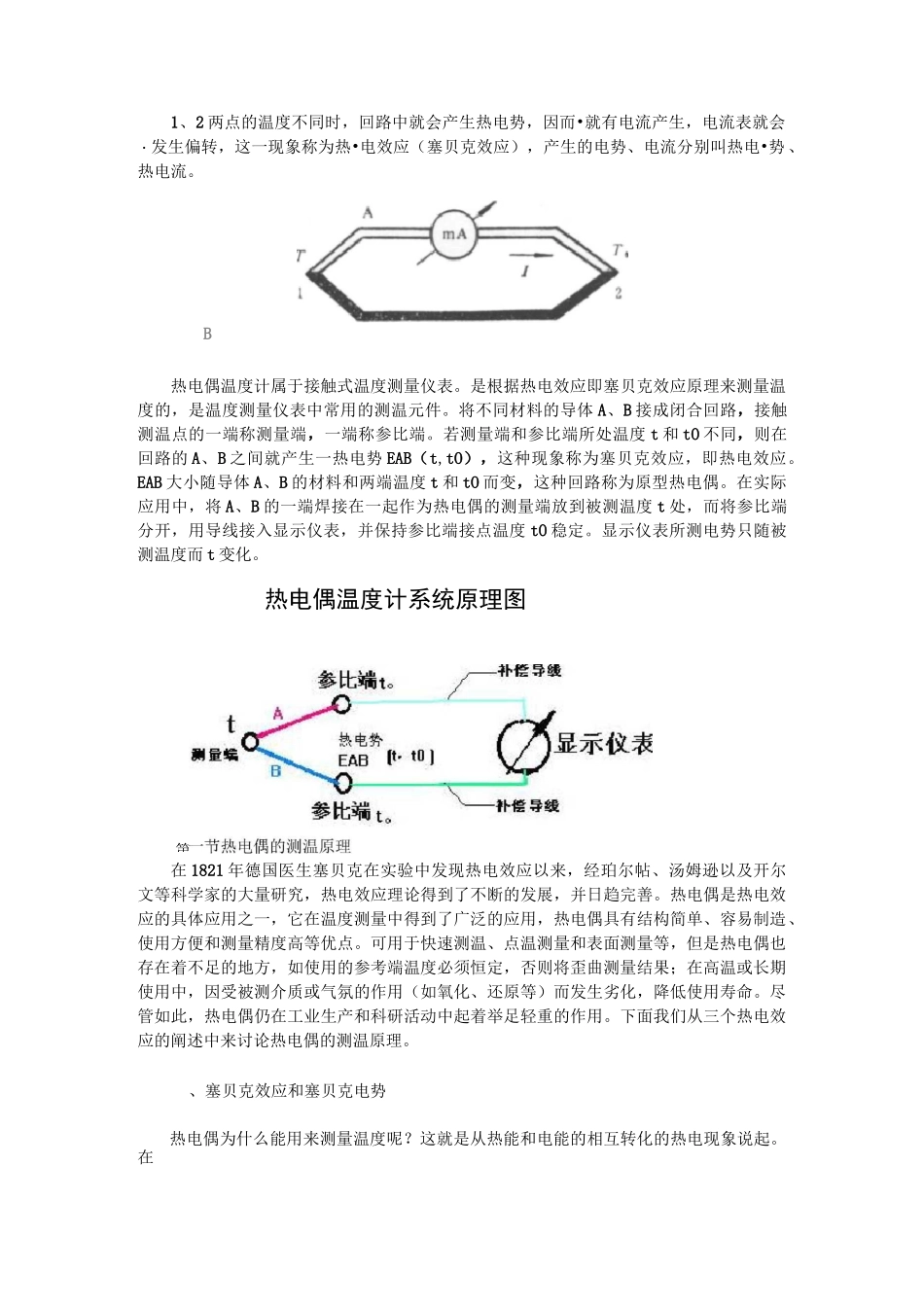

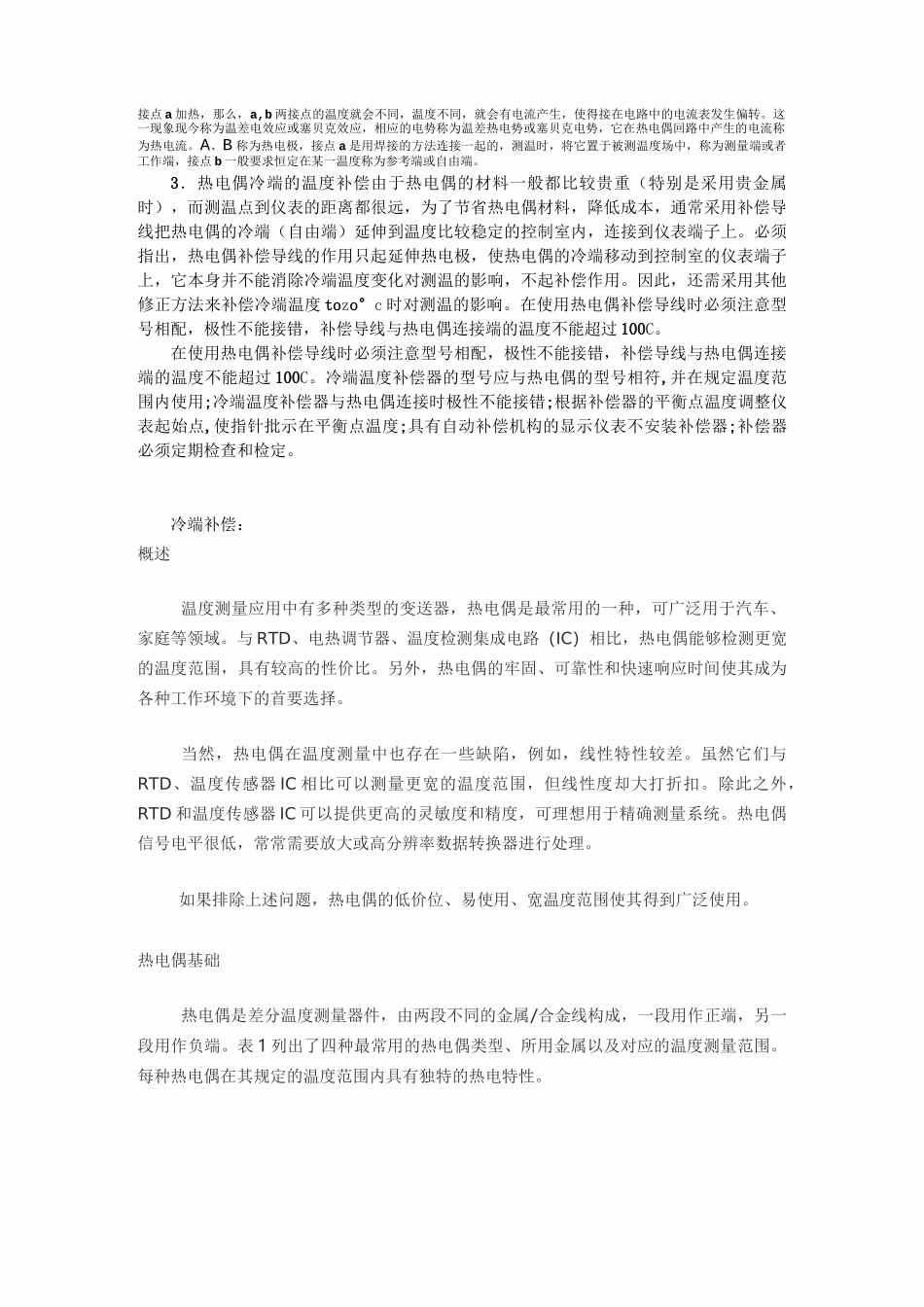

第1、2两点的温度不同时，回路中就会产生热电势，因而•就有电流产生，电流表就会・发生偏转，这一现象称为热•电效应（塞贝克效应），产生的电势、电流分别叫热电•势、热电流。B热电偶温度计属于接触式温度测量仪表。是根据热电效应即塞贝克效应原理来测量温度的，是温度测量仪表中常用的测温元件。将不同材料的导体A、B接成闭合回路，接触测温点的一端称测量端，一端称参比端。若测量端和参比端所处温度t和tO不同，则在回路的A、B之间就产生一热电势EAB（t,tO），这种现象称为塞贝克效应，即热电效应。EAB大小随导体A、B的材料和两端温度t和tO而变，这种回路称为原型热电偶。在实际应用中，将A、B的一端焊接在一起作为热电偶的测量端放到被测温度t处，而将参比端分开，用导线接入显示仪表，并保持参比端接点温度tO稳定。显示仪表所测电势只随被测温度而t变化。热电偶温度计系统原理图在1821年德国医生塞贝克在实验中发现热电效应以来，经珀尔帖、汤姆逊以及开尔文等科学家的大量研究，热电效应理论得到了不断的发展，并日趋完善。热电偶是热电效应的具体应用之一，它在温度测量中得到了广泛的应用，热电偶具有结构简单、容易制造、使用方便和测量精度高等优点。可用于快速测温、点温测量和表面测量等，但是热电偶也存在着不足的地方，如使用的参考端温度必须恒定，否则将歪曲测量结果；在高温或长期使用中，因受被测介质或气氛的作用（如氧化、还原等）而发生劣化，降低使用寿命。尽管如此，热电偶仍在工业生产和科研活动中起着举足轻重的作用。下面我们从三个热电效应的阐述中来讨论热电偶的测温原理。、塞贝克效应和塞贝克电势热电偶为什么能用来测量温度呢？这就是从热能和电能的相互转化的热电现象说起。在1821年，塞贝克通过实验发现一对异质金属A、B组成的闭合回路（如图1-1）中，如果对接点a加热，那么，a,b两接点的温度就会不同，温度不同，就会有电流产生，使得接在电路中的电流表发生偏转。这一现象现今称为温差电效应或塞贝克效应，相应的电势称为温差热电势或塞贝克电势，它在热电偶回路中产生的电流称为热电流。A、B称为热电极，接点a是用焊接的方法连接一起的，测温时，将它置于被测温度场中，称为测量端或者工作端，接点b一般要求恒定在某一温度称为参考端或自由端。3．热电偶冷端的温度补偿由于热电偶的材料一般都比较贵重（特别是采用贵金属时），而测温点到仪表的距离都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把热电偶的冷端（自由端）延伸到温度比较稳定的控制室内，连接到仪表端子上。必须指出，热电偶补偿导线的作用只起延伸热电极，使热电偶的冷端移动到控制室的仪表端子上，它本身并不能消除冷端温度变化对测温的影响，不起补偿作用。因此，还需采用其他修正方法来补偿冷端温度tozo°c时对测温的影响。在使用热电偶补偿导线时必须注意型号相配，极性不能接错，补偿导线与热电偶连接端的温度不能超过100C。在使用热电偶补偿导线时必须注意型号相配，极性不能接错，补偿导线与热电偶连接端的温度不能超过100C。冷端温度补偿器的型号应与热电偶的型号相符,并在规定温度范围内使用;冷端温度补偿器与热电偶连接时极性不能接错;根据补偿器的平衡点温度调整仪表起始点,使指针批示在平衡点温度;具有自动补偿机构的显示仪表不安装补偿器;补偿器必须定期检查和检定。冷端补偿：概述温度测量应用中有多种类型的变送器，热电偶是最常用的一种，可广泛用于汽车、家庭等领域。与RTD、电热调节器、温度检测集成电路（IC）相比，热电偶能够检测更宽的温度范围，具有较高的性价比。另外，热电偶的牢固、可靠性和快速响应时间使其成为各种工作环境下的首要选择。当然，热电偶在温度测量中也存在一些缺陷，例如，线性特性较差。虽然它们与RTD、温度传感器IC相比可以测量更宽的温度范围，但线性度却大打折扣。除此之外，RTD和温度传感器IC可以提供更高的灵敏度和精度，可理想用于精确测量系统。热电偶信号电平很低，常常需要放大或高分辨率数据转换器进行处理。如果排除上述问题，热电偶的低价位、易使用、宽温度范围使其得到广泛使用。热电偶基础热电偶是差...
