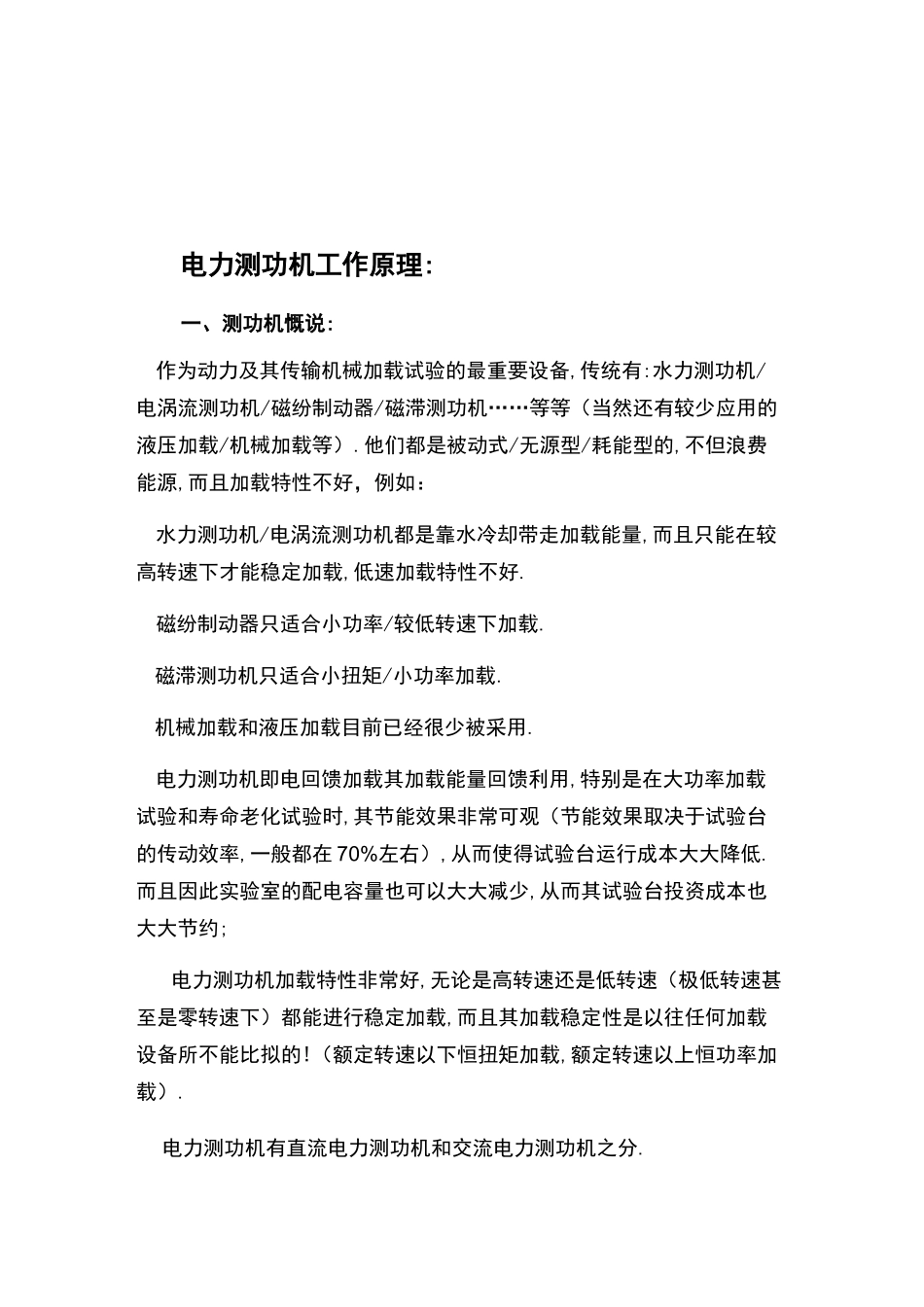

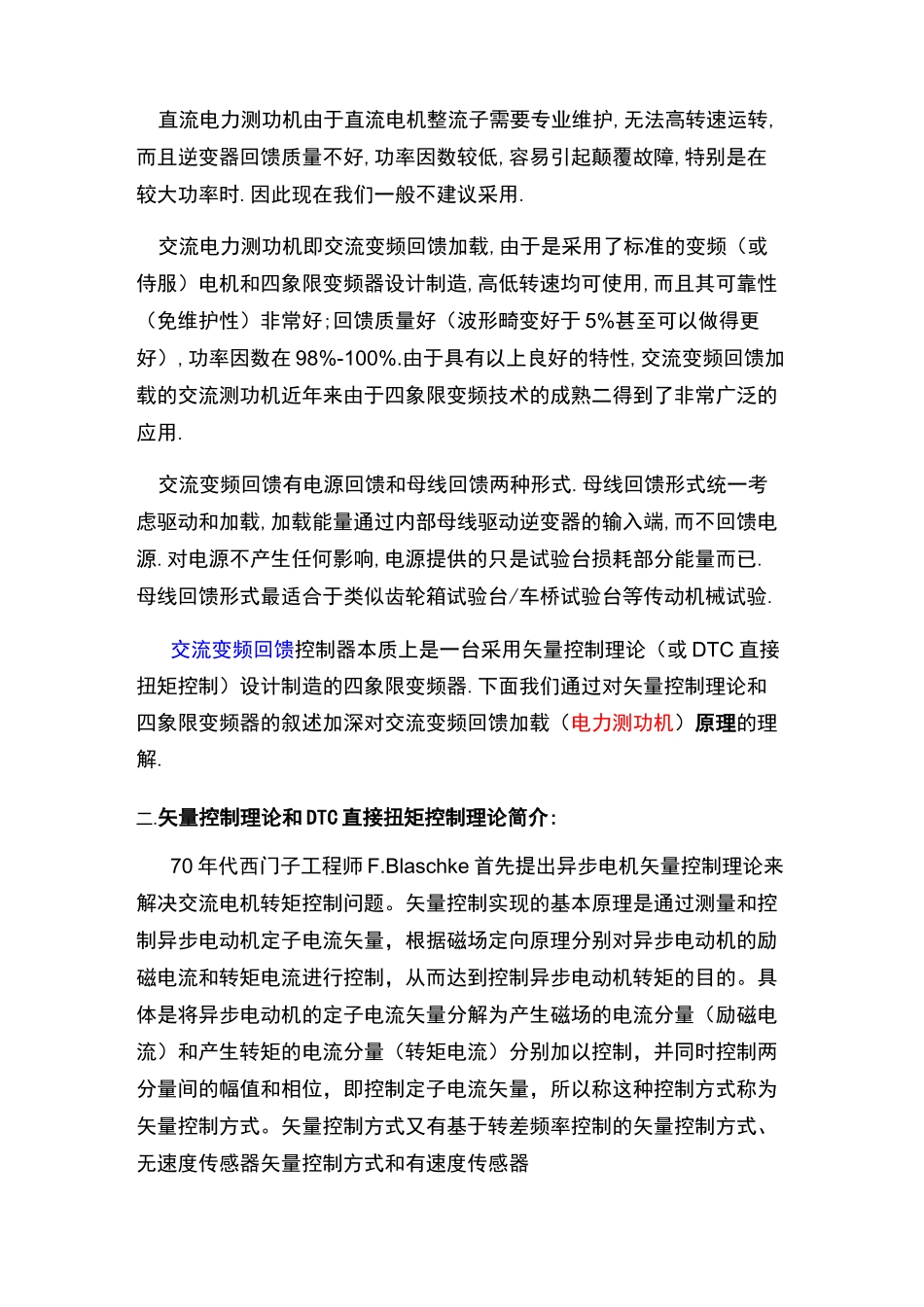

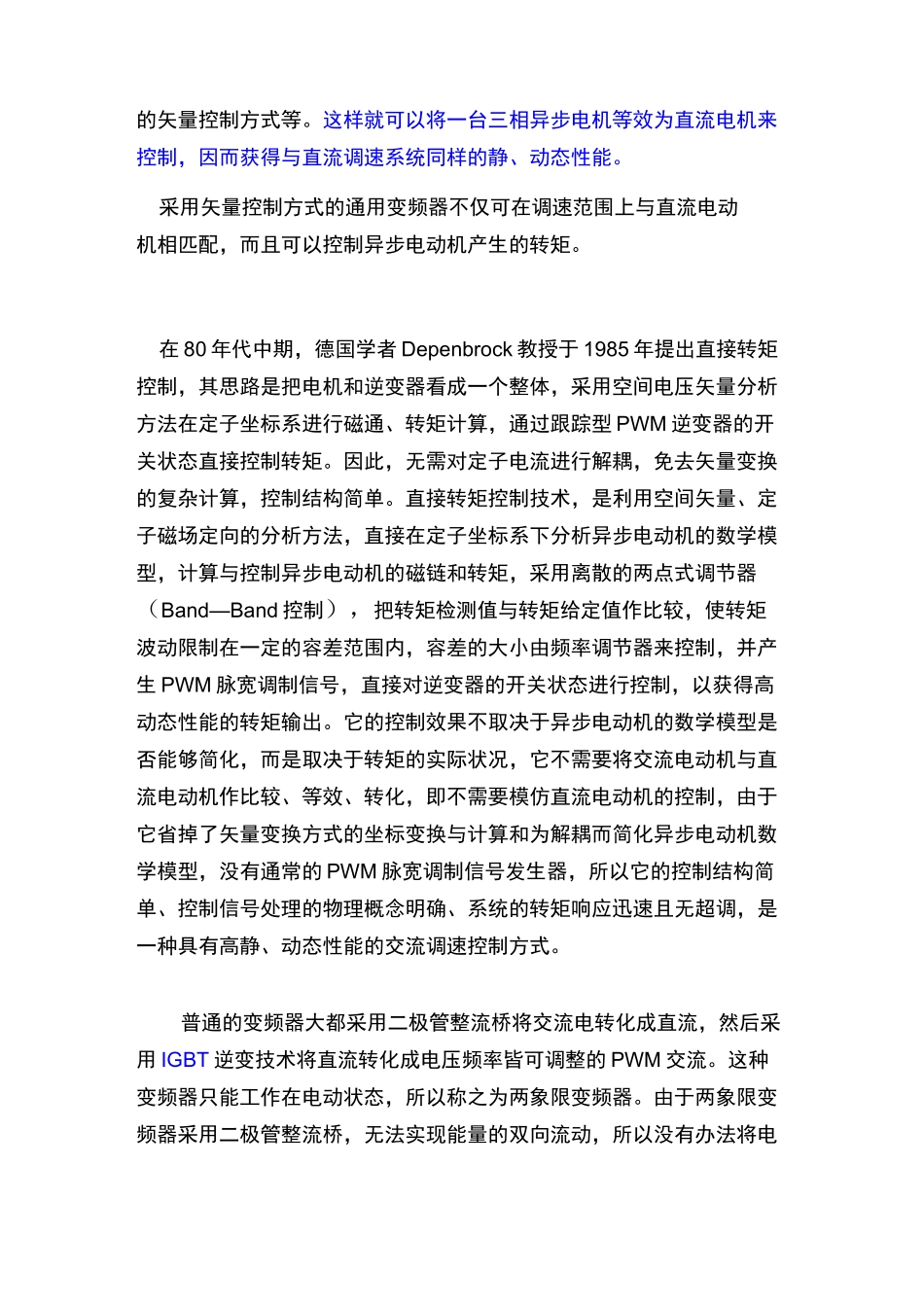

电力测功机工作原理:一、测功机慨说:作为动力及其传输机械加载试验的最重要设备,传统有:水力测功机/电涡流测功机/磁纷制动器/磁滞测功机……等等（当然还有较少应用的液压加载/机械加载等）.他们都是被动式/无源型/耗能型的,不但浪费能源,而且加载特性不好，例如：水力测功机/电涡流测功机都是靠水冷却带走加载能量,而且只能在较高转速下才能稳定加载,低速加载特性不好.磁纷制动器只适合小功率/较低转速下加载.磁滞测功机只适合小扭矩/小功率加载.机械加载和液压加载目前已经很少被采用.电力测功机即电回馈加载其加载能量回馈利用,特别是在大功率加载试验和寿命老化试验时,其节能效果非常可观（节能效果取决于试验台的传动效率,一般都在70%左右）,从而使得试验台运行成本大大降低.而且因此实验室的配电容量也可以大大减少,从而其试验台投资成本也大大节约;电力测功机加载特性非常好,无论是高转速还是低转速（极低转速甚至是零转速下）都能进行稳定加载,而且其加载稳定性是以往任何加载设备所不能比拟的!（额定转速以下恒扭矩加载,额定转速以上恒功率加载）.电力测功机有直流电力测功机和交流电力测功机之分.直流电力测功机由于直流电机整流子需要专业维护,无法高转速运转,而且逆变器回馈质量不好,功率因数较低,容易引起颠覆故障,特别是在较大功率时.因此现在我们一般不建议采用.交流电力测功机即交流变频回馈加载,由于是采用了标准的变频（或侍服）电机和四象限变频器设计制造,高低转速均可使用,而且其可靠性（免维护性）非常好;回馈质量好（波形畸变好于5%甚至可以做得更好）,功率因数在98%-100%.由于具有以上良好的特性,交流变频回馈加载的交流测功机近年来由于四象限变频技术的成熟二得到了非常广泛的应用.交流变频回馈有电源回馈和母线回馈两种形式.母线回馈形式统一考虑驱动和加载,加载能量通过内部母线驱动逆变器的输入端,而不回馈电源.对电源不产生任何影响,电源提供的只是试验台损耗部分能量而已.母线回馈形式最适合于类似齿轮箱试验台/车桥试验台等传动机械试验.交流变频回馈控制器本质上是一台采用矢量控制理论（或DTC直接扭矩控制）设计制造的四象限变频器.下面我们通过对矢量控制理论和四象限变频器的叙述加深对交流变频回馈加载（电力测功机）原理的理解.二.矢量控制理论和DTC直接扭矩控制理论简介:70年代西门子工程师F.Blaschke首先提出异步电机矢量控制理论来解决交流电机转矩控制问题。矢量控制实现的基本原理是通过测量和控制异步电动机定子电流矢量，根据磁场定向原理分别对异步电动机的励磁电流和转矩电流进行控制，从而达到控制异步电动机转矩的目的。具体是将异步电动机的定子电流矢量分解为产生磁场的电流分量（励磁电流）和产生转矩的电流分量（转矩电流）分别加以控制，并同时控制两分量间的幅值和相位，即控制定子电流矢量，所以称这种控制方式称为矢量控制方式。矢量控制方式又有基于转差频率控制的矢量控制方式、无速度传感器矢量控制方式和有速度传感器的矢量控制方式等。这样就可以将一台三相异步电机等效为直流电机来控制，因而获得与直流调速系统同样的静、动态性能。采用矢量控制方式的通用变频器不仅可在调速范围上与直流电动机相匹配，而且可以控制异步电动机产生的转矩。在80年代中期，德国学者Depenbrock教授于1985年提出直接转矩控制，其思路是把电机和逆变器看成一个整体，采用空间电压矢量分析方法在定子坐标系进行磁通、转矩计算，通过跟踪型PWM逆变器的开关状态直接控制转矩。因此，无需对定子电流进行解耦，免去矢量变换的复杂计算，控制结构简单。直接转矩控制技术，是利用空间矢量、定子磁场定向的分析方法，直接在定子坐标系下分析异步电动机的数学模型，计算与控制异步电动机的磁链和转矩，采用离散的两点式调节器（Band—Band控制），把转矩检测值与转矩给定值作比较，使转矩波动限制在一定的容差范围内，容差的大小由频率调节器来控制，并产生PWM脉宽调制信号，直接对逆变器的开关状态进行控制，以获得高动态性能的转矩输出。它的控制效果不取决于异步电动机的数学模型是否能够简化，而是取决于转矩的实际状况，它不需要将交流电...
