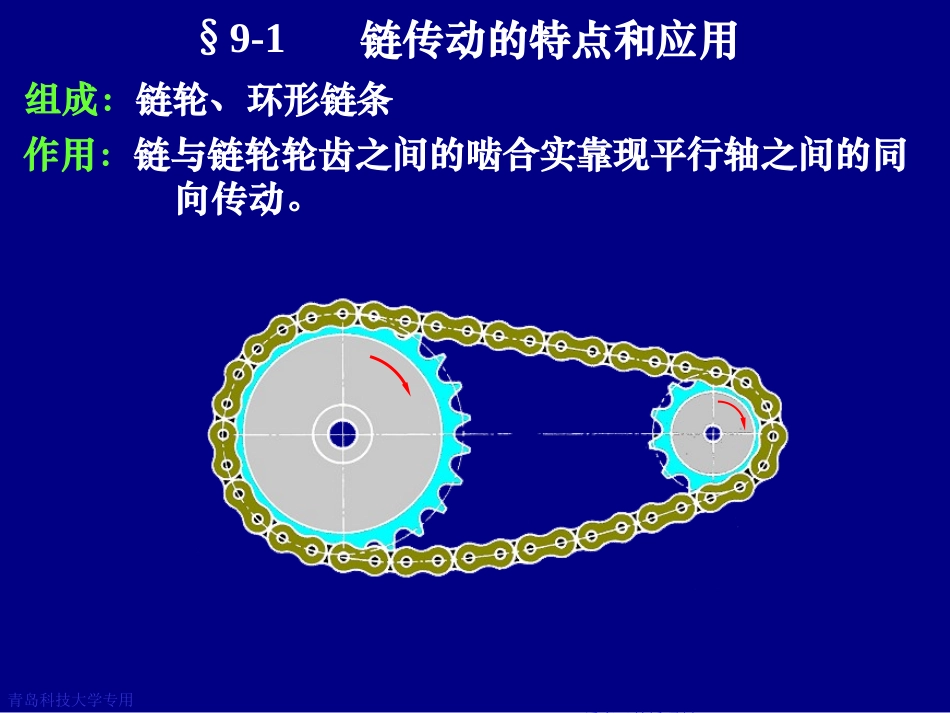

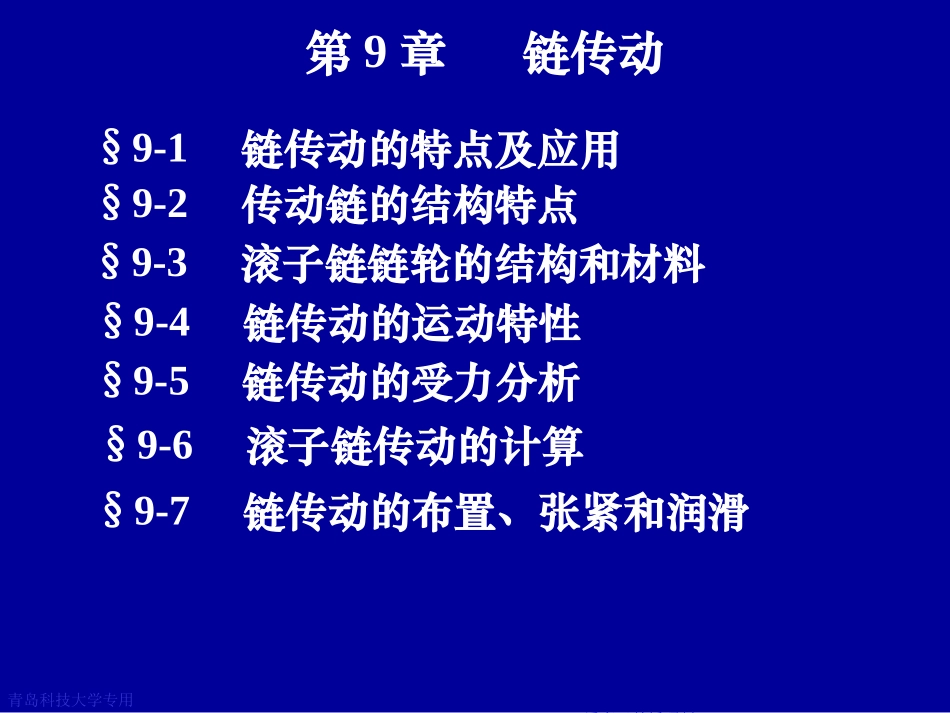

青岛科技大学专用潘存云教授研制第9章链传动§9-1链传动的特点及应用§9-2传动链的结构特点§9-6滚子链传动的计算§9-4链传动的运动特性§9-7链传动的布置、张紧和润滑§9-3滚子链链轮的结构和材料§9-5链传动的受力分析青岛科技大学专用潘存云教授研制§9-1链传动的特点和应用组成：链轮、环形链条作用：链与链轮轮齿之间的啮合实靠现平行轴之间的同向传动
青岛科技大学专用潘存云教授研制特点：与带传动相比1
链轮传动没有弹性滑动和打滑，能保持准确的平均传动比；2
需要的张紧力小，作用在轴上的压力小，可减少轴承的摩擦损失；3
结构紧凑；4
能在高温，有油污等恶劣环境下工作；与传齿轮动相比5
制造和安装精度较低，中心距较大时其传动结构简单；缺点：瞬时转速和瞬时传动比不是常数，传动的平稳性较差，有一定的冲击和噪声
应用：广泛应用于矿山机械、农业机械、石油机械、机床及摩托车中
青岛科技大学专用潘存云教授研制工作范围：传动比：i≤8;中心距：a≤5~6m;传递功率：P≤100KW;圆周速度：v≤15m/s;传动效率：η≈0
98青岛科技大学专用潘存云教授研制销轴与外链板铆牢，分别称为内外链节
内外链节构成一个铰链
当链条啮入啮出时，内外链节作相对转动
同时滚子沿链轮链齿滚动，可减少链条与轮齿的磨损
内外链板均做成8字形，以减轻重量，并保持各横截面的强度大致相等§9-2传动链的结构特点一、链条类型滚子链的组成：滚子、套筒、销轴、内链板、外链板
齿形链滚子链套筒与销轴、滚子与套筒均为间隙配合销轴滚子外链板套筒内链板内链板紧压在套筒两端，称为内链节
青岛科技大学专用潘存云教授研制链条材料：碳素钢或合金钢，经热处理，以提高强度和耐磨性
套筒滚子链的剖面结构：滚子套筒销轴内链板外链板青岛科技大学专用潘存云教授研制链条的主要参数节距p：节距p：滚子链上相邻两滚子中心的距离
p越大，链条各
