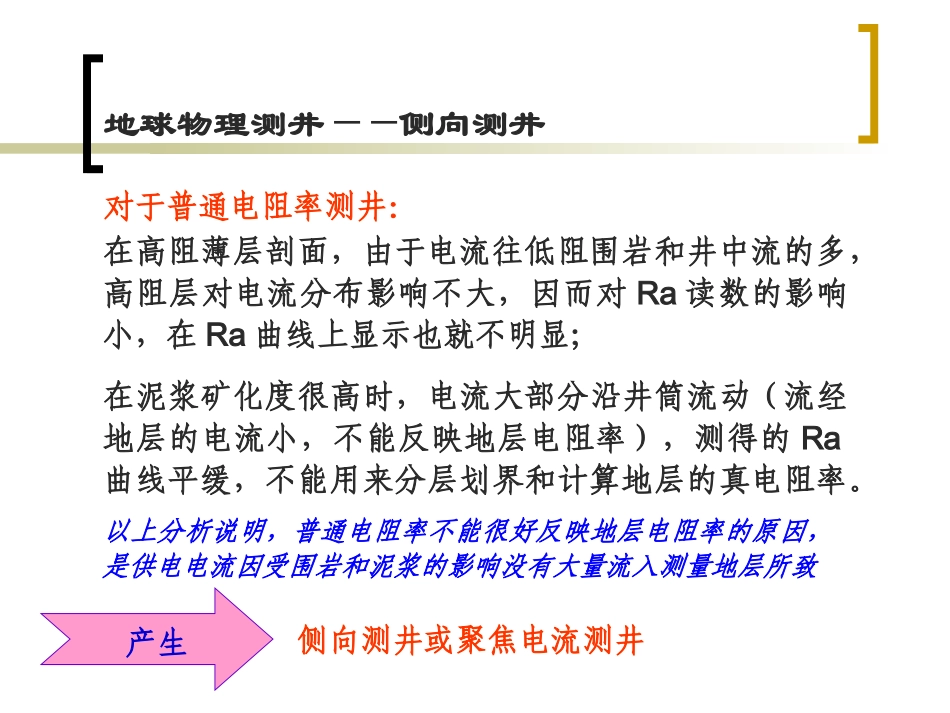

地球物理测井资源与环境学院桑琴2007年7月第一章电法测井（侧向测井）地球物理测井——侧向测井问题的提出：利用电阻率测井资料计算地层的含油气饱和度仍然是目前最基本的使用方法。这种方法要求精确计算地层电阻率与冲洗带电阻率。然而，当井剖面为高阻薄层或井内充满高矿化度盐水泥浆时，普通电阻率测井因受井眼内泥浆和围岩的影响，很难划分地层界面，确定冲洗带和地层电阻率。地球物理测井——侧向测井在高阻薄层剖面，由于电流往低阻围岩和井中流的多，高阻层对电流分布影响不大，因而对Ra读数的影响小，在Ra曲线上显示也就不明显；在泥浆矿化度很高时，电流大部分沿井筒流动（流经地层的电流小，不能反映地层电阻率），测得的Ra曲线平缓，不能用来分层划界和计算地层的真电阻率。对于普通电阻率测井：以上分析说明，普通电阻率不能很好反映地层电阻率的原因，是供电电流因受围岩和泥浆的影响没有大量流入测量地层所致产生侧向测井或聚焦电流测井地球物理测井——侧向测井基本原理根据同性相斥的原理，在供电电极上方和下方装上屏蔽电极。供电电极叫主电极，流出主电流；屏蔽电极流出与主电流同极性的屏蔽电流。由于屏蔽电流对主电流的排斥作用，主电流被聚焦，只侧向（垂直井轴）流入地层。侧向测井：根据同性电相斥的原理，在主电极的两端通以相同极性的屏蔽电流，使主电流垂直井轴而流入地层测量其电阻率。地球物理测井——侧向测井A1A0A2NBA0A0——主电极A1、2——屏蔽电极N——参考电极B——回路电极测量原理示意图地球物理测井——侧向测井按电极系的长短、探测深度大小可分为：1、电极系长的、探测深度大的：三、七、八侧向、双侧向、球形聚焦2、电极系短的、探测深度小的：微侧向、邻近侧向、微球形聚焦侧向测井电极系的分类：位于井中心测量，主要用来测量地层深部电阻率和侵入带电阻率贴井壁测量，主要用来测量井壁附近冲洗带电阻率，又称为微电阻率测井地球物理测井——侧向测井一、三侧向测井（LL3）三侧向测井分为深、浅三侧向测井两种1、深、浅三侧向的基本原理电极的形状：棒状A0——主电极（0.15m）A1、2——屏蔽电极（各1.7m）N——参考电极B——回路电极A1A0A2NBA0地球物理测井——侧向测井测井原理：测井时：A0通以主电流I0（测井过程中不变）A1、A2通以与I0极性相同的屏蔽电流Ia，采用自动控制Ia的方法，使I0不变，达到VA0=VA1=VA2，由此迫使主电流呈层状垂直流入地层。三侧向测井测量的是主电极与N电极的电位差V。在I0不变的情况下，V与主电流流经的圆盘介质电阻成正比。三侧向测井具有较高的分层能力（可划分0.3m地层）和较深的探测深度地球物理测井——侧向测井主电极A0屏蔽电极A1在井下电流的形状图三侧向测量电阻率的公式：03LL3IKRV式中：V为主电极与参考电极N间的电位差I0为主电流强度K3电极系数，可用实验或者计算公式求得接地电阻r0：指主电极表面到无限远主电流流经的电阻。地球物理测井——侧向测井电流线计算的公式：r0=rm+ri+rt=原状地层侵入带井眼主电极0IV地球物理测井——侧向测井由此可得出以下结论：高阻层r0RLL3低阻层r0RLL3Ra深度HRLL3随井身变化的曲线可以反映地层电阻率的高低。地球物理测井——侧向测井三侧向测井分为：深三侧向和浅三侧向测井两者相同处：原理两者的区别：探测深度深三侧向大于浅三侧向深三侧向主要反映原状地层的电阻率即Rt浅三侧向主要反映侵入带（冲洗带）地层的电阻率地球物理测井——侧向测井屏蔽电极的长度：深三侧向大于浅三侧向回路电极的个数：深三侧向只有一个，而浅三侧向则有两个。聚焦作用的强弱：深三侧向强，浅三侧向弱深三侧向电极浅三侧向电极地球物理测井——侧向测井（1）、曲线的特点：当上下围岩的电阻率完全相同时，曲线对称于地层中部，高阻层对应的RLL3大，层界面对应于曲线急剧变化处，RLL3的极大值为高阻层的电阻率。高阻砂岩Ra深度H高阻岩层的电阻率地球物理测井——侧向测井2、三侧向曲线的应用当上下围岩的电阻率不相同时，曲线的形状不对称，极大值移向高阻围岩一方。（请思考为什么？）低阻围岩高阻围岩高阻围岩Ra深度H地球物理测井——侧向测井（2）、深浅三侧向曲...
