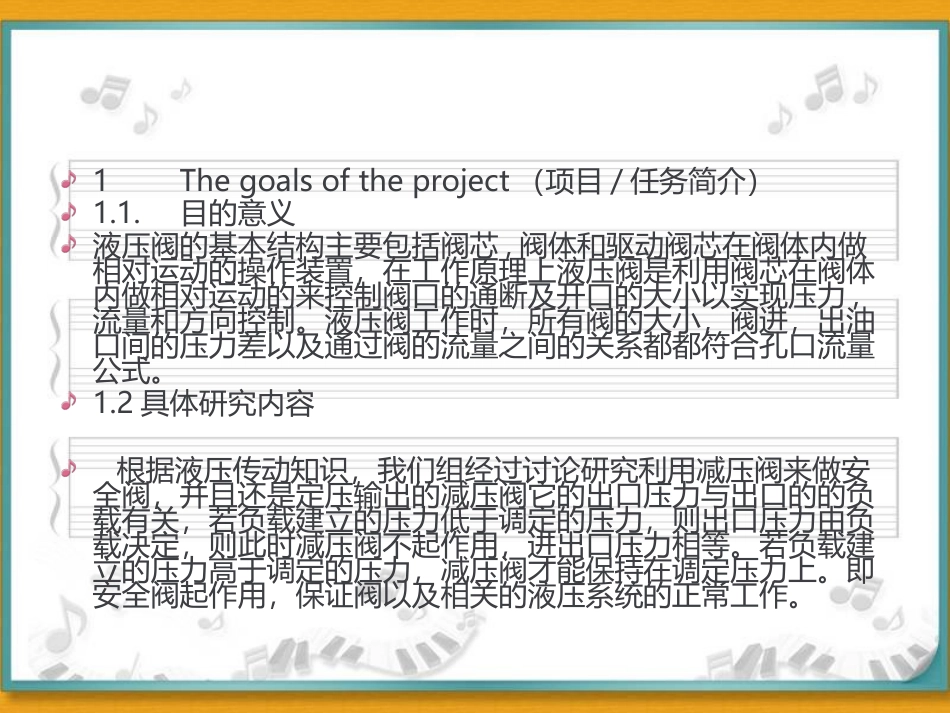

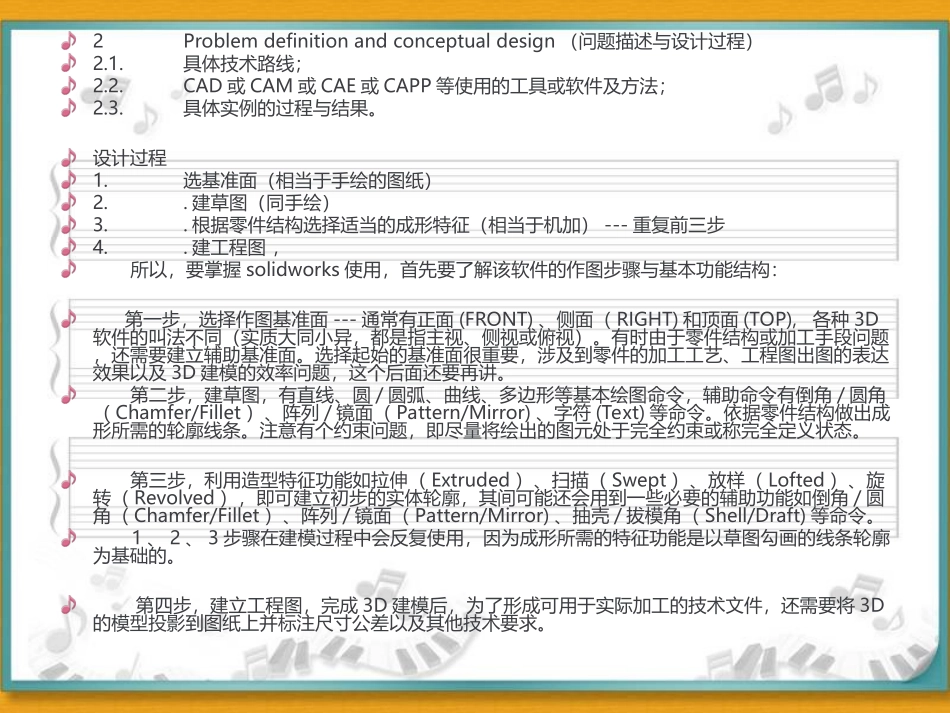

安全阀三维建模造型机自1001彭真王瑞领杜兆勇邹忠祥黄鑫1Thegoalsoftheproject（项目/任务简介）1.1.目的意义液压阀的基本结构主要包括阀芯,阀体和驱动阀芯在阀体内做相对运动的操作装置，在工作原理上液压阀是利用阀芯在阀体内做相对运动的来控制阀口的通断及开口的大小以实现压力,流量和方向控制。液压阀工作时，所有阀的大小，阀进，出油口间的压力差以及通过阀的流量之间的关系都都符合孔口流量公式。1.2具体研究内容根据液压传动知识，我们组经过讨论研究利用减压阀来做安全阀，并且还是定压输出的减压阀它的出口压力与出口的的负载有关，若负载建立的压力低于调定的压力，则出口压力由负载决定，则此时减压阀不起作用，进出口压力相等。若负载建立的压力高于调定的压力，减压阀才能保持在调定压力上。即安全阀起作用，保证阀以及相关的液压系统的正常工作。2Problemdefinitionandconceptualdesign（问题描述与设计过程）2.1.具体技术路线；2.2.CAD或CAM或CAE或CAPP等使用的工具或软件及方法；2.3.具体实例的过程与结果。设计过程1.选基准面（相当于手绘的图纸）2..建草图（同手绘）3..根据零件结构选择适当的成形特征（相当于机加）---重复前三步4..建工程图，所以，要掌握solidworks使用，首先要了解该软件的作图步骤与基本功能结构：第一步，选择作图基准面---通常有正面(FRONT)、侧面（RIGHT)和顶面(TOP),各种3D软件的叫法不同（实质大同小异，都是指主视、侧视或俯视）。有时由于零件结构或加工手段问题，还需要建立辅助基准面。选择起始的基准面很重要，涉及到零件的加工工艺、工程图出图的表达效果以及3D建模的效率问题，这个后面还要再讲。第二步，建草图，有直线、圆/圆弧、曲线、多边形等基本绘图命令，辅助命令有倒角/圆角（Chamfer/Fillet）、阵列/镜面（Pattern/Mirror)、字符(Text)等命令。依据零件结构做出成形所需的轮廓线条。注意有个约束问题，即尽量将绘出的图元处于完全约束或称完全定义状态。第三步，利用造型特征功能如拉伸（Extruded）、扫描（Swept）、放样（Lofted）、旋转（Revolved），即可建立初步的实体轮廓，其间可能还会用到一些必要的辅助功能如倒角/圆角（Chamfer/Fillet）、阵列/镜面（Pattern/Mirror)、抽壳/拔模角（Shell/Draft)等命令。1、2、3步骤在建模过程中会反复使用，因为成形所需的特征功能是以草图勾画的线条轮廓为基础的。第四步，建立工程图，完成3D建模后，为了形成可用于实际加工的技术文件，还需要将3D的模型投影到图纸上并标注尺寸公差以及其他技术要求。安全阀装配体前视图安全阀装配体左视图安全阀装配体俯视图Һѹ·§Éè¼Æ±¨¸æ.doc安全阀三维建模造型彭真Solidworks安全阀有限元分析王瑞领CAE·ÖÎö±¨¸æ.docxCAPP工艺设计杜兆勇·§¸ÇCAPP¹¤ÒÕ·ÖÎö±¨¸æ.docxSolidCAM仿真分析邹忠祥CAM·ÂÕæ·ÖÎö±¨¸æ.doc
