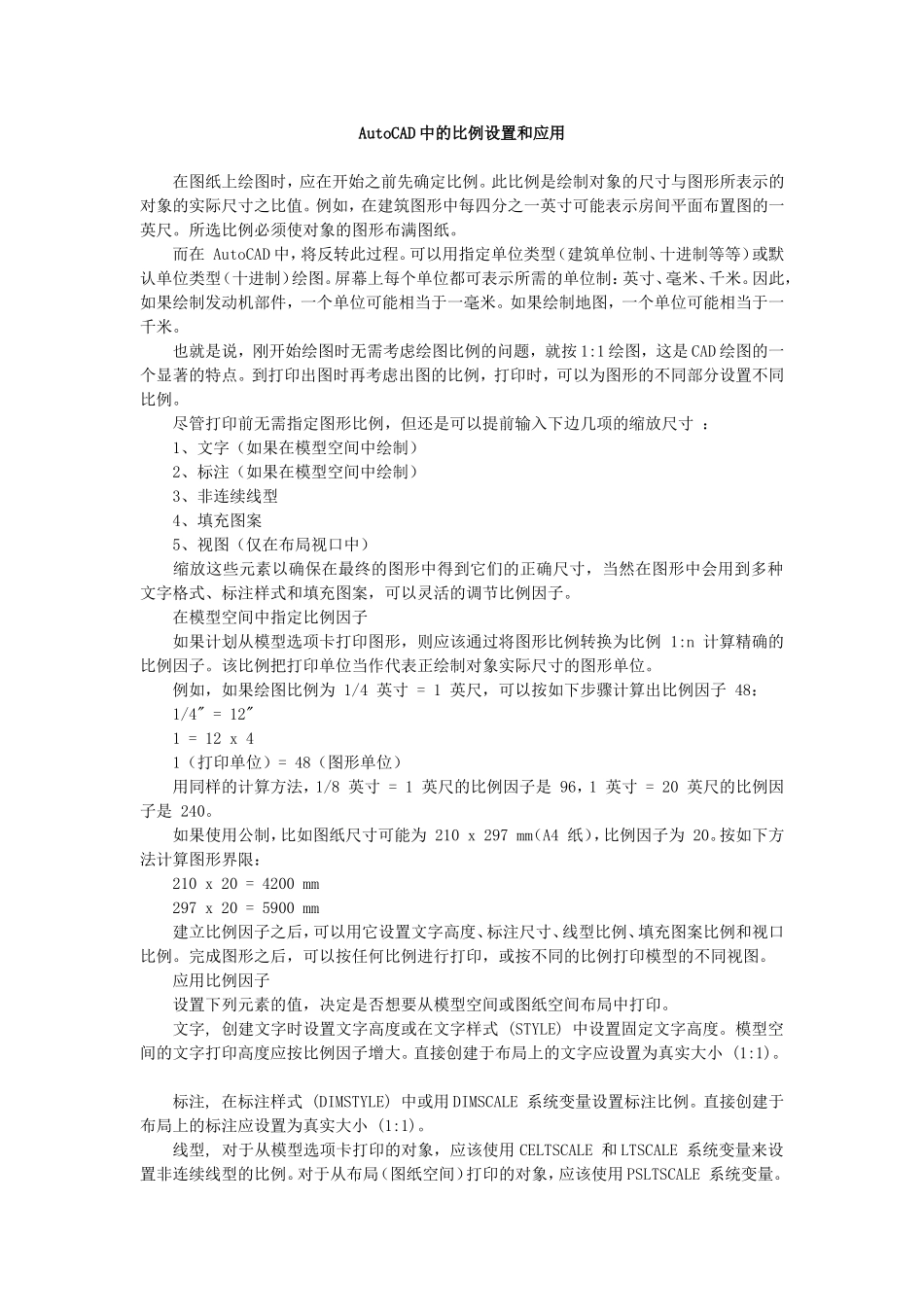

AutoCAD中的比例设置和应用在图纸上绘图时，应在开始之前先确定比例。此比例是绘制对象的尺寸与图形所表示的对象的实际尺寸之比值。例如，在建筑图形中每四分之一英寸可能表示房间平面布置图的一英尺。所选比例必须使对象的图形布满图纸。而在AutoCAD中，将反转此过程。可以用指定单位类型（建筑单位制、十进制等等）或默认单位类型（十进制）绘图。屏幕上每个单位都可表示所需的单位制：英寸、毫米、千米。因此，如果绘制发动机部件，一个单位可能相当于一毫米。如果绘制地图，一个单位可能相当于一千米。也就是说，刚开始绘图时无需考虑绘图比例的问题，就按1:1绘图，这是CAD绘图的一个显著的特点。到打印出图时再考虑出图的比例，打印时，可以为图形的不同部分设置不同比例。尽管打印前无需指定图形比例，但还是可以提前输入下边几项的缩放尺寸：1、文字（如果在模型空间中绘制）2、标注（如果在模型空间中绘制）3、非连续线型4、填充图案5、视图（仅在布局视口中）缩放这些元素以确保在最终的图形中得到它们的正确尺寸，当然在图形中会用到多种文字格式、标注样式和填充图案，可以灵活的调节比例因子。在模型空间中指定比例因子如果计划从模型选项卡打印图形，则应该通过将图形比例转换为比例1:n计算精确的比例因子。该比例把打印单位当作代表正绘制对象实际尺寸的图形单位。例如，如果绘图比例为1/4英寸=1英尺，可以按如下步骤计算出比例因子48：1/4"=12"1=12x41（打印单位）=48（图形单位）用同样的计算方法，1/8英寸=1英尺的比例因子是96，1英寸=20英尺的比例因子是240。如果使用公制，比如图纸尺寸可能为210x297mm（A4纸），比例因子为20。按如下方法计算图形界限：210x20=4200mm297x20=5900mm建立比例因子之后，可以用它设置文字高度、标注尺寸、线型比例、填充图案比例和视口比例。完成图形之后，可以按任何比例进行打印，或按不同的比例打印模型的不同视图。应用比例因子设置下列元素的值，决定是否想要从模型空间或图纸空间布局中打印。文字,创建文字时设置文字高度或在文字样式(STYLE)中设置固定文字高度。模型空间的文字打印高度应按比例因子增大。直接创建于布局上的文字应设置为真实大小(1:1)。标注,在标注样式(DIMSTYLE)中或用DIMSCALE系统变量设置标注比例。直接创建于布局上的标注应设置为真实大小(1:1)。线型,对于从模型选项卡打印的对象，应该使用CELTSCALE和LTSCALE系统变量来设置非连续线型的比例。对于从布局（图纸空间）打印的对象，应该使用PSLTSCALE系统变量。填充图案,在"边界填充"对话框(BHATCH)中或用HPSCALE系统变量来设置填充图案的比例。视图，从布局选项卡打印时，需要使用ZOOMXP命令，其中XP是视图相对于图纸尺寸的比例（比例因子的倒数）。关于CAD比例设置和打印问题,希望对新手有所帮助在模型中画图，有的人以米为单位，有的人以毫米单位画图，但大多设计院都是以毫米计，少数设计院以米来计，很多新手都不知道以米和毫米在打印图形时是怎么样区别的,这种比例怎么样来定，出图该怎么来打！下面我来细化一下,希望能对新手有所帮助.比如说：我画一条直线长1米，以毫米计我就要在命令行输入1000是不是？如果我以米计来画,我只需要在命令行输入1即可！长度就是1米!当你画完一张完整建筑总平面图时，这时候你肯定要到套用自家的图框，也就是自家公司的（图框分级A0，A1，A2，A3，A4有的设计院表达为0#，1#，2#，3#，4#图框都是一样）这几张图纸型号大家应该知道吧，A4打印机总该知道,就是那么大的纸,一般标书用的白纸就那么大的，A3是A4的2倍，A2是A3的2倍，A1是A2的2倍，A0就是A1的2倍了！工程上说来就是这几种纸张，无论是硫酸卷筒纸还是白纸卷筒纸,这些纸卷在一个圆筒上,长度是很长的,大概能打几百张A0图纸这么多，但是它的宽度都要比A0纸的宽度要宽,A0宽841mm,卷筒纸宽度将近880mm,不信大家可以量一量买回来的卷筒纸的宽度。之所以比A0宽(就是设置到了图纸自定义大小了,打印的时候经常用到自定义纸张,我在下面给大家讲)加长图纸无非也在卷筒上变化！！一般就是前3种(A0,A1,A2)加长！A1加=594*1189,A2加=420*841,AO加=841*卷筒长度,如果你想把A...
