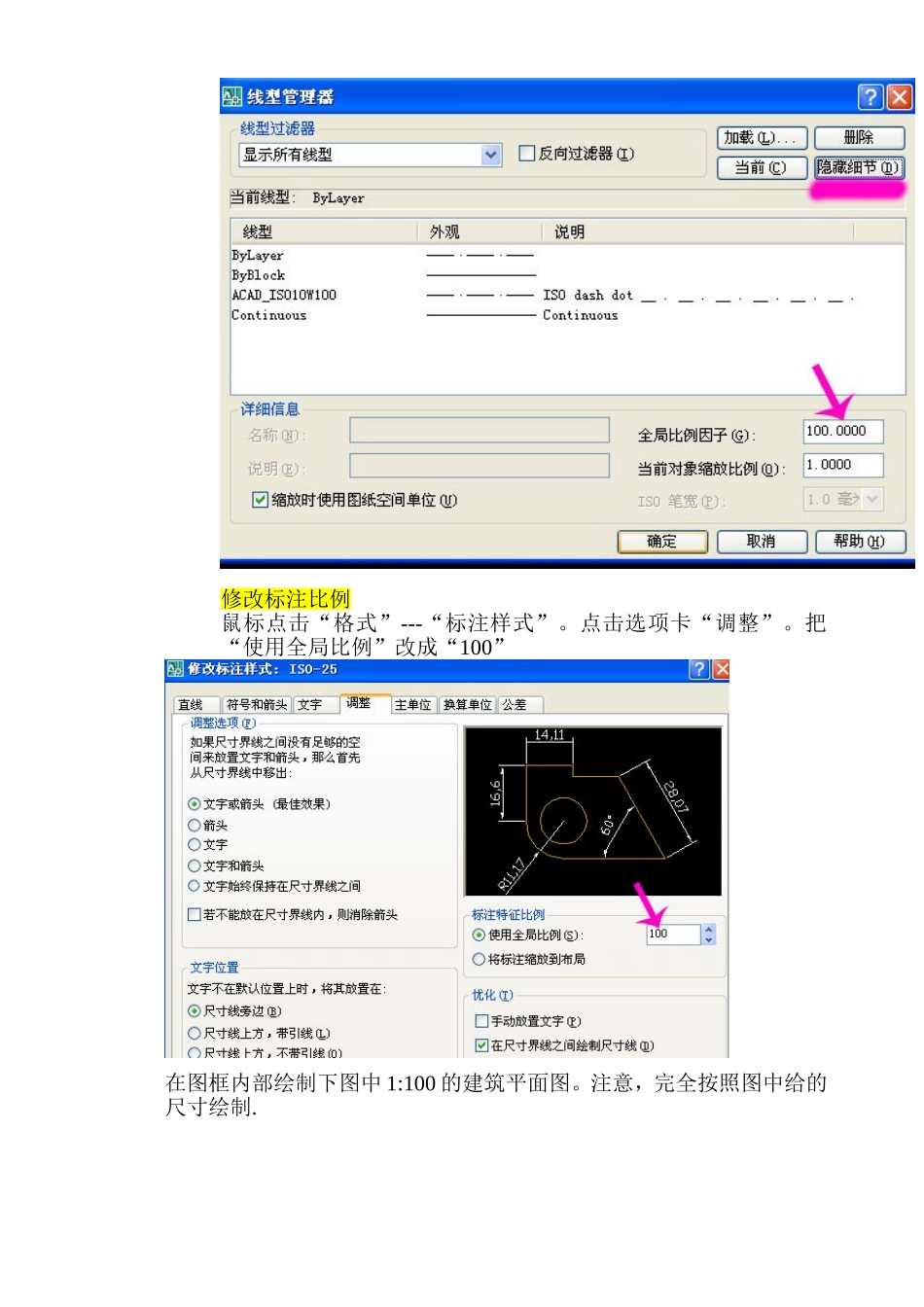

目录建筑图绘图过程...........................................................................................................................................1画平面图过程...............................................................................................................................................5多线的设置...................................................................................................................................................7绘制墙线和窗户的方法.............................................................................................................................11第一种画多线的情况：事先设置了“墙体”---“置为当前”........................................................12第二种画多线的情况：没有事先设置“墙体”---“置为当前”....................................................12设置表格的方法:........................................................................................................................................13建筑图绘图过程设置图层、线型、颜色、线宽。要求有图框,轴线，墙体，窗户，门，标注六个图层。墙体要求是粗线，轴线要求是虚线,每个图层用不同颜色表示。设置文字样式。（T仿宋-GB2312和isocp.shx）用“图框”图层绘制一个A4图框，尺寸为297X210，图中a=25,c=5。要求图框的左下角点在坐标（0,0）处。注意，外框细线，内框粗线。在上图的标题栏中绘制成如下表格，文字大小不限，要求文字比例适当。（注意文字要“正中”）将上面的图框(包含标题栏)以（坐标0,0）为基点发大100倍。注意，放大之后的原来的线形，标注的比例都不合适了，必须修改线型的比例，标注的比例。修改线形比例：鼠标点击菜单中“格式”---“线型”，出现对话框，点击“显示细节”，“显示细节”按钮变成“隐藏细节”，面板下部会出现详细信息。把“全局比例因子”改为“100”，点击确定。修改标注比例鼠标点击“格式”---“标注样式”。点击选项卡“调整”。把“使用全局比例”改成“100”在图框内部绘制下图中1:100的建筑平面图。注意，完全按照图中给的尺寸绘制.画建筑平面图过程画定位轴线（用“直线”命令，然后“偏移（O）”）。设置“多线”样式，用“多线（ml）”画墙线和窗线。（280墙）墙线:设置一个新的多线样式专用于画窗线：偏移140和-140;多线比例设为1，“对正”为“无”。多线特性:起点和端点以直线封口。窗线:窗线为四条直线。可设置一个新的多线样式专用于画窗线：偏移140、40和-140、-40;多线特性:起点和端点不封口。“对正”为“无”。画门线(画圆,然后进行裁剪)和阳台（如果有的话）、台阶、剖切位置线等，注意线型。标注尺寸、写文字。写图名和比例。多线的设置新建一个多线样式给这个多线样式取名叫“墙体”按照下图填充墙体多线样式的表格，这个例子中墙体的宽度是280，轴线在墙体正中间，所以墙体由两根线组成，上下各偏移140，注意在红箭头处来修改偏移。填完之后，点击“确定”继续新建“窗户”多线窗户多线由四根线组成，最外面两根等于墙的宽度，上下各偏移140。中间两根是玻璃的宽度（图中没标注），我们就自己设置的上下各偏移40。，注意，添加新的线得点击图中的“添加”，再注意，窗户不要封口。照着下图填好，点击“确定”好，现在回多线样式对话框，如果要先画墙体，就点墙体，点击“置为当前”（这一步不是必须的，建议做）绘制墙线和窗户的方法第一种画多线的情况：事先设置了“墙体”---“置为当前”命令:_mline（点击绘图----多线）当前设置:对正=上，比例=20.00，样式=墙体指定起点或[对正(J)/比例(S)/样式(ST)]:s（修改比例）输入多线比例<20.00>:1（把比例改成1）当前设置:对正=上，比例=1.00，样式=墙体指定起点或[对正(J)/比例(S)/样式(ST)]:j（修改对齐）输入对正类型[上(T)/无(Z)/下(B)]<上>:Z（此图因为轴线正好在墙体中间，所以改对齐为“无”，即中间对齐）当前设置:...
