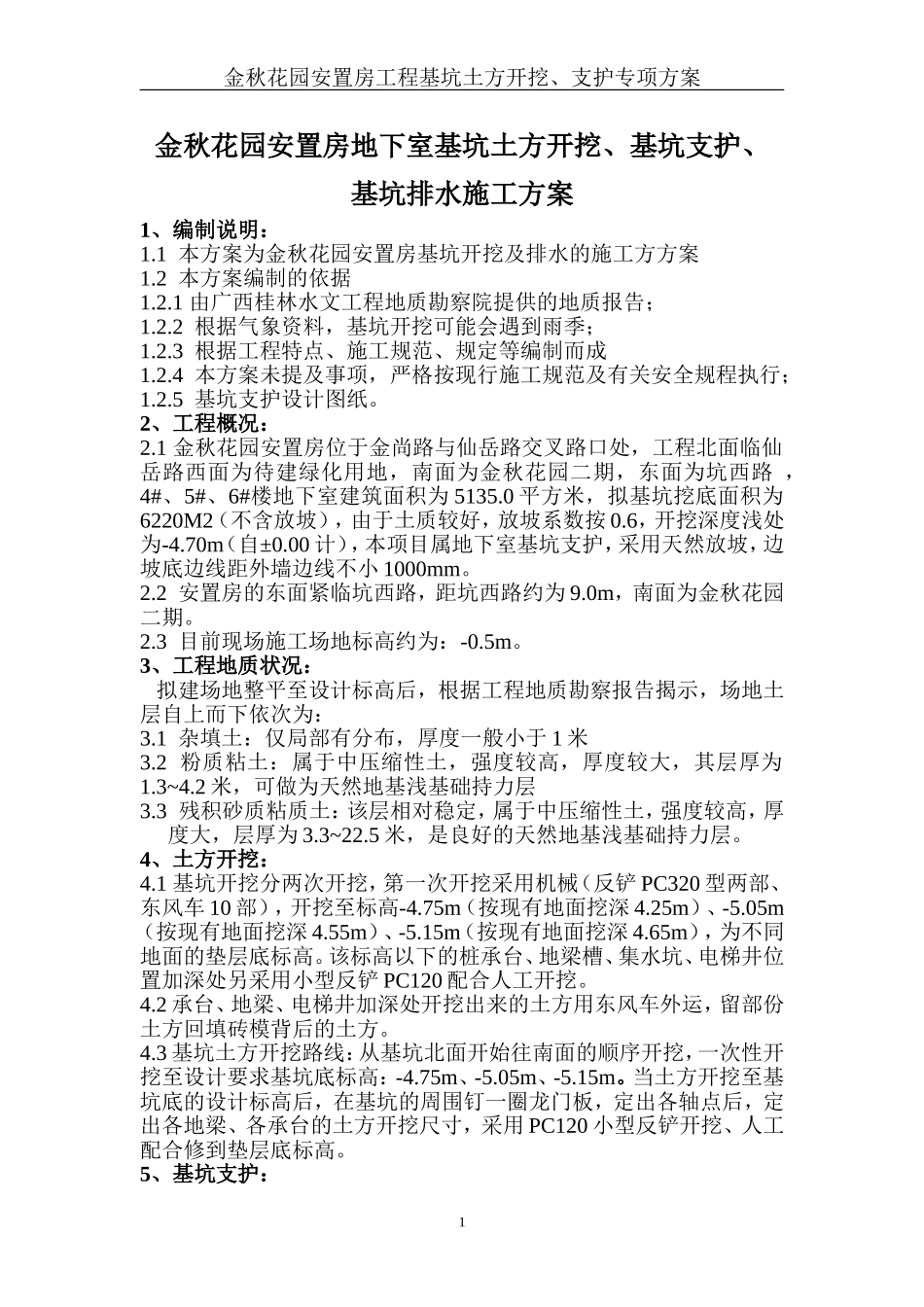

金秋花园安置房工程基坑土方开挖、支护专项方案金秋花园安置房地下室基坑土方开挖、基坑支护、基坑排水施工方案1、编制说明：1.1本方案为金秋花园安置房基坑开挖及排水的施工方方案1.2本方案编制的依据1.2.1由广西桂林水文工程地质勘察院提供的地质报告；1.2.2根据气象资料，基坑开挖可能会遇到雨季；1.2.3根据工程特点、施工规范、规定等编制而成1.2.4本方案未提及事项，严格按现行施工规范及有关安全规程执行；1.2.5基坑支护设计图纸。2、工程概况：2.1金秋花园安置房位于金尚路与仙岳路交叉路口处，工程北面临仙岳路西面为待建绿化用地，南面为金秋花园二期，东面为坑西路，4#、5#、6#楼地下室建筑面积为5135.0平方米，拟基坑挖底面积为6220M2（不含放坡），由于土质较好，放坡系数按0.6，开挖深度浅处为-4.70m（自±0.00计），本项目属地下室基坑支护，采用天然放坡，边坡底边线距外墙边线不小1000mm。2.2安置房的东面紧临坑西路，距坑西路约为9.0m，南面为金秋花园二期。2.3目前现场施工场地标高约为：-0.5m。3、工程地质状况：拟建场地整平至设计标高后，根据工程地质勘察报告揭示，场地土层自上而下依次为：3.1杂填土：仅局部有分布，厚度一般小于1米3.2粉质粘土：属于中压缩性土，强度较高，厚度较大，其层厚为1.3~4.2米，可做为天然地基浅基础持力层3.3残积砂质粘质土：该层相对稳定，属于中压缩性土，强度较高，厚度大，层厚为3.3~22.5米，是良好的天然地基浅基础持力层。4、土方开挖：4.1基坑开挖分两次开挖，第一次开挖采用机械（反铲PC320型两部、东风车10部），开挖至标高-4.75m（按现有地面挖深4.25m）、-5.05m（按现有地面挖深4.55m）、-5.15m（按现有地面挖深4.65m），为不同地面的垫层底标高。该标高以下的桩承台、地梁槽、集水坑、电梯井位置加深处另采用小型反铲PC120配合人工开挖。4.2承台、地梁、电梯井加深处开挖出来的土方用东风车外运，留部份土方回填砖模背后的土方。4.3基坑土方开挖路线：从基坑北面开始往南面的顺序开挖，一次性开挖至设计要求基坑底标高：-4.75m、-5.05m、-5.15m。当土方开挖至基坑底的设计标高后，在基坑的周围钉一圈龙门板，定出各轴点后，定出各地梁、各承台的土方开挖尺寸，采用PC120小型反铲开挖、人工配合修到垫层底标高。5、基坑支护：1金秋花园安置房工程基坑土方开挖、支护专项方案东面为坑西路、基坑开挖后距围墙只有5.0m，在护坡顶面设临时位移观测点，随时观测边坡的稳定。5.1基坑侧壁安全等级为二级，坑外地面活荷载为10KN/M2；5.2地下室底板垫层标高以上采用1：0.6天然放坡，人工修坡后，坡面铺20目钢丝网，采用1：2水泥砂浆抺面，面层厚度40mm，根据现场土层分布及开挖情况，坡度可适当调整。5.3坡面设D50的PVC泄水管，宽高间距2500*1500，梅花状布置，长500mm，外露100，内埋400打Ф6＠50麻花眼，外包二层20目尼龙滤网。6、基坑监测：6.1在土方开挖及地下室施工期间，应对边坡位移、沉降，以及周边建筑与道路管线的沉降进得监测。6.2在土方开挖时每周监测二次，土方开挖完成后每周观测一次，测试至地下室施工完毕，测试结果应于24小时内及时提供给有关单位，遇异常情况应及时提供测试结果。6.3支护结构安全预警指标：总位移大于50MM，位移速率在于3MM/d，且三天内无法收敛。周边沉降大于50mm，不均匀沉降大于3%。7、基坑排水：7.1基坑未开挖前，分别在东、西、南、北面四个面布置4条250*300截水沟。7.2基坑开挖至标高-4.75m后，同样分别在东、西、南、北在面4个坡脚布置4条250宽的排水沟，找2%坡。并在基坑底四周约每40米设置1000*1000的集水坑，底垫层用C10砼浇筑100mm厚，墙厚120mm，用M10水泥砂浆砌筑，内1：2水泥砂浆粉刷。7.3基坑边开挖边根据地下水量的大小在工作面设三~四个临时集水坑用三~四台2.2KW的潜水泵把集中的水排干。7.4基坑底采用四台2.2KW的潜水泵（根据水量大小，适当增减）把集中在坑底集水井的水抽至坑顶排水沟或集水井，再用四台1.1KW的潜水泵把集中在坑顶集水井的水抽至小区的雨污水管道。8、基坑开挖平面图附后2
