毕业设计题目要求及初始资料VIP免费

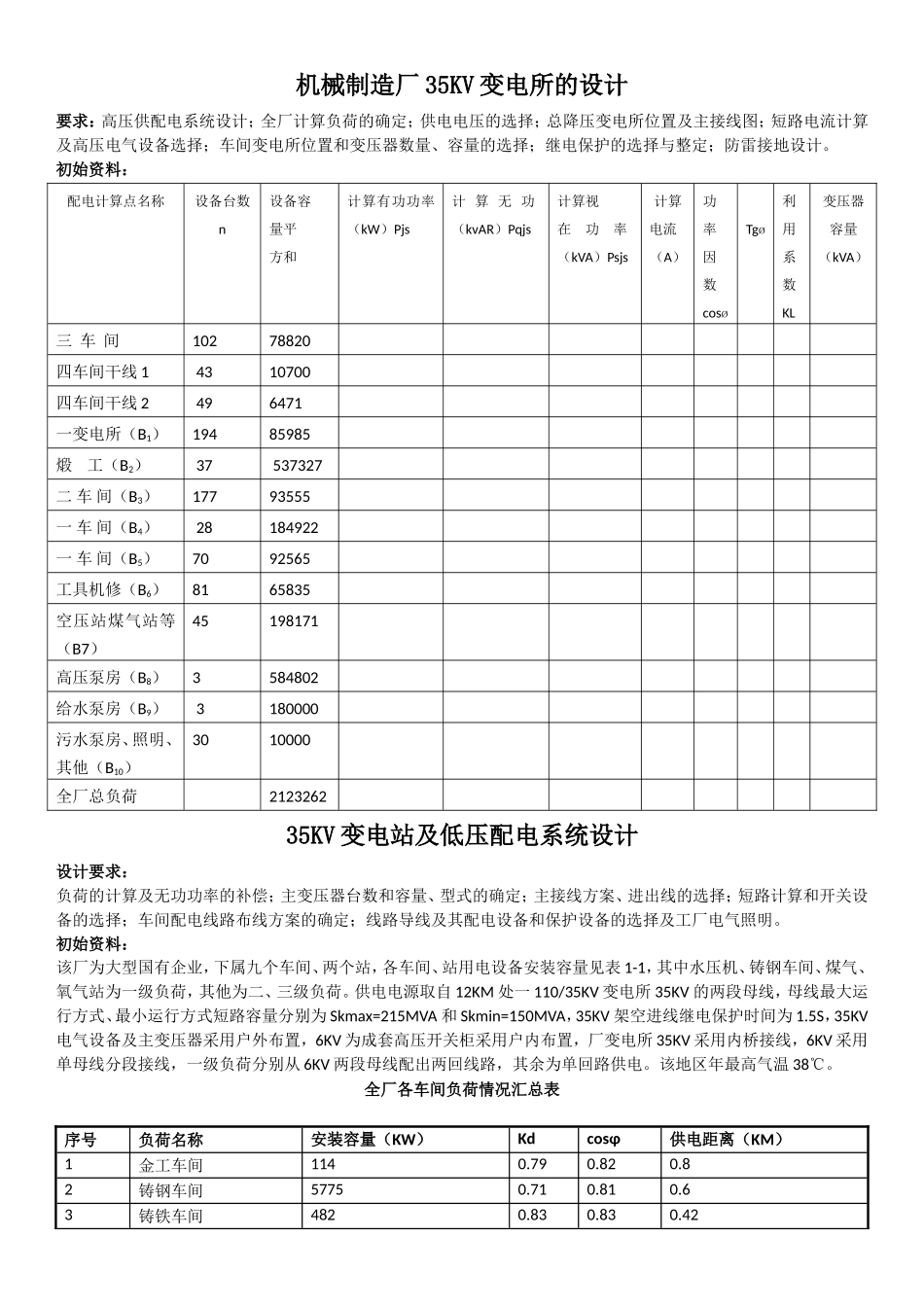

机械制造厂35KV变电所的设计要求：高压供配电系统设计；全厂计算负荷的确定；供电电压的选择；总降压变电所位置及主接线图；短路电流计算及高压电气设备选择；车间变电所位置和变压器数量、容量的选择；继电保护的选择与整定；防雷接地设计。初始资料：35KV变电站及低压配电系统设计设计要求：负荷的计算及无功功率的补偿；主变压器台数和容量、型式的确定；主接线方案、进出线的选择；短路计算和开关设备的选择；车间配电线路布线方案的确定；线路导线及其配电设备和保护设备的选择及工厂电气照明。初始资料：该厂为大型国有企业，下属九个车间、两个站，各车间、站用电设备安装容量见表1-1，其中水压机、铸钢车间、煤气、氧气站为一级负荷，其他为二、三级负荷。供电电源取自12KM处一110/35KV变电所35KV的两段母线，母线最大运行方式、最小运行方式短路容量分别为Skmax=215MVA和Skmin=150MVA，35KV架空进线继电保护时间为1.5S，35KV电气设备及主变压器采用户外布置，6KV为成套高压开关柜采用户内布置，厂变电所35KV采用内桥接线，6KV采用单母线分段接线，一级负荷分别从6KV两段母线配出两回线路，其余为单回路供电。该地区年最高气温38℃。全厂各车间负荷情况汇总表序号负荷名称安装容量（KW）Kdcosφ供电距离（KM）1金工车间1140.790.820.82铸钢车间57750.710.810.63铸铁车间4820.830.830.42配电计算点名称设备台数n设备容量平方和计算有功功率（kW）Pjs计算无功（kvAR）Pqjs计算视在功率（kVA）Psjs计算电流（A）功率因数cosøTgø利用系数KL变压器容量（kVA）三车间10278820四车间干线14310700四车间干线2496471一变电所（B1）19485985煅工（B2）37537327二车间（B3）17793555一车间（B4）28184922一车间（B5）7092565工具机修（B6）8165835空压站煤气站等（B7）45198171高压泵房（B8）3584802给水泵房（B9）3180000污水泵房、照明、其他（B10）3010000全厂总负荷21232624水压机车间18860.700.850.755冷作车间5850.650.790.936附件车间1640.550.800.87热处理车间4760.630.750.988铸件清理车间4750.590.820.529机修车间1540.520.771.1510煤气站12880.800.841.2211氧气站10830.840.860.9535KV企业变电所电气一次设计1、某企业为保证供电需要，要求设计一座35KV降压变电所，以10KV电缆给各车间供电，一次设计并建成。2、距离本变电所6KM处有一系统变电所，用35KV双回架空线路向待设计的变电所供电。在最大运行方式下，待设计变电所高压母线上的短路功率为1000MVA。3、待设计变电所10KV侧无电源，考虑以后装设两组电容器，提高功率因数，故要求预留两个间隔。4、本变电所10KV母线到各车间均用电缆供电，其中一车间和二车间为Ⅰ类负荷，其余为Ⅱ类负荷，Tmax=4000h。各馈线负荷如下表所示：序号车间名称有功功率（KW）无功功率（KVAR）1一车间11004802二车间7405003机加工车间8505804装配车间10005005锻工车间9503006高压站14003207高压泵房7505308其他9507005、所用电的主要负荷如下表所示：序号设备名称额定容量（KW）功率因数台数1主充电机200.8812浮充电机4.50.8513蓄电池室通风3.00.8814屋内配电装置通风1.50.7925交流电焊机110.516检修试验用电13.00.817载波0.950.6918照明负荷15.09生活用电126、环境条件当地海拔高度507.4m，年雷电日36.9个，空气质量优良，无污染，历年平均最高气温29.9℃，土壤电阻率ρ≤500Ω•m。中小型纺织企业供电系统的设计设计要求：按照厂区用电设备的资料和其他具体情况，求计算负荷。根据负荷等级和计算负荷，选定供电电源、电压等级和供电方式。根据环境和计算负荷，选择变电所的位置、变压器数量和容量。为变配电所选择安全、可靠、灵活、经济的主接线，选择合理的户外高压配电方案。用标幺值法进行短路电流的计算。根据短路电流的计算结果，按照正常工作条件、短路时的工作条件、电气设备自身特点进行电气设备的选择和校验，用主接线图表达设计成果。主变压器和馈线电路保护装置的设计及整定，包括保护方式的确认、保护值的整定、保护装置的选择以及灵敏度校验。变电所的防雷和接地设计，总降的电照设计。需要核算建设所需器材与总投资。1#变...
