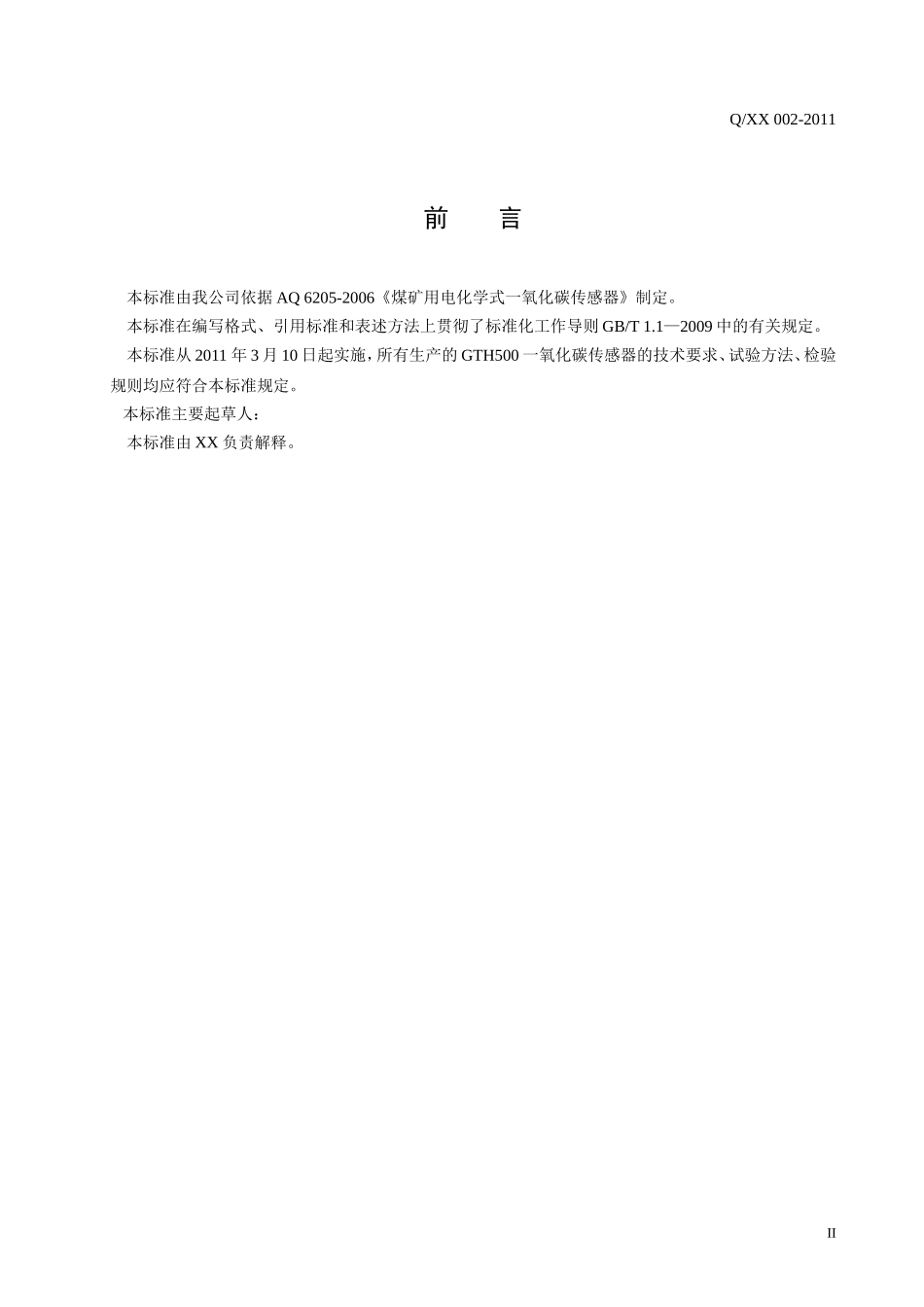

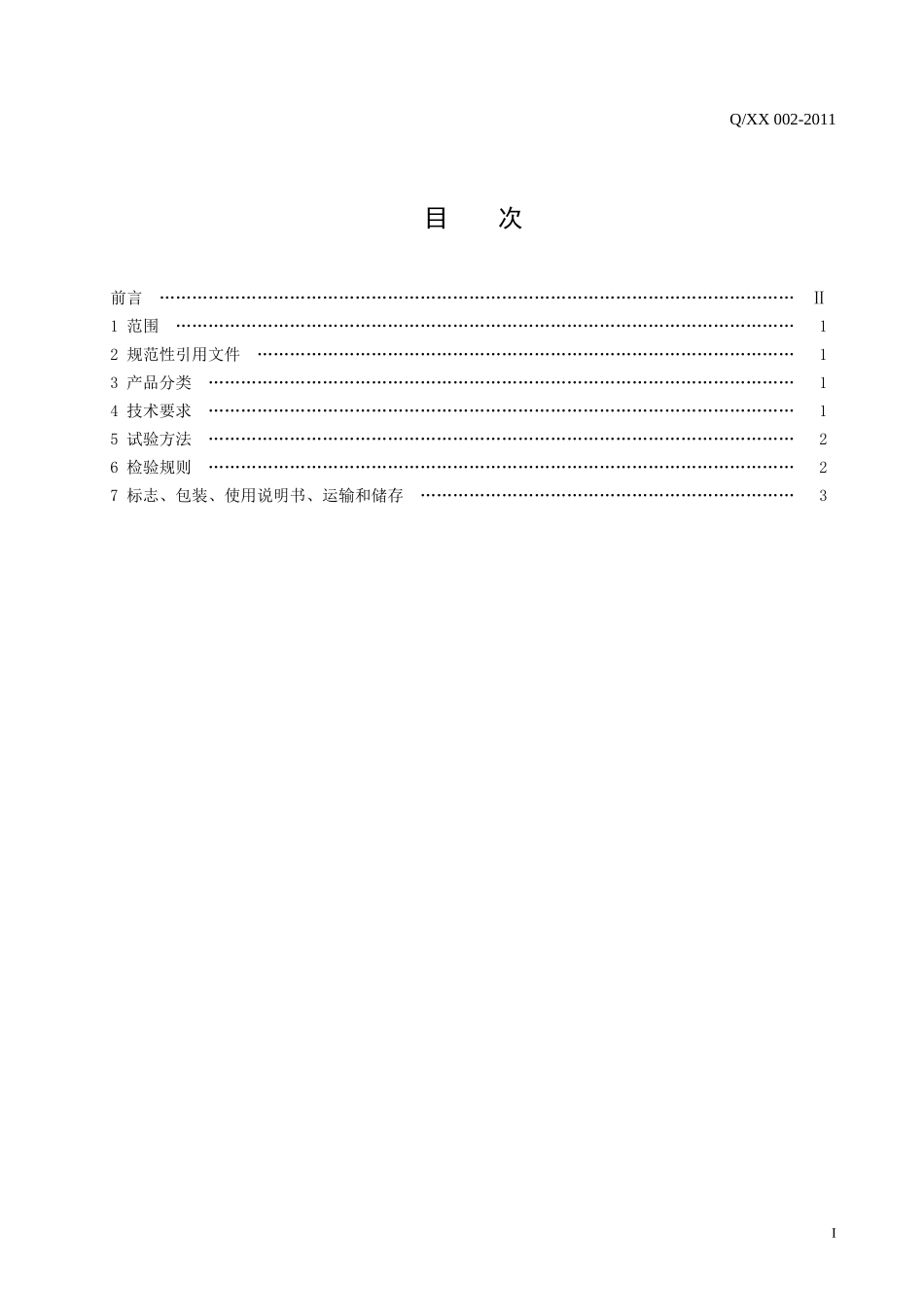

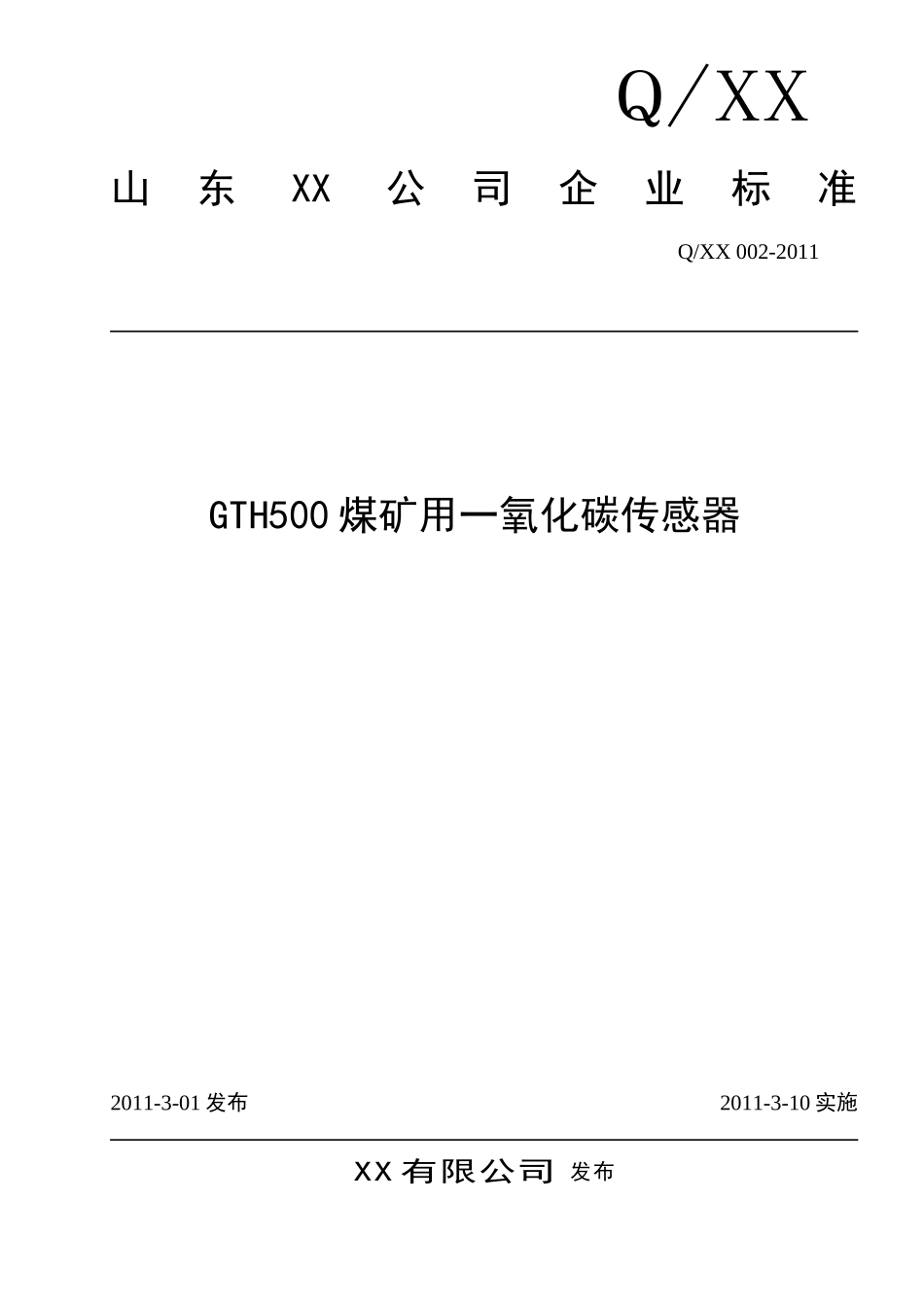

山东XX公司企业标准Q/XXQ/XX002-2011GTH500煤矿用一氧化碳传感器2011-3-01发布2011-3-10实施XX有限公司发布Q/XX002-2011目次前言………………………………………………………………………………………………………Ⅱ1范围……………………………………………………………………………………………………12规范性引用文件………………………………………………………………………………………13产品分类………………………………………………………………………………………………14技术要求………………………………………………………………………………………………15试验方法………………………………………………………………………………………………26检验规则………………………………………………………………………………………………27标志、包装、使用说明书、运输和储存……………………………………………………………3IQ/XX002-2011前言本标准由我公司依据AQ6205-2006《煤矿用电化学式一氧化碳传感器》制定。本标准在编写格式、引用标准和表述方法上贯彻了标准化工作导则GB/T1.1—2009中的有关规定。本标准从2011年3月10日起实施，所有生产的GTH500一氧化碳传感器的技术要求、试验方法、检验规则均应符合本标准规定。本标准主要起草人：本标准由XX负责解释。IIQ/XX002-2011一氧化碳传感器1执行标准本标准规定了GTH500煤矿用一氧化碳传感器(以下简称传感器)的产品型号、技术要求、试验方法、检验规则、标志、包装、说明书、运输和贮存。本标准适用于GTH500煤矿用一氧化碳传感器。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB3836.1-2000爆炸性气体环境用电气设备第1部分：通用要求GB3836.4-2000爆炸性气体环境用电气设备第4部分：本质安全型“i”GB4208-2008外壳防护等级（IP代码）AQ1043-2007矿用产品安全标志标识AQ6205-2006煤矿用电化学式一氧化碳传感器3产品型号和防爆型式3.1型号含义G——传感器T——一氧化碳H——电化学式500——量程范围（0～500）×10-6CO3.2防爆型式传感器的防爆型式为：矿用本质安全型，防爆标志：ExibI。3.3外形尺寸、质量及材质a)外形尺寸：212mm×125mm×52mmb）重量：≤1200gc）外壳材质：不锈钢4技术要求4.1传感器工作电压：DC9V～24V,工作电流：≤140mA4.2输出信号制式频率型：（200～1000）Hz（脉冲宽度大于0.3ms）。4.3传感器的量程范围：（0～500）×10-6CO。4.4基本误差4.4.1显示值稳定性一氧化碳浓度恒定时，传感器显示值或输出信号值（换算为一氧化碳浓度值）变化量不超过4×10-6。4.4.2传感器的基本误差应符合表1的规定。表1量程为（0～500）×10-6的基本误差测量范围（1×10-6）基本误差绝对误差相对误差1Q/XX002-20110～100±4＞100～500测量值的±5%4.5本安参数Ui：19VIi：1000mALi：66uHCi：1.2uF4.6防爆要求4.6.1传感器应采用矿用本质安全型的防爆结构且满足GB3836.1-2000、GB3836.4-2000的规定。4.6.2传感器外壳防护性能应符合GB4208-2008中防护等级IP54的规定。4.7其他技术要求符合AQ6205-2006的相关规定。5试验方法试验方法按AQ6205-2006中的相关规定进行。6检验规则检验规则执行AQ6205-2006中的相关规定。见表2。表2序号检验项目试验要求条款试验项目条款出厂检验型式检验1外观及结构检查执行AQ6205-20064.5执行AQ6205-20065.3○○2断电保护措施测试执行AQ6205-20064.8执行AQ6205-20065.4○○3遥控调校功能测试执行AQ6205-20064.9执行AQ6205-20065.5.1○○4显示值稳定性测定执行AQ6205-20064.11.1执行AQ6205-20065.5.3○○5基本误差测定执行AQ6205-20064.11.2执行AQ6205-20065.5.4○○6工作电压范围测试执行AQ6205-20064.12执行AQ6205-20065.5.2○○7传输距离试验执行AQ6205-20064.13执行AQ6205-20065.6○○8工作稳定性测定执行AQ6205-20064.14执行AQ6205-20065.7○○9...
