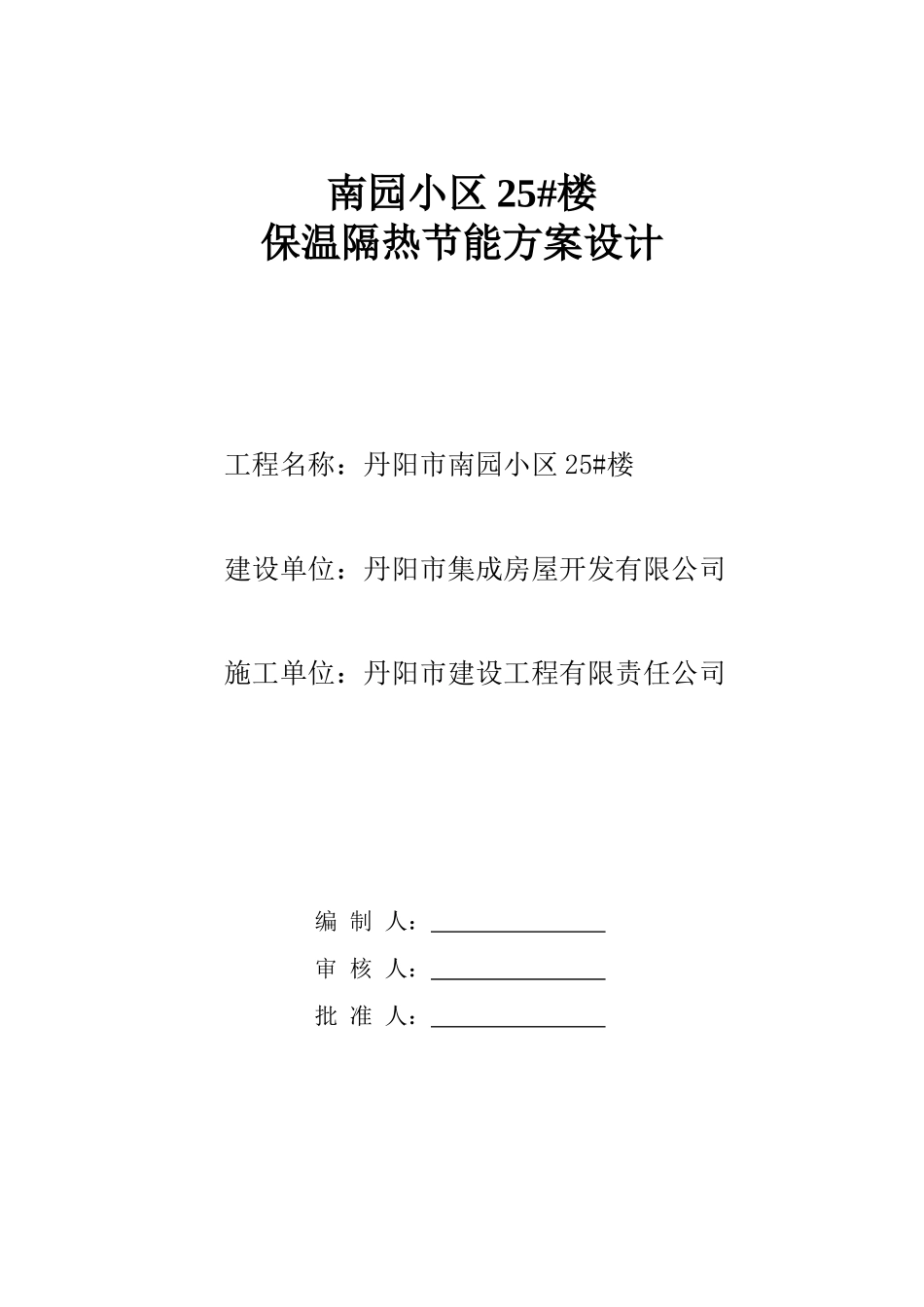

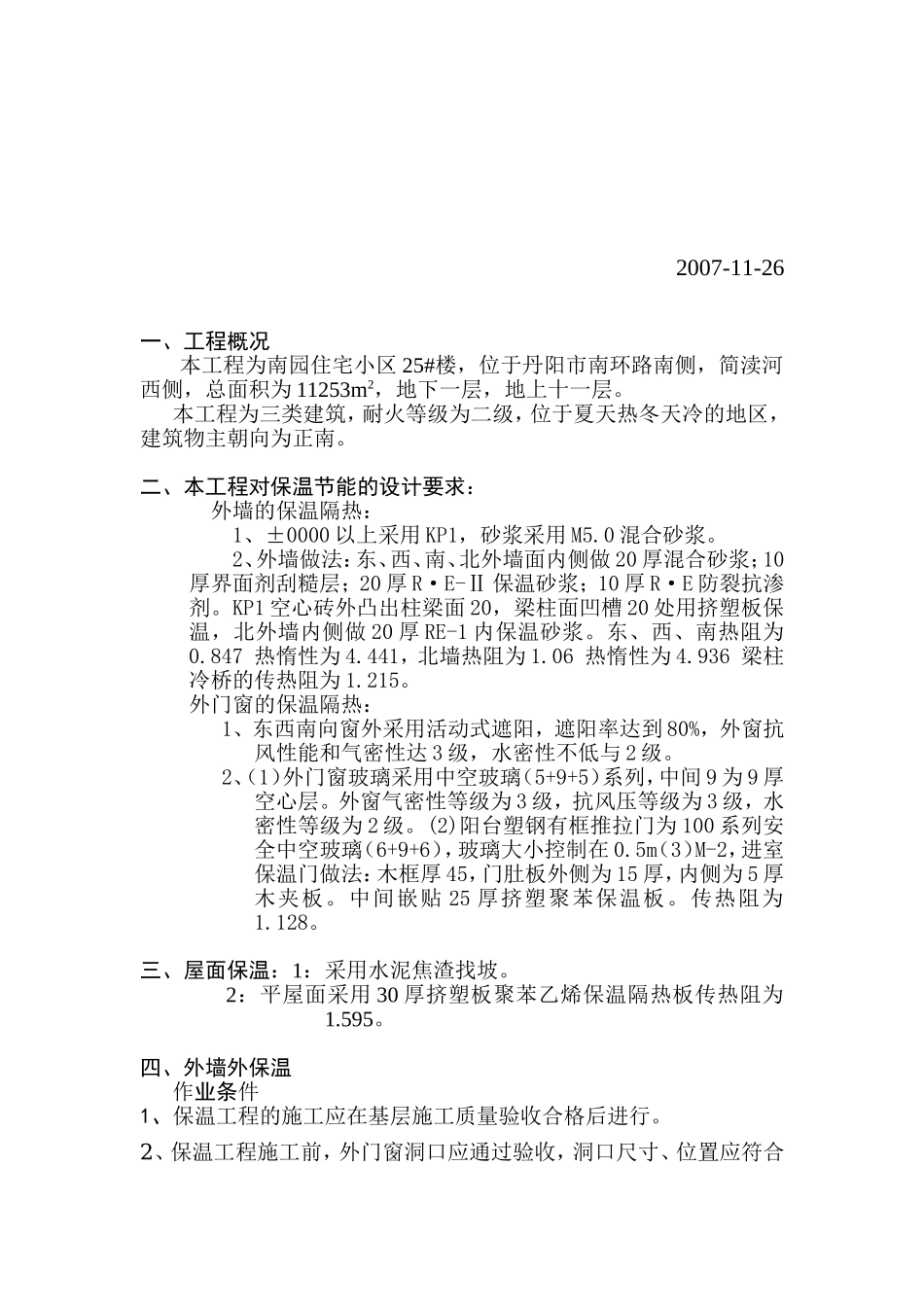

南园小区25#楼保温隔热节能方案设计工程名称：丹阳市南园小区25#楼建设单位：丹阳市集成房屋开发有限公司施工单位：丹阳市建设工程有限责任公司编制人：审核人：批准人：2007-11-26一、工程概况本工程为南园住宅小区25#楼，位于丹阳市南环路南侧，简渎河西侧，总面积为11253m2，地下一层，地上十一层。本工程为三类建筑，耐火等级为二级，位于夏天热冬天冷的地区，建筑物主朝向为正南。二、本工程对保温节能的设计要求：外墙的保温隔热：1、±0000以上采用KP1，砂浆采用M5.0混合砂浆。2、外墙做法：东、西、南、北外墙面内侧做20厚混合砂浆；10厚界面剂刮糙层；20厚R·E-Ⅱ保温砂浆；10厚R·E防裂抗渗剂。KP1空心砖外凸出柱梁面20，梁柱面凹槽20处用挤塑板保温，北外墙内侧做20厚RE-1内保温砂浆。东、西、南热阻为0.847热惰性为4.441，北墙热阻为1.06热惰性为4.936梁柱冷桥的传热阻为1.215。外门窗的保温隔热：1、东西南向窗外采用活动式遮阳，遮阳率达到80%，外窗抗风性能和气密性达3级，水密性不低与2级。2、（1）外门窗玻璃采用中空玻璃（5+9+5）系列，中间9为9厚空心层。外窗气密性等级为3级，抗风压等级为3级，水密性等级为2级。(2)阳台塑钢有框推拉门为100系列安全中空玻璃（6+9+6），玻璃大小控制在0.5m（3）M-2，进室保温门做法：木框厚45，门肚板外侧为15厚，内侧为5厚木夹板。中间嵌贴25厚挤塑聚苯保温板。传热阻为1.128。三、屋面保温：1：采用水泥焦渣找坡。2：平屋面采用30厚挤塑板聚苯乙烯保温隔热板传热阻为1.595。四、外墙外保温作业条件1、保温工程的施工应在基层施工质量验收合格后进行。2、保温工程施工前，外门窗洞口应通过验收，洞口尺寸、位置应符合设计要求，门窗框或辅框应安装完毕。伸出墙面的消防梯、水落管、各种进户管线和空调器等的预埋件、连接件应安装完毕，并按保温系统厚度留出间隙。五、性能要求1、所用材料和半成品、成品的品种、性能必须符合设计和有关标准的要求，进场后，应做质量检查和验收。2、检查产品合格证、出厂检测报告和有效期内的型式检验报告。3、现场抽样复验，检查复验报告。保温层平均厚度必须符合设计要求，不得存在负偏差。保温层与墙体以及各构造层之间必须黏结牢固，无脱层，空鼓，面层无粉化、起裂缝。保温砂浆进场时应检查外观质量，即根据材料供应商产品体积包装说明，现场抽一袋材料加水后人工拌合，检查其湿体积和易性等施工性能。4、保温系统各组成材料包括界面砂浆、保温砂浆、防裂砂浆等除正常拌和水外，现场不得搀加水泥、砂等任何其他材料。5、建筑保温系统经耐候性试验后，不得出现饰面层起泡或剥落、保护层空鼓或脱落等破坏，不得产生渗水裂缝。六、施工程序1、面砖饰面外墙外保温施工一般按下列程序进行：门窗框四周堵缝----------墙面清理---------吊垂直、套方、抹灰饼充筋-------弹灰层控制线----------------涂界面处理剂--------------抹第一遍保温砂浆--------抹第二遍保温砂浆--------检验平整度、垂直度、厚度---------------铺设热镀锌钢丝网----------钻孔并安装锚固件-----------抹第一遍防裂砂浆---------抹第二遍防裂砂浆---------验收------------粘贴饰面砖。2、屋面外保温系统施工一般按下列程序进行：结构找坡时，基层处理------弹线找坡------管道固定------铺抹保温砂浆-------保温层隐蔽（厚度）验收----------浇细石砼保护层------养护-------验收-----做防水层。建筑找坡时，基层处理------水泥焦渣等找坡----------水泥沙浆找平-----------干燥验收---------浇细石混凝土防护层----------浇水养护--------验收------做防水层。七、施工要点：1、基层为烧结砖类：将墙面上残留砂浆、污垢、灰层清理干净，用滚筒刷将界面处理剂涂抹在基层表面，不得漏涂，厚度不小于1mm，在界面处理剂未干燥时随即抹保温砂浆。2、保温层施工：保温层施工时应分遍进行，每遍厚度不宜超过10mm，涂抹时应抹平压实。分层抹灰时间间隔一般在24h以上，待厚度达到冲筋面时，先用大杠刮平，再用铁抹用力抹平压实。3、钢丝网施工：钢丝网施工时宜从顶层开始沿墙面阳角处，在固化后的保温层上铺设钢丝网。固定时应...
