冰箱的主要结构(绝对很实用)VIP免费

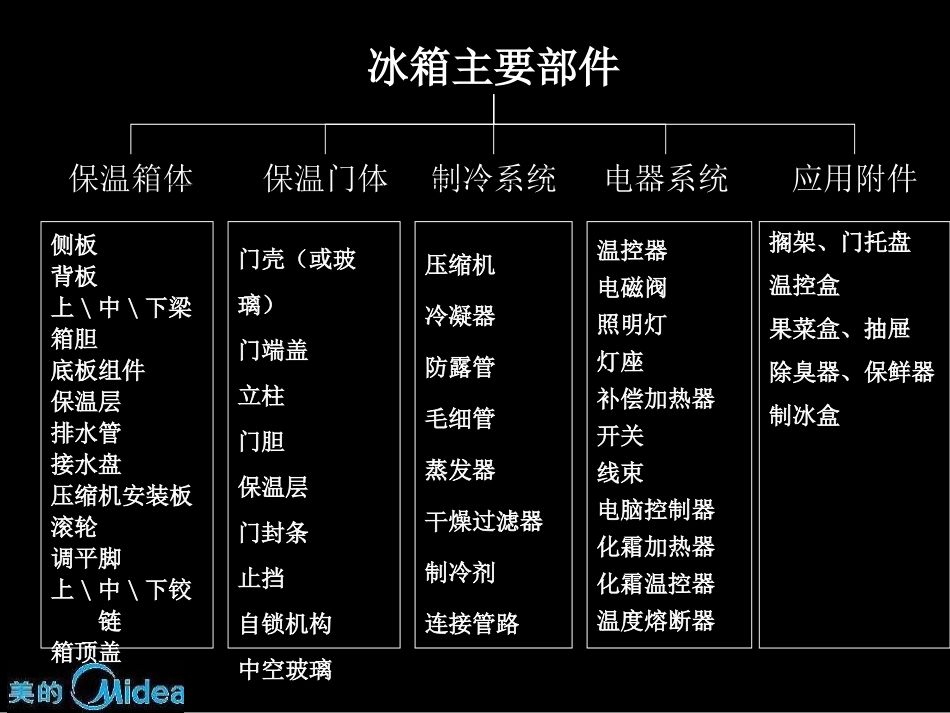

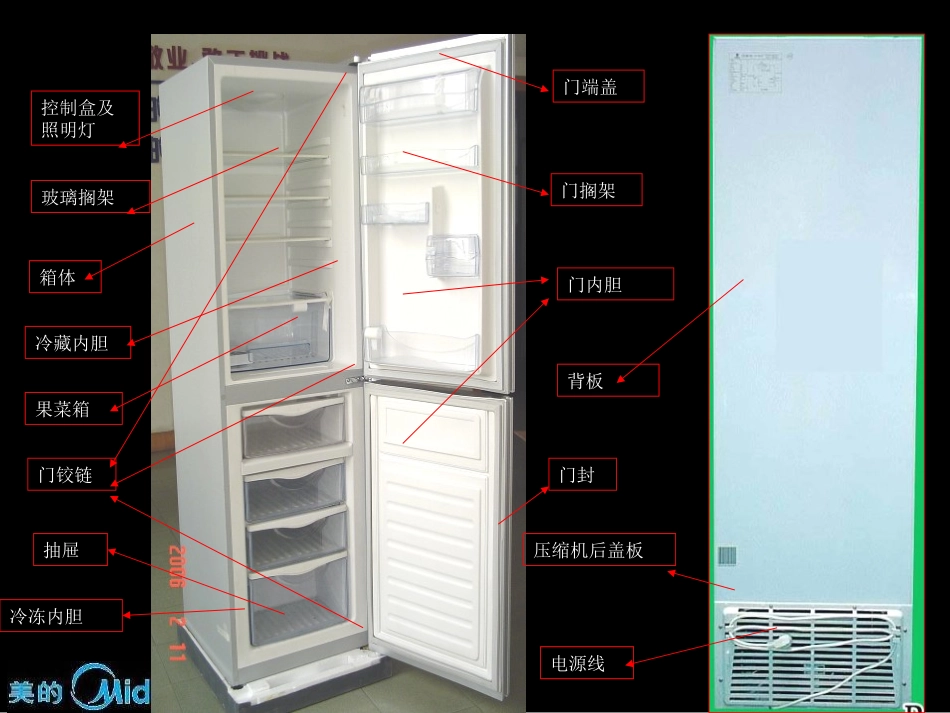

——冰箱的主要结构1.保温箱体、门体2.制冷系统3.电器系统4.应用附件5.包装零件冰箱主要部件保温箱体制冷系统应用附件保温门体压缩机冷凝器防露管毛细管蒸发器干燥过滤器制冷剂连接管路电器系统门壳（或玻璃）门端盖立柱门胆保温层门封条止挡自锁机构中空玻璃侧板背板上\中\下梁箱胆底板组件保温层排水管接水盘压缩机安装板滚轮调平脚上\中\下铰链箱顶盖搁架、门托盘温控盒果菜盒、抽屉除臭器、保鲜器制冰盒温控器电磁阀照明灯灯座补偿加热器开关线束电脑控制器化霜加热器化霜温控器温度熔断器门封门内胆箱体玻璃搁架门搁架门端盖冷藏内胆果菜箱抽屉门铰链控制盒及照明灯背板压缩机后盖板电源线冷冻内胆1.箱体——侧板1)正打U;2)倒打U;3)拼装拼装箱体U弯和拼装箱体没有绝对的优劣之分，取决于生产制造模式的不同，取决于柔性化需求的程度，以及上下游配套能力的匹配箱体的板材:1.平板喷涂;2.预涂(PCM)板;3.立体喷涂;4.VCM板;箱体——侧板侧板迷宫冰箱背板按产品市场的不同，目前采用钢板、ABS（171系列）、PS（拼装批发）、PE中空板（出口），国外有的冰箱为纸背板箱体——背板箱体——内胆组件箱体——底板组件材料镀锌钢板PP中空底板箱体——底板组件的结构箱体——箱体装配组件•聚胺脂发泡:•它是一种导热系数很低的绝热性能良好的硬质泡沬塑料。它由异氰酸脂(俗称黑料)、组合聚醚(又称多元醇，俗称黑料)、发泡剂(环戊烷)、催化剂等摧化而成，导热系数通常为0.018～0.022W/mK•VIP板：•是近年出现的一种新型高效隔热材料，导热系数在0.005W/mK以下；它采用聚苯乙烯（PS）、聚氨酯泡沫、玻璃纤维等为芯材，内置气体吸附剂和干燥剂，在抽真空状态下双面用气体隔绝材料密封成板材；•采用VIP板，可有效减小冰箱发泡层厚度，增大有效容积，降低能耗，但价格昂贵，成本增加较多。保温层及保温材料箱体—调平脚、压缩机安装板箱体—箱顶盖日本要求箱顶盖的能承受140℃以上的高温。西门子的顶盖新结构，使拼装箱体不再有塑料顶盖，结构简化，成本降低，且接缝处理较好.冷藏室内的水汽遇冷藏室蒸发器后，在箱胆壁上凝结而形成薄霜，压缩机停机时，箱胆表面的薄霜融化后沿排水管流入接水盘，压缩机开机时，利用压机自身的热量将盘中的冷凝水蒸发。接水盘应有足够的容积，并离压缩机体足够近，且保持空气对流畅通箱体——接水盘门体门壳（或玻璃）门端盖立柱门胆门封条保温层止挡自锁机构端盖与立柱的连接结构端盖与立柱的配合结构有拼接和套接两种，多段连续弧面的拼接在制件要求和工艺控制上难度大，接缝不齐和接合面台阶是主要外观问题•门封条由软PVC和磁性塑料条两部分组成。•在箱体的热损失中，门封的热损失占10～15%；•门封的密封性能与门封的结构有关，一般是气囊越多越好，但需要综合考虑成本。门封条气囊与箱胆形成软密封箱内冷空气直接与箱体钢板接触磁条与箱体钢板间形成硬软密封门封条华凌早期的小冰箱采用非整体发泡形式，成本低，模具简单，易操作，发泡类缺陷少，但装配过程比较繁琐，门胆易变形，固定螺钉数量多，定位不一致，强度不及整体发泡。门体整体发泡非整体发泡自锁、止挡自锁和止挡可避免冰箱关门的可靠性，同时防止冰箱开门角度过大造成门体磕碰，小冰箱因成本原因，大多不采用自锁和止挡装置铰链中铰链底铰链顶铰链2.制冷系统——压缩机1.吸气管2.排气管3.工艺管4.油冷却管几个问题:压缩机的倒置压缩机的搬运压缩机和制冷剂压缩机管的区分形式优点缺点外挂式工艺简单外观不美冷凝器散热效果较好容易损坏，内藏式可靠美观工艺较复杂(背板)成本低廉散热面积小，效果差易堵塞，易导致散热不畅，影响压缩机寿命。内藏式可靠美观成本高，工艺复杂(箱体两侧)散热面积大制冷效果好制冷系统——冷凝器制冷系统——冷凝器冷凝器的作用是将高温高压的制冷剂蒸气，通过向周围空气散热，变成中温高压的制冷剂液体。冷凝器所用材料已由最初的铜管到邦迪管再到目前大量使用镀锌钢管，价格低，但焊接难度较大。外挂冷凝器除美观及易碰损外，在换热效率上较内藏冷凝器优越，且易于维修更换，出口产品采用居多，且是提高能耗的选择之一1.防露管的功能2.防露管设置的准则3....
