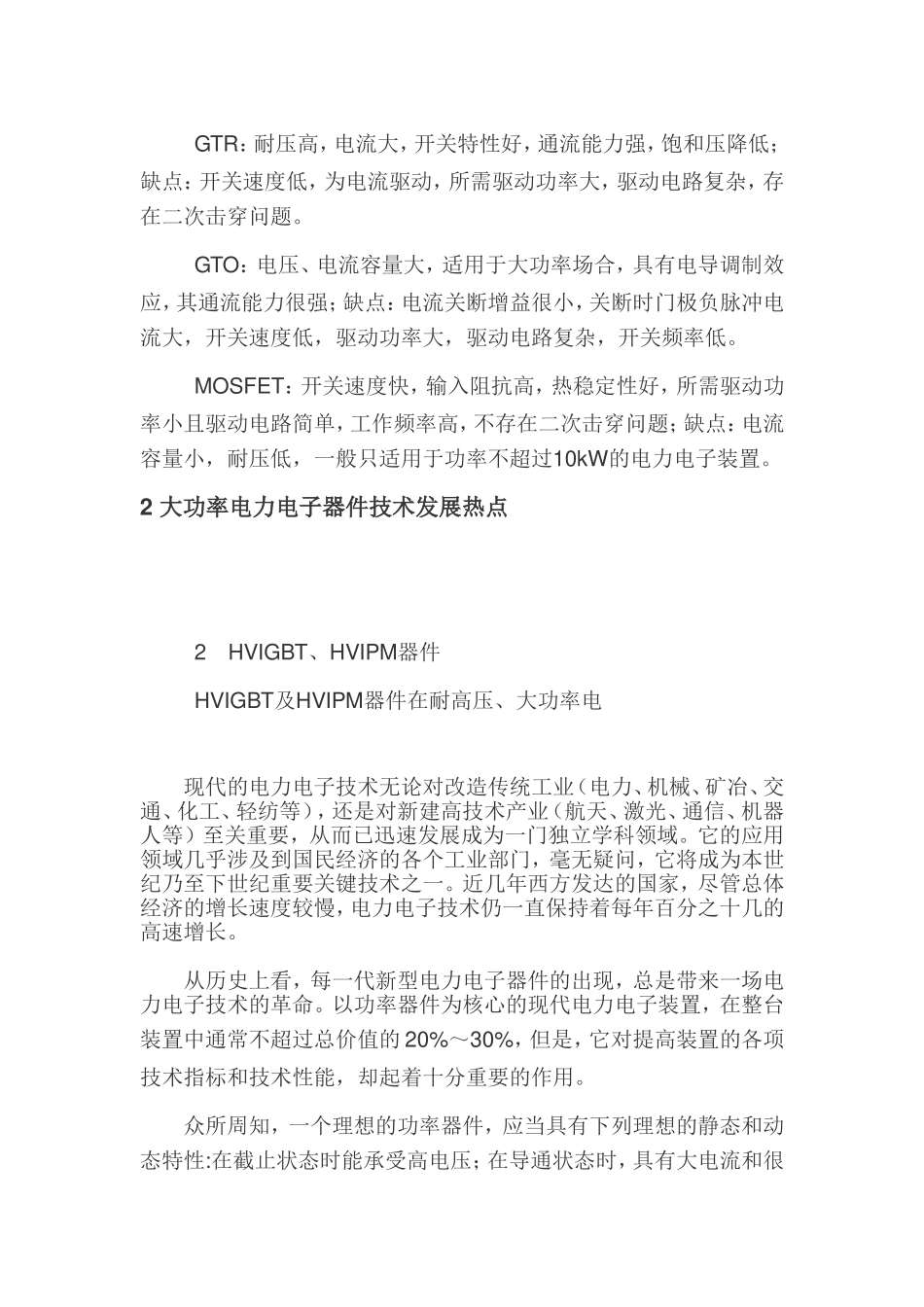

大功率电力电子器件前沿技术分析贾海叶山西吕梁供电摘要：本文对大功率电力电子器件技术进行了简述，阐述了大功率电力电子器件发展热点，并对其前沿技术和未来的发展方向进行了分析。关键词：大功率、电子电力器件，前沿技术1引言随着半导体制造工艺的进步和对电力电子设备容量增大的需求,对电力电子器件的性能和功率要求也越来越高,由此产生了耐高压、大功率的电力电子器件。近来,伴随着器件的大功率化,新的HVIGBT(HighVoltageInsulatedGateBipolarTran-sistorModule)高压绝缘栅双极型半导体模块、HVIPM(HighVoltageIntelligentPowerModule)高压智能电力模块的MOS型电力电子器件的开发、GCT(GateCommutatedTurn-offThyristor)闸门换相关断可控硅器件的开发,都有了较大的进展。以新一代器件问世为标志,必然在电力电子设备的开发方面,向着小型化、高效率化、高速控制化的目标飞跃前进。1.1大功率电力电子器件的分类大功率电力电子器件主要分为:二极管、可控硅、光触发可控硅、GTO(GateTurn-offThyristor)闸门关断可控硅、GCT、HVIGBT及HVIPM器件。从1960年开发初期的1英寸硅片开始至今,发展到直径为6英寸硅片的耐高压、大功率电力电子器件系列化产品,其容量和当初相比,提高了100多倍。而且在使用上减少了串联或并联元件的数量,提高了可靠性,减小了设备的体积。按照电力电子器件能够被控制电路信号所控制的程度分类，大功率电力电子器件分为：1.半控型器件，例如晶闸管；2.全控型器件，例如GTO（门极可关断晶闸管）、GTR（电力晶体管），MOSFET（电力场效应晶体管）、IGBT（绝缘栅双极晶体管）；3.不可控器件，例如电力二极管；按照驱动电路加在电力电子器件控制端和公共端之间信号的性质分类：1.电压驱动型器件，例如IGBT、MOSFET、SITH（静电感应晶闸管）；2.电流驱动型器件，例如晶闸管、GTO、GTR；根据驱动电路加在电力电子器件控制端和公共端之间的有效信号波形分类：1.脉冲触发型，例如晶闸管、GTO；2.电子控制型，例如GTR、MOSFET、IGBT；按照电力电子器件内部电子和空穴两种载流子参与导电的情况分类：1.单极型器件，例如电力二极管、晶闸管、GTO、GTR；2.双极型器件，例如MOSFET、IGBT；3.复合型器件，例如MCT（MOS控制晶闸管）。1.2大功率电力电子器件的特点电力二极管：结构和原理简单，工作可靠。晶闸管：承受电压和电流容量在所有器件中最高。IGBT：开关速度高，开关损耗小，具有耐脉冲电流冲击的能力，通态压降较低，输入阻抗高，为电压驱动，驱动功率小；缺点：开关速度低于电力MOSFET,电压，电流容量不及GTO。GTR：耐压高，电流大，开关特性好，通流能力强，饱和压降低；缺点：开关速度低，为电流驱动，所需驱动功率大，驱动电路复杂，存在二次击穿问题。GTO：电压、电流容量大，适用于大功率场合，具有电导调制效应，其通流能力很强；缺点：电流关断增益很小，关断时门极负脉冲电流大，开关速度低，驱动功率大，驱动电路复杂，开关频率低。MOSFET：开关速度快，输入阻抗高，热稳定性好，所需驱动功率小且驱动电路简单，工作频率高，不存在二次击穿问题；缺点：电流容量小，耐压低，一般只适用于功率不超过10kW的电力电子装置。2大功率电力电子器件技术发展热点2HVIGBT、HVIPM器件HVIGBT及HVIPM器件在耐高压、大功率电现代的电力电子技术无论对改造传统工业（电力、机械、矿冶、交通、化工、轻纺等），还是对新建高技术产业（航天、激光、通信、机器人等）至关重要，从而已迅速发展成为一门独立学科领域。它的应用领域几乎涉及到国民经济的各个工业部门，毫无疑问，它将成为本世纪乃至下世纪重要关键技术之一。近几年西方发达的国家，尽管总体经济的增长速度较慢，电力电子技术仍一直保持着每年百分之十几的高速增长。从历史上看，每一代新型电力电子器件的出现，总是带来一场电力电子技术的革命。以功率器件为核心的现代电力电子装置，在整台装置中通常不超过总价值的20%～30%，但是，它对提高装置的各项技术指标和技术性能，却起着十分重要的作用。众所周知，一个理想的功率器件，应当具有下列理想的静态和动态特性:在截止状态时能承受高电压；在导通状态时，具有...
