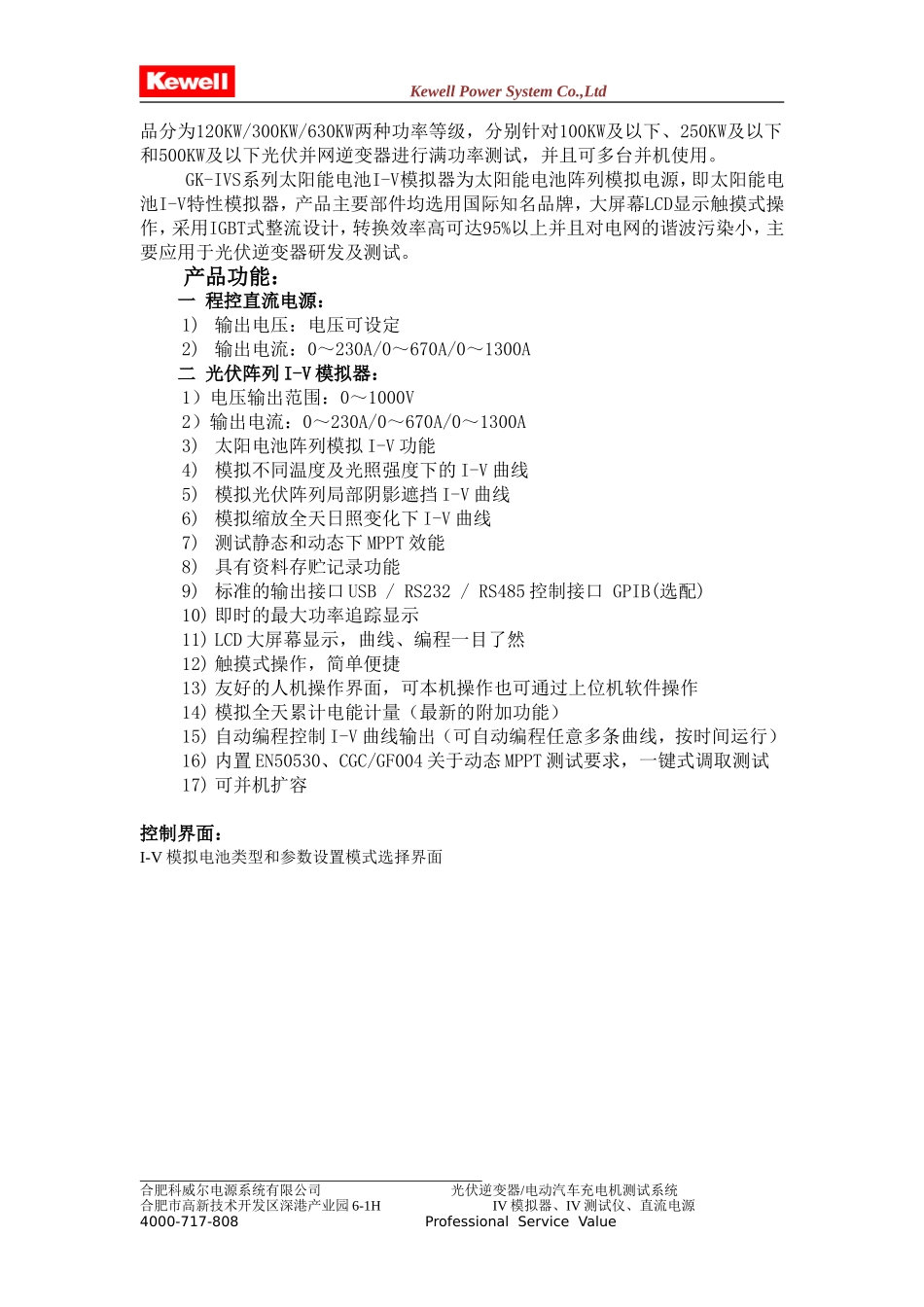

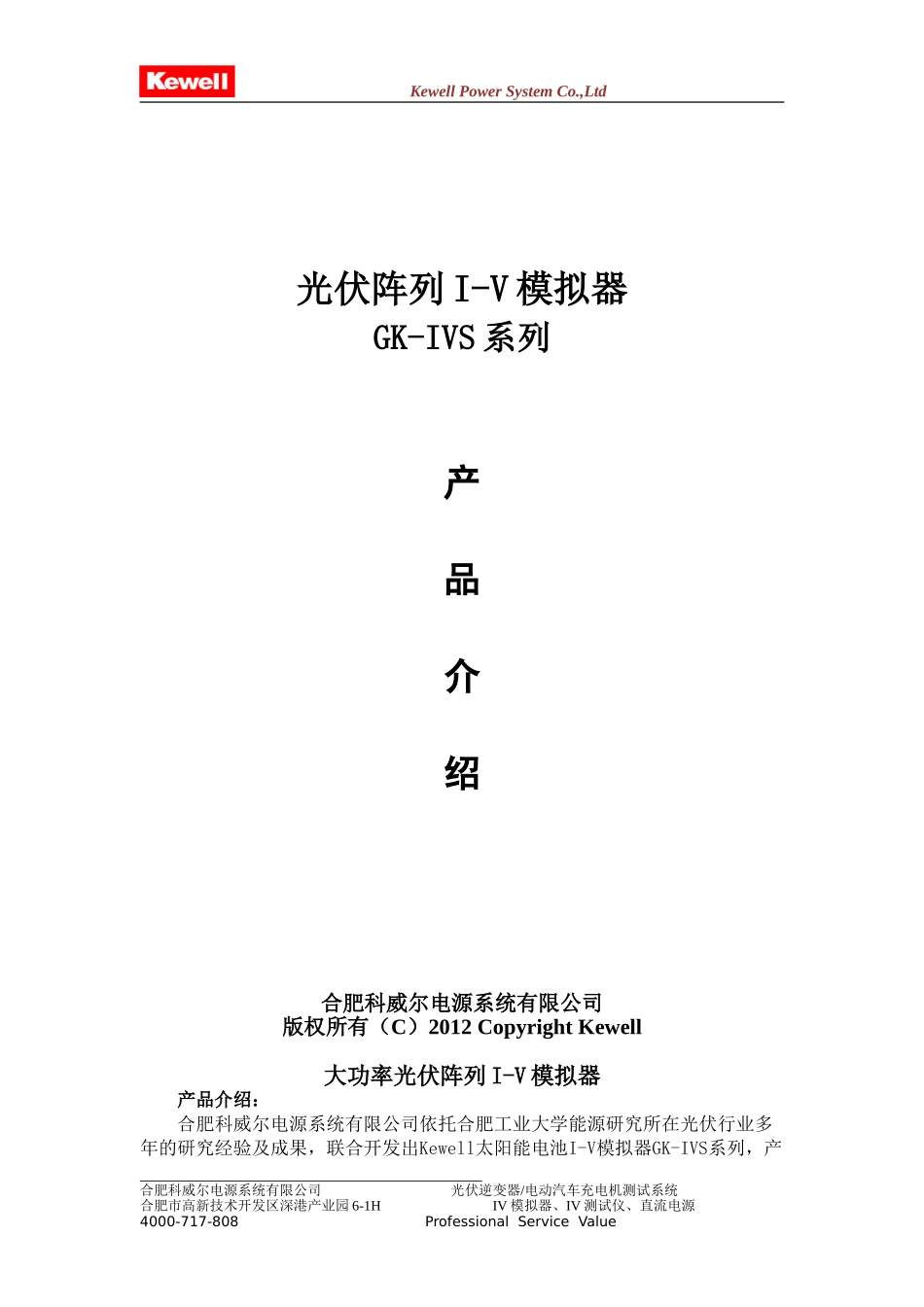

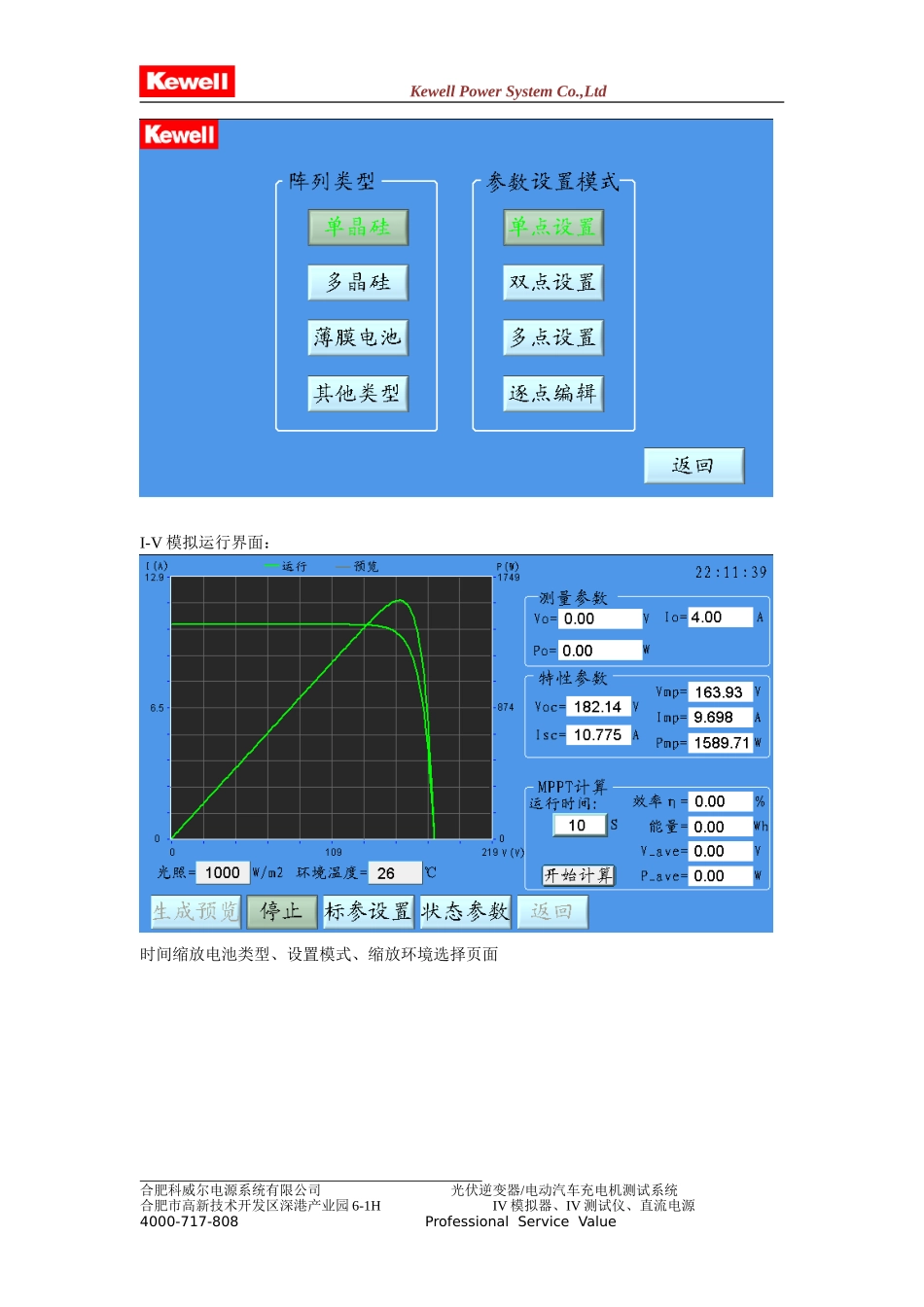

KewellPowerSystemCo.,Ltd光伏阵列I-V模拟器GK-IVS系列产品介绍合肥科威尔电源系统有限公司版权所有（C）2012CopyrightKewell大功率光伏阵列I-V模拟器产品介绍：合肥科威尔电源系统有限公司依托合肥工业大学能源研究所在光伏行业多年的研究经验及成果，联合开发出Kewell太阳能电池I-V模拟器GK-IVS系列，产合肥科威尔电源系统有限公司光伏逆变器/电动汽车充电机测试系统合肥市高新技术开发区深港产业园6-1HIV模拟器、IV测试仪、直流电源4000-717-808ProfessionalServiceValueKewellPowerSystemCo.,Ltd品分为120KW/300KW/630KW两种功率等级，分别针对100KW及以下、250KW及以下和500KW及以下光伏并网逆变器进行满功率测试，并且可多台并机使用。GK-IVS系列太阳能电池I-V模拟器为太阳能电池阵列模拟电源，即太阳能电池I-V特性模拟器，产品主要部件均选用国际知名品牌，大屏幕LCD显示触摸式操作，采用IGBT式整流设计，转换效率高可达95%以上并且对电网的谐波污染小，主要应用于光伏逆变器研发及测试。产品功能：一程控直流电源：1)输出电压：电压可设定2)输出电流：0～230A/0～670A/0～1300A二光伏阵列I-V模拟器：1）电压输出范围：0～1000V2）输出电流：0～230A/0～670A/0～1300A3)太阳电池阵列模拟I-V功能4)模拟不同温度及光照强度下的I-V曲线5)模拟光伏阵列局部阴影遮挡I-V曲线6)模拟缩放全天日照变化下I-V曲线7)测试静态和动态下MPPT效能8)具有资料存贮记录功能9)标准的输出接口USB/RS232/RS485控制接口GPIB(选配)10)即时的最大功率追踪显示11)LCD大屏幕显示，曲线、编程一目了然12)触摸式操作，简单便捷13)友好的人机操作界面，可本机操作也可通过上位机软件操作14)模拟全天累计电能计量（最新的附加功能）15)自动编程控制I-V曲线输出（可自动编程任意多条曲线，按时间运行）16)内置EN50530、CGC/GF004关于动态MPPT测试要求，一键式调取测试17)可并机扩容控制界面：I-V模拟电池类型和参数设置模式选择界面合肥科威尔电源系统有限公司光伏逆变器/电动汽车充电机测试系统合肥市高新技术开发区深港产业园6-1HIV模拟器、IV测试仪、直流电源4000-717-808ProfessionalServiceValueKewellPowerSystemCo.,LtdI-V模拟运行界面：时间缩放电池类型、设置模式、缩放环境选择页面合肥科威尔电源系统有限公司光伏逆变器/电动汽车充电机测试系统合肥市高新技术开发区深港产业园6-1HIV模拟器、IV测试仪、直流电源4000-717-808ProfessionalServiceValueKewellPowerSystemCo.,Ltd时间缩放运行界面：合肥科威尔电源系统有限公司光伏逆变器/电动汽车充电机测试系统合肥市高新技术开发区深港产业园6-1HIV模拟器、IV测试仪、直流电源4000-717-808ProfessionalServiceValueKewellPowerSystemCo.,Ltd产品规格：项目主要技术规格120KW300KW630KW输入相位3φ4W＋G电压220V/380V±10%频率50Hz±10%输出输出电压0～1000V输出额定电流0～230A0～670A0～1300A限流设定0～230A0～670A0～1300A电源稳压率≤0.5%负载稳压率≤0.5%整机效率＞95%曲线生成≤4000点设定精度输出电压0.1V输出电流0.1A通讯和操作操作界面大屏幕液晶通讯标配RS232/485，选配GPIB/USB存储上位机可任意存储多条曲线，内置120条曲线保护输入过压、过流输出过压、过温、过流告警功能声光告警机械部分尺寸（宽×高×深）1100×1800×900mm1300×2000×1200mm4000×2000×900mm重量800Kg1500kg4200kg环境条件和安全防护等级IP20(室内)冷却方式强制风冷环境温度-25～+40℃相对湿度20-95%（非凝结)噪音＜65dB合肥科威尔电源系统有限公司光伏逆变器/电动汽车充电机测试系统合肥市高新技术开发区深港产业园6-1HIV模拟器、IV测试仪、直流电源4000-717-808ProfessionalServiceValue
