HYC1-pid控制器使用说明书VIP免费

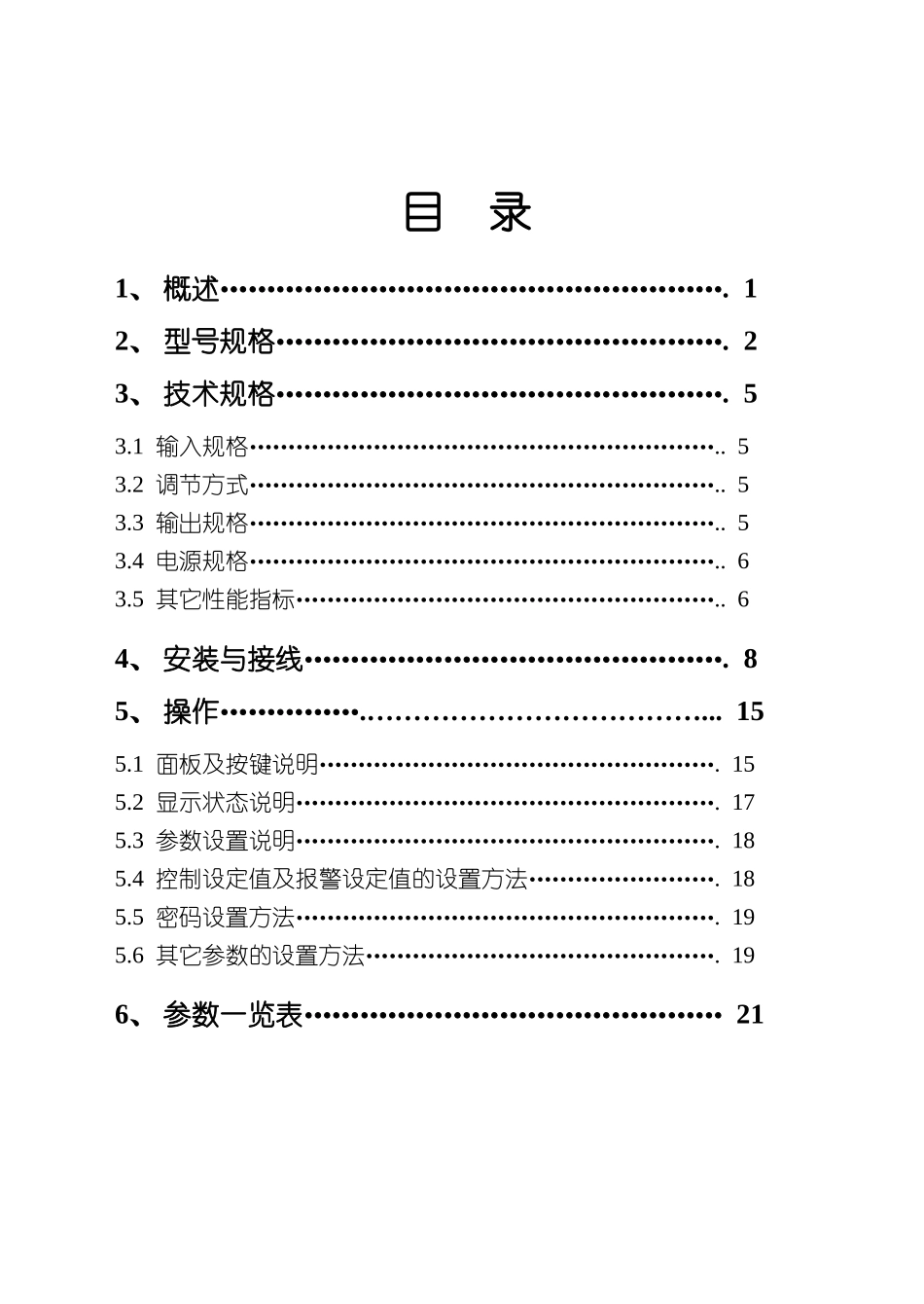

HYC1-pid控制器使用说明书_第1页
1/59

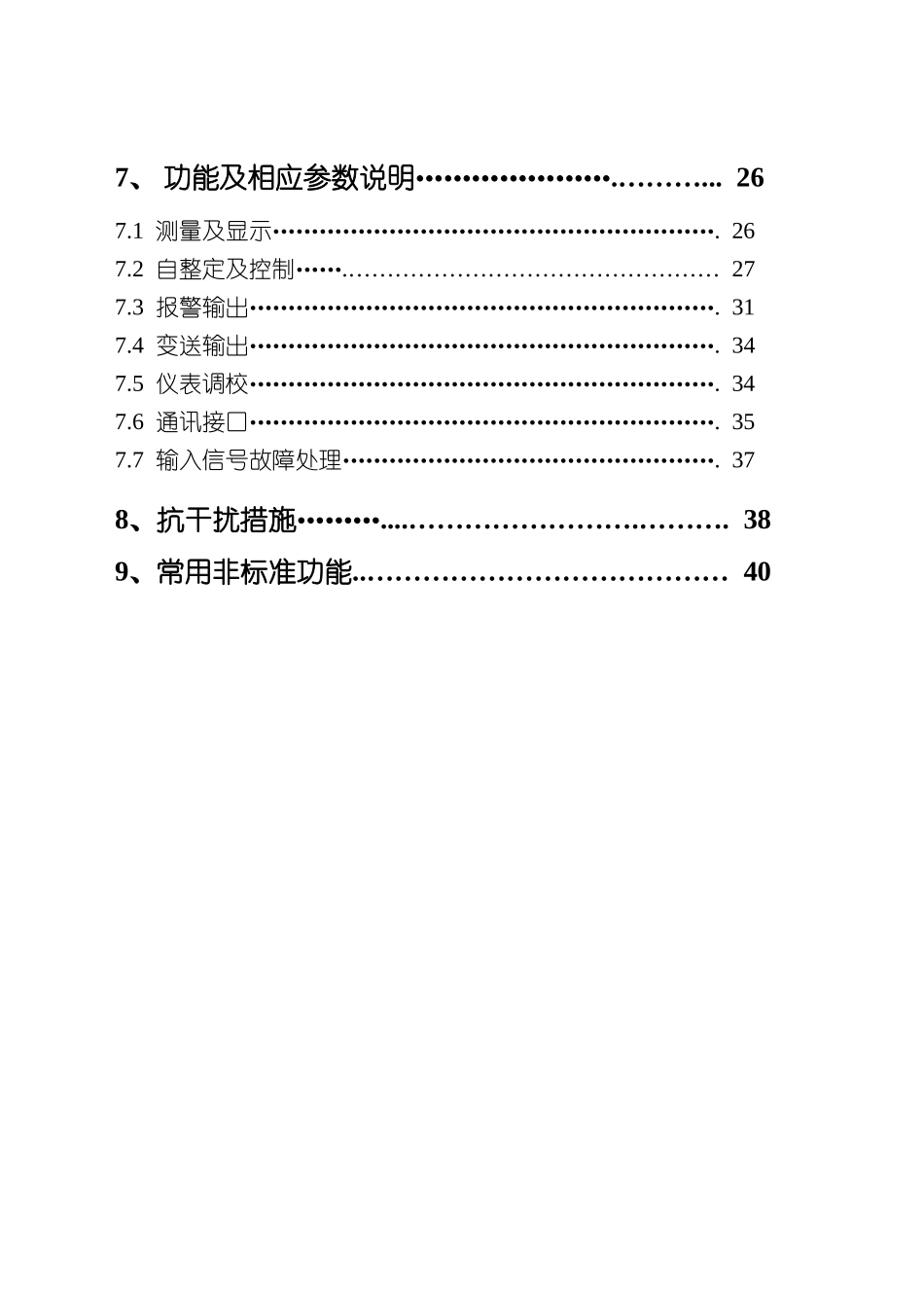

HYC1-pid控制器使用说明书_第2页
2/59

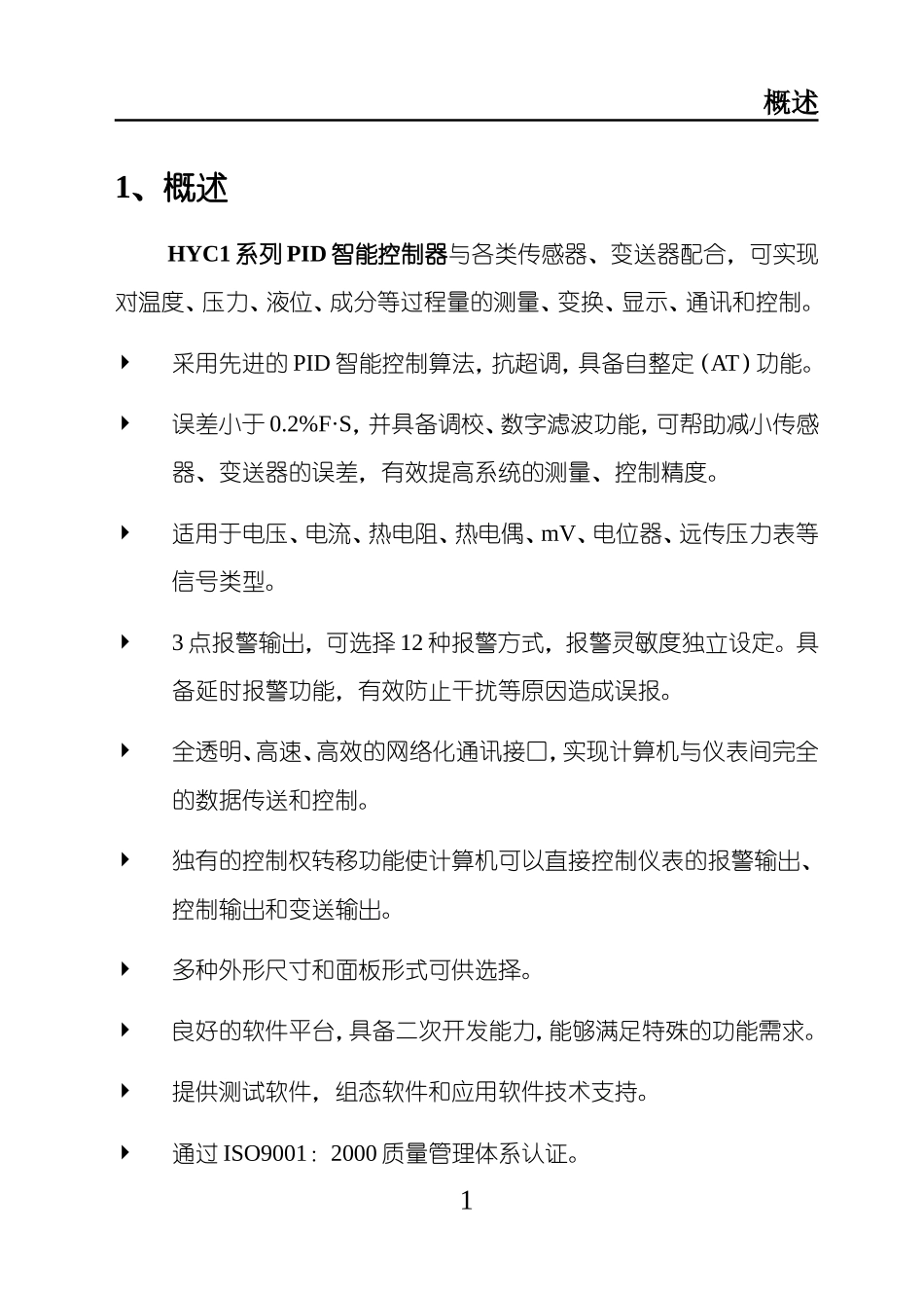

HYC1-pid控制器使用说明书_第3页
3/59
目录1、概述……………………………………………….12、型号规格………………………………………….23、技术规格………………………………………….53.1输入规格……………………………………………………..53.2调节方式……………………………………………………..53.3输出规格……………………………………………………..53.4电源规格……………………………………………………..63.5其它性能指标………………………………………………..64、安装与接线……………………………………….85、操作…………….………………………………...155.1面板及按键说明…………………………………………….155.2显示状态说明……………………………………………….175.3参数设置说明……………………………………………….185.4控制设定值及报警设定值的设置方法…………………….185.5密码设置方法……………………………………………….195.6其它参数的设置方法……………………………………….196、参数一览表………………………………………217、功能及相应参数说明………………….………...267.1测量及显示………………………………………………….267.2自整定及控制…….…………………………………………277.3报警输出…………………………………………………….317.4变送输出…………………………………………………….347.5仪表调校…………………………………………………….347.6通讯接口…………………………………………………….357.7输入信号故障处理………………………………………….378、抗干扰措施………....…………………….……….389、常用非标准功能..…………………………………40概述1、概述HYC1系列PID智能控制器与各类传感器、变送器配合,可实现对温度、压力、液位、成分等过程量的测量、变换、显示、通讯和控制。采用先进的PID智能控制算法,抗超调,具备自整定(AT)功能。误差小于0.2%F·S,并具备调校、数字滤波功能,可帮助减小传感器、变送器的误差,有效提高系统的测量、控制精度。适用于电压、电流、热电阻、热电偶、mV、电位器、远传压力表等信号类型。3点报警输出,可选择12种报警方式,报警灵敏度独立设定。具备延时报警功能,有效防止干扰等原因造成误报。全透明、高速、高效的网络化通讯接口,实现计算机与仪表间完全的数据传送和控制。独有的控制权转移功能使计算机可以直接控制仪表的报警输出、控制输出和变送输出。多种外形尺寸和面板形式可供选择。良好的软件平台,具备二次开发能力,能够满足特殊的功能需求。提供测试软件,组态软件和应用软件技术支持。通过ISO9001:2000质量管理体系认证。1概述产品获得权威机构电磁兼容(EMC)检验证书。2型号规格2、型号规格HYC1—TCABSV1:仪表基本功能HYC1型为内给定(定值控制)调节仪2:外形尺寸A:横式160×80×125或竖式80×160×125(W×H×L)B:96×96×112(W×H×L)C:横式96×48×112或竖式48×96×112(W×H×L)3:面板形式H:横式S:竖式F:方形4:输入信号E:热电偶或辐射感温计R:热电阻或电阻I:直流电流V:直流电压312345678910型号规格M:mV信号W:电位器L:远传压力表4型号规格5:报警点数量T0:无报警T1~T3:1~3点报警6:控制输出C0:无输出C1:电流输出(4~20)mA、(0~10)mA或(0~20)mAC2:电压输出(0~5)V、(1~5)VC3:电压输出(0~10)VC4:固态继电器驱动电压输出C5:可控硅无触点常开式输出C6:可控硅过零触发输出C7:继电器触点开关输出7:变送输出A0:无输出A1:电流输出(4~20)mA、(0~10)mA或(0~20)mAA2:电压输出(0~5)V、(1~5)V5型号规格A3:电压输出(0~10)VA4:其它输出8:外供电源B0:无外供电源B1:外供24VDCB2:外供12VDCB3:外供精密电压源B4:外供精密恒流源B5:其它9:通讯接口S0:无通讯接口S1:RS232接口S2:RS485接口S3:RS422接口S4:BCD码接口(限A、B型仪表)10:仪表电源6型号规格V0:220VACV1:24VDCV2:12VDCV3:其它7技术规格3、技术规格3.1输入规格输入信号类型:电压...
