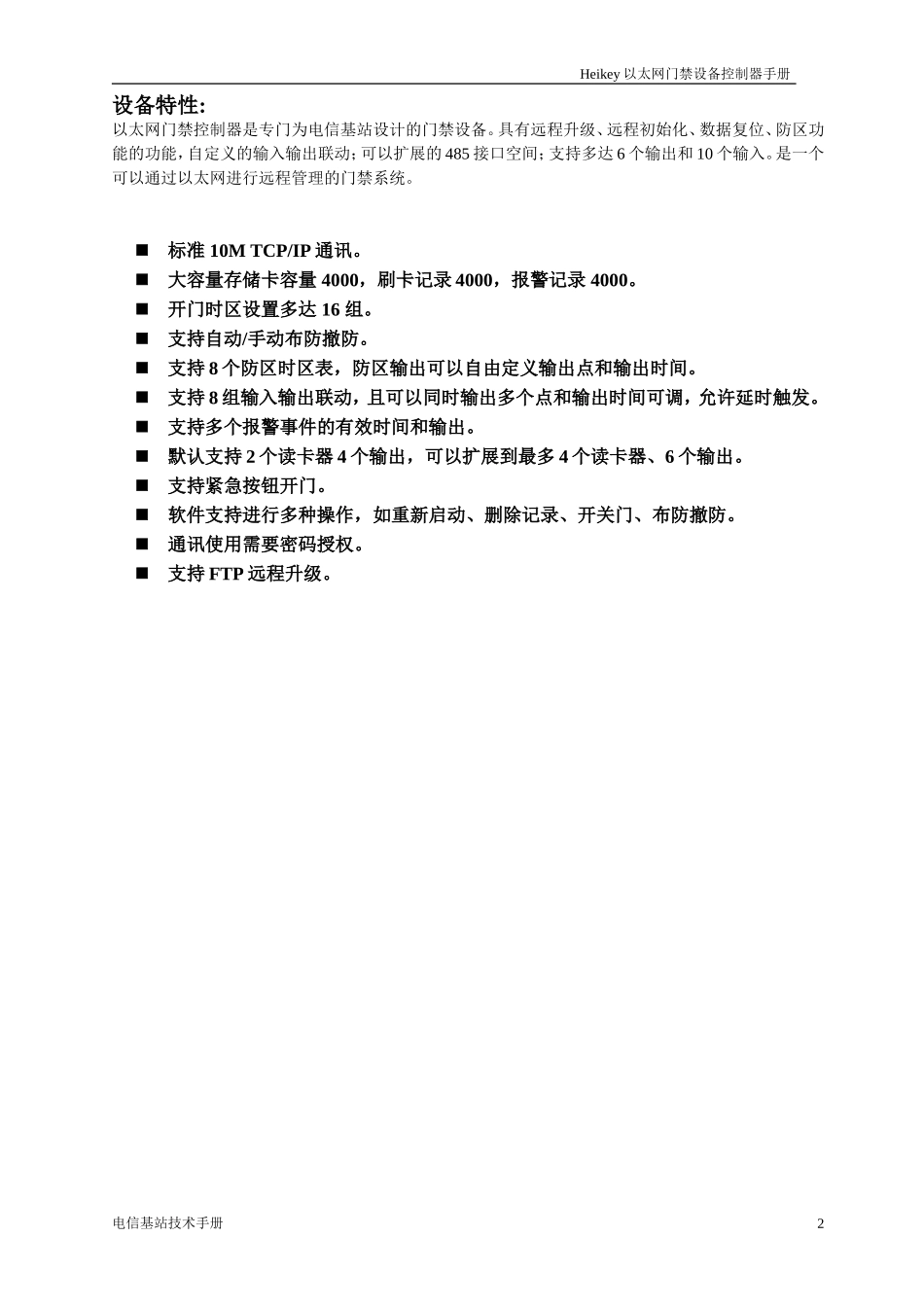

Heikey以太网门禁设备控制器手册以太网门禁设备控制器手册版本:1.0基站门禁专用日期:2007-3-122007-4-12初始版本完成电信基站技术手册1Heikey以太网门禁设备控制器手册设备特性:以太网门禁控制器是专门为电信基站设计的门禁设备。具有远程升级、远程初始化、数据复位、防区功能的功能，自定义的输入输出联动；可以扩展的485接口空间；支持多达6个输出和10个输入。是一个可以通过以太网进行远程管理的门禁系统。标准10MTCP/IP通讯。大容量存储卡容量4000，刷卡记录4000，报警记录4000。开门时区设置多达16组。支持自动/手动布防撤防。支持8个防区时区表，防区输出可以自由定义输出点和输出时间。支持8组输入输出联动，且可以同时输出多个点和输出时间可调，允许延时触发。支持多个报警事件的有效时间和输出。默认支持2个读卡器4个输出，可以扩展到最多4个读卡器、6个输出。支持紧急按钮开门。软件支持进行多种操作，如重新启动、删除记录、开关门、布防撤防。通讯使用需要密码授权。支持FTP远程升级。电信基站技术手册2Heikey以太网门禁设备控制器手册控制器主机结构电信基站技术手册3Heikey以太网门禁设备控制器手册电信基站技术手册4Heikey以太网门禁设备控制器手册配件列表序号项目规格数量1门禁主机板以太网控制器主机12电池12V7AH13开关电源Input48VDC,Output12VDC充电接口：13.8VDC14机箱黑色，尺寸310×270mm1电信基站技术手册5Heikey以太网门禁设备控制器手册电气特性整机输入：48VDC主机输入：12VDC电流：130mA－270mA（不包括锁）温度：-20℃—50℃湿度：10%~95%R.H主要参数表读卡器可接2个WG接口读卡器输出接口4个输入接口8个通讯接口TCP/IP10M支持网关，域名485接口扩展支持开放时区16个开放时间,支持有效日期防区时区8组输入输出联动8组防区检测1组鉴别方式单卡开门时间1－65535秒事件输出支持卡存储量4000刷卡事件4000报警记录2000脱机运行支持假日支持远程开门支持数据传输主动上传（非轮询）电信基站技术手册6Heikey以太网门禁设备控制器手册读卡器接口门禁主机使用WG读卡器做为读卡输入设备，通讯协议是WG26/34。默认有2个接口，分别是ReaderA和ReaderB。A接进门读卡器，安装在室外；B接出门读卡器，安装在室内。进门读卡器可以安装在锁内部。进门读卡器接线需要使用4条线。线定义12V正极12V负极数据0数据1标识12VGNDData0Data1线颜色红黑绿白出门读卡器接线的时候使用5条线。线定义12V正极12V负极数据0数据1声光控制线标识12VGNDData0Data1BuzzLED线颜色红黑绿白灰蓝其中声光控制线在读卡器上面有2条线，在这里合并接在一起。输出接口输出接口默认有4个所有的输出接口都是干接点，也就是只提供开关功能。通过这些接口来对被控制设备进行通断动作。接口列表：输出接口防区报警报警输出门锁备用标识AlarmAAlarmALockALockB默认常闭常闭常闭常闭说明红外防区报警输出在控制器发生事件报警的输出点锁的控制点扩展功能备用电信基站技术手册7Heikey以太网门禁设备控制器手册输入接口默认8个输入接口，所有的输入接口都是通断动作，也就是使用开关设备来控制，如按钮、碎玻等。红外防区探测输入接口必须在防区布防以后有效，可以通过软件布防，或者自动延迟一段时间后布防。按钮输入在短接的时候起作用，输入接口有效表。序号输入接口生效方向标识1红外防区检测断路MSGD2紧急按钮断路MSGC3钥匙识别闭合MSGB4门状态断路闭合MSGA5备用B闭合EXITD6锁状态断路闭合EXITC7备用B闭合EXITB8按钮闭合EXITA控制器复位控制器提供复位功能，有3个方法复位操作操作如下：方法一：硬件复位1.断开电源2.拔下复位挑线（红色JP4）3.通电，等35秒4.控制器鸣叫2声5.断电6.插上跳线7.通电复位完成。说明：硬件复位后，所有的参数变为默认值，包括IP地址；方法二：Web复位1.打开浏览器，如IE，输入控制器IP地址，回车。2.看到登录界面，输入密码，默认88888888,(8个8)3.登录后单击复位按钮后，关闭浏览器IE。4.控制器将开始重新启动，启动时间30秒后复位完成。说明：Web复位后，P地址保持不变，其他数据变为默认值。方法三：软件复位使用软件通信后可以操作复位指令通...
