《铝合金建筑型材》GB5237.1-2008型材尺寸偏差讲解VIP免费

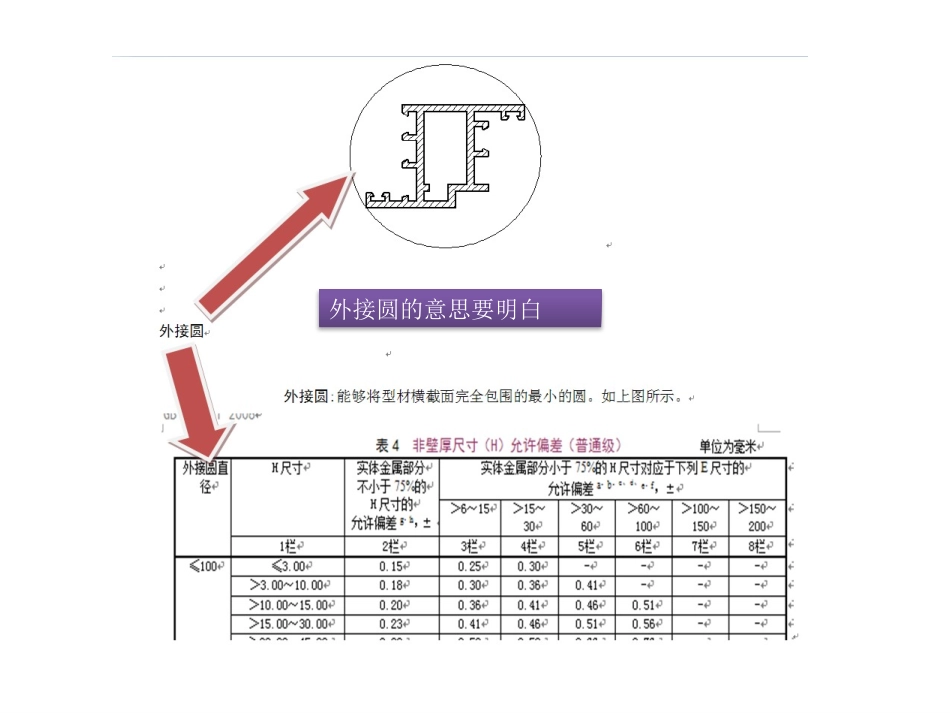

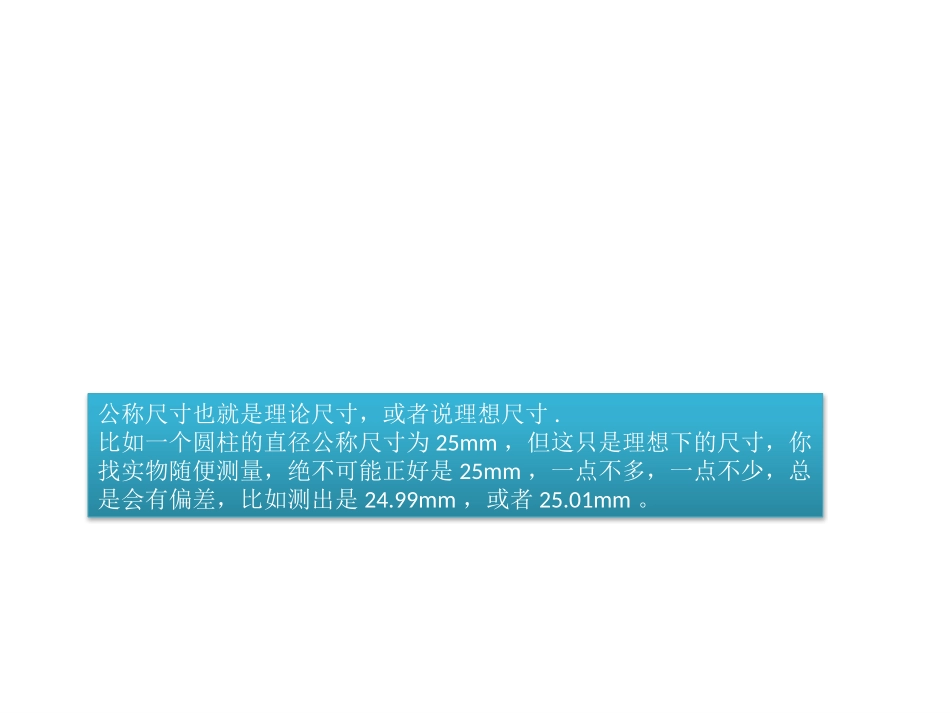

•本讲解只针对本国标中几个不清晰的点进行详细说明，其余部分，认真阅读国标原件，都不难理解，就不再多说。•个人水平有限，如有错误，还请批评指正。••个人原创作者：王欢20130313铝合金建筑型材GB5237.1-2008的讲解外接圆的意思要明白公称尺寸也就是理论尺寸，或者说理想尺寸.比如一个圆柱的直径公称尺寸为25mm，但这只是理想下的尺寸，你找实物随便测量，绝不可能正好是25mm，一点不多，一点不少，总是会有偏差，比如测出是24.99mm，或者25.01mm。公称尺寸也就是理论尺寸，或者说理想尺寸.比如一个圆柱的直径公称尺寸为25mm，但这只是理想下的尺寸，你找实物随便测量，绝不可能正好是25mm，一点不多，一点不少，总是会有偏差，比如测出是24.99mm，或者25.01mm。对“实体金属部分不小于75%的H尺寸”的个人理解Ｈ尺寸－－Ｈ１、Ｈ２、H3等，含有H的都叫Ｈ尺寸。实体金属部分不小于75%的H尺寸指的是相应H尺寸的75%像图上圈的地方就是“实体金属部分”如图4中的H2，其实体金属部分为H2尺寸的100%，那么这个H2就属于“实体金属部分不小于75%的H尺寸”如图6中的H1，其实体金属部分为H1的0%，那么这个H1就不属于“实体金属部分不小于75%的H尺寸”如图6中的H2，其实体金属部分为H2的100%，那么这个H2就属于“实体金属部分不小于75%的H尺寸”注意：对不同的图，有不同的要求。解释：尺寸H1的允许偏差值采用以尺寸H2作为H尺寸时，对应E尺寸的允许偏差值例：图10，如果外接圆直径为80mm，E为45mm，H的理论尺寸为12mm，而实际测量尺寸为12.25mm,那么尺寸H合格吗？思路：首先由外接圆直径为80mm,把目标锁定在表格中“《100”的红框范围内。再根据H的理论尺寸为12mm,属于“>10~15”，把目标缩小到色框内。其次，很显然实体金属部分为0%，小于75%，所以H的允许偏差在3~8栏选取（这在表中最下方的c项说明中也指出了），即绿色框内。再次，由E的尺寸为45mm，属于“>30~60”，再把目标缩小到紫色框内。得出H的允许偏差为正负0.39,即只要实际测量尺寸在12-0.39到12+0.39之间，即为合格。显然例子中给的12.25合格。
