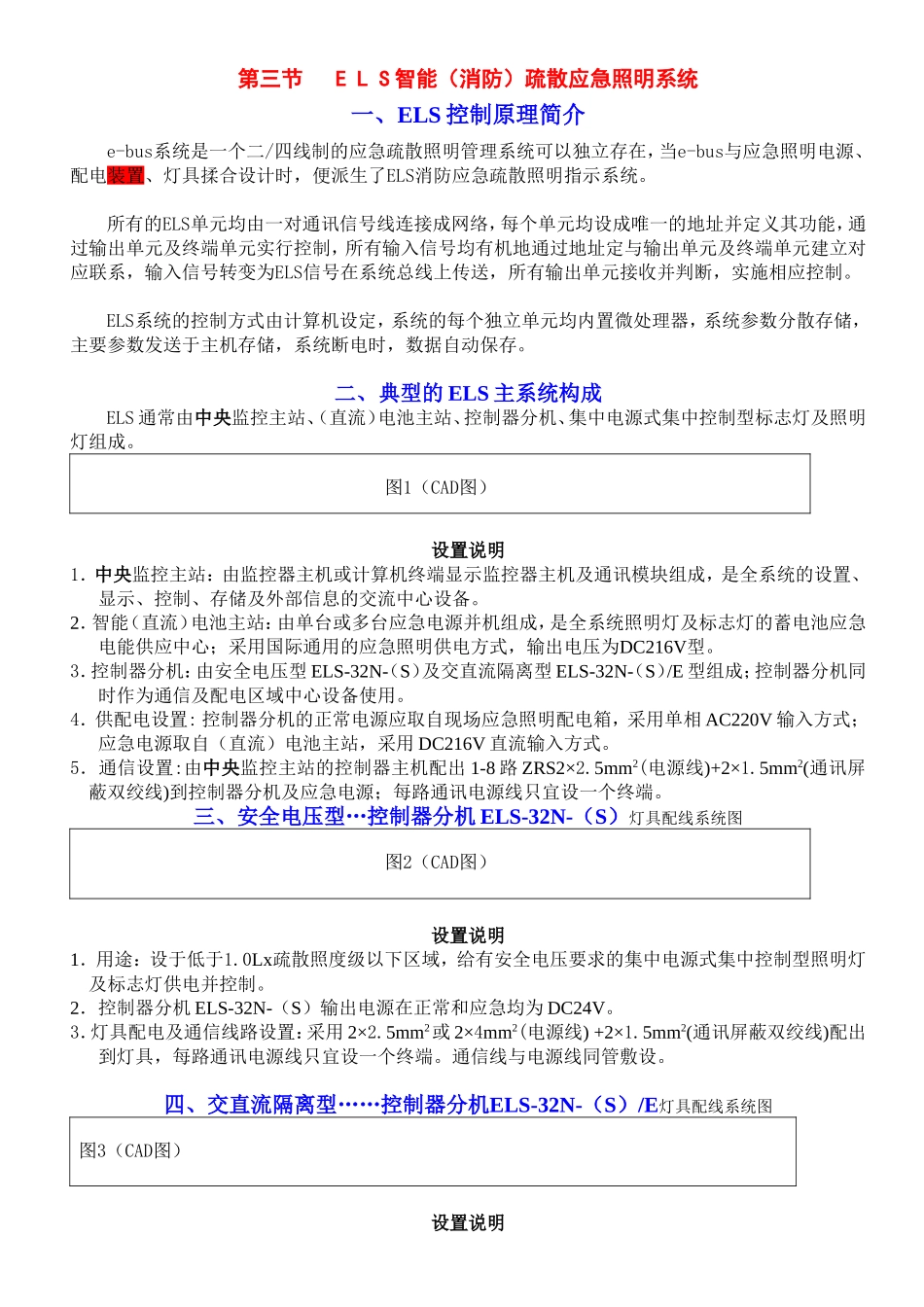

第三节ELS智能（消防）疏散应急照明系统一、ELS控制原理简介e-bus系统是一个二/四线制的应急疏散照明管理系统可以独立存在，当e-bus与应急照明电源、配电装置、灯具揉合设计时，便派生了ELS消防应急疏散照明指示系统。所有的ELS单元均由一对通讯信号线连接成网络，每个单元均设成唯一的地址并定义其功能，通过输出单元及终端单元实行控制，所有输入信号均有机地通过地址定与输出单元及终端单元建立对应联系，输入信号转变为ELS信号在系统总线上传送，所有输出单元接收并判断，实施相应控制。ELS系统的控制方式由计算机设定，系统的每个独立单元均内置微处理器，系统参数分散存储，主要参数发送于主机存储，系统断电时，数据自动保存。二、典型的ELS主系统构成ELS通常由中央监控主站、（直流）电池主站、控制器分机、集中电源式集中控制型标志灯及照明灯组成。图1（CAD图）设置说明1．中央监控主站：由监控器主机或计算机终端显示监控器主机及通讯模块组成，是全系统的设置、显示、控制、存储及外部信息的交流中心设备。2．智能（直流）电池主站：由单台或多台应急电源并机组成，是全系统照明灯及标志灯的蓄电池应急电能供应中心；采用国际通用的应急照明供电方式，输出电压为DC216V型。3．控制器分机：由安全电压型ELS-32N-（S）及交直流隔离型ELS-32N-（S）/E型组成；控制器分机同时作为通信及配电区域中心设备使用。4．供配电设置:控制器分机的正常电源应取自现场应急照明配电箱，采用单相AC220V输入方式；应急电源取自（直流）电池主站，采用DC216V直流输入方式。5．通信设置:由中央监控主站的控制器主机配出1-8路ZRS2×2.5mm2(电源线)+2×1.5mm2(通讯屏蔽双绞线)到控制器分机及应急电源；每路通讯电源线只宜设一个终端。三、安全电压型…控制器分机ELS-32N-（S）灯具配线系统图图2（CAD图）设置说明1．用途：设于低于1.0Lx疏散照度级以下区域，给有安全电压要求的集中电源式集中控制型照明灯及标志灯供电并控制。2．控制器分机ELS-32N-（S）输出电源在正常和应急均为DC24V。3．灯具配电及通信线路设置：采用2×2.5mm2或2×4mm2(电源线)+2×1.5mm2(通讯屏蔽双绞线)配出到灯具，每路通讯电源线只宜设一个终端。通信线与电源线同管敷设。四、交直流隔离型……控制器分机ELS-32N-（S）/E灯具配线系统图图3（CAD图）设置说明1．用途:设于需要高疏散照度（5-11Lx）级以上区域，给高疏散照度级集中电源式集中控制型照明灯供电并控制。2．控制器分机ELS-32N-（S）/E在正常状态输出电源为AC220V50Hz，应急状态为DC216V。3．灯具配电线路设置：采用2×2.5mm2电源线，按常规布置。4．灯具通信线路设置：采用2×1.5mm2(通讯屏蔽双绞线)配出到灯具，每路通讯电源线只宜设一个终端；与电源线分管敷设。五、设备型号及技术参数（一）、中央监控主站1．中央监控主站组成：可采用下列三种方式之一图4-1（CAD图）图4-2（CAD）图4-3（CAD）2．产品规格型号序号产品通信回路数最大通信容量外型尺（mm）高x宽x厚备注名称型号规格应急电源+控制器分机地址灯具地址1监控器主机ELS-32N1-41282048550*400*145单面壁挂3计算机终端显示监控器主机ELS-32N-RCT4-825640961800*600*500单面落地8通讯模块T-CAN——（二）、智能（直流）电池主站------UBS216V-512M/ELS-32N1．组成示意图图5（CAD图）2．规格型号一览表序号产品额定应急容量最多输出模块数外型尺寸mm宽*厚*高备注名称型号规格1智能（直流）电源主站UBS216V-512M/ELS-32NM=15KVA.h4600*450*1400单面落地安装2M=210KVA.h4650*600*22003M=315KVA.h8800*600*22004M=420KVA.h8800*600*2200（三）、控制器分机1．安全电压型……控制器分机2．交直流隔离型……控制器分机ELS-32N-（S）ELS-32N-（S）/E图6（CAD图）图7（CAD图）3．规格型号一览表序号产品输出回路数额定功率外型尺寸mm高X宽X厚名称型号规格1安全电压型(S)/044300VA650x400x150控制器分机ELS-32N2(S)/088600VA650x400x2203交直流隔离型控制器分机(S)/E0445KVA800x600x2204(S)/E08810KVA1200x600x250（四）、安全电压类---集中电源式集中控制型---标志灯/照明灯1．本体构成及用途：DC24V输...
