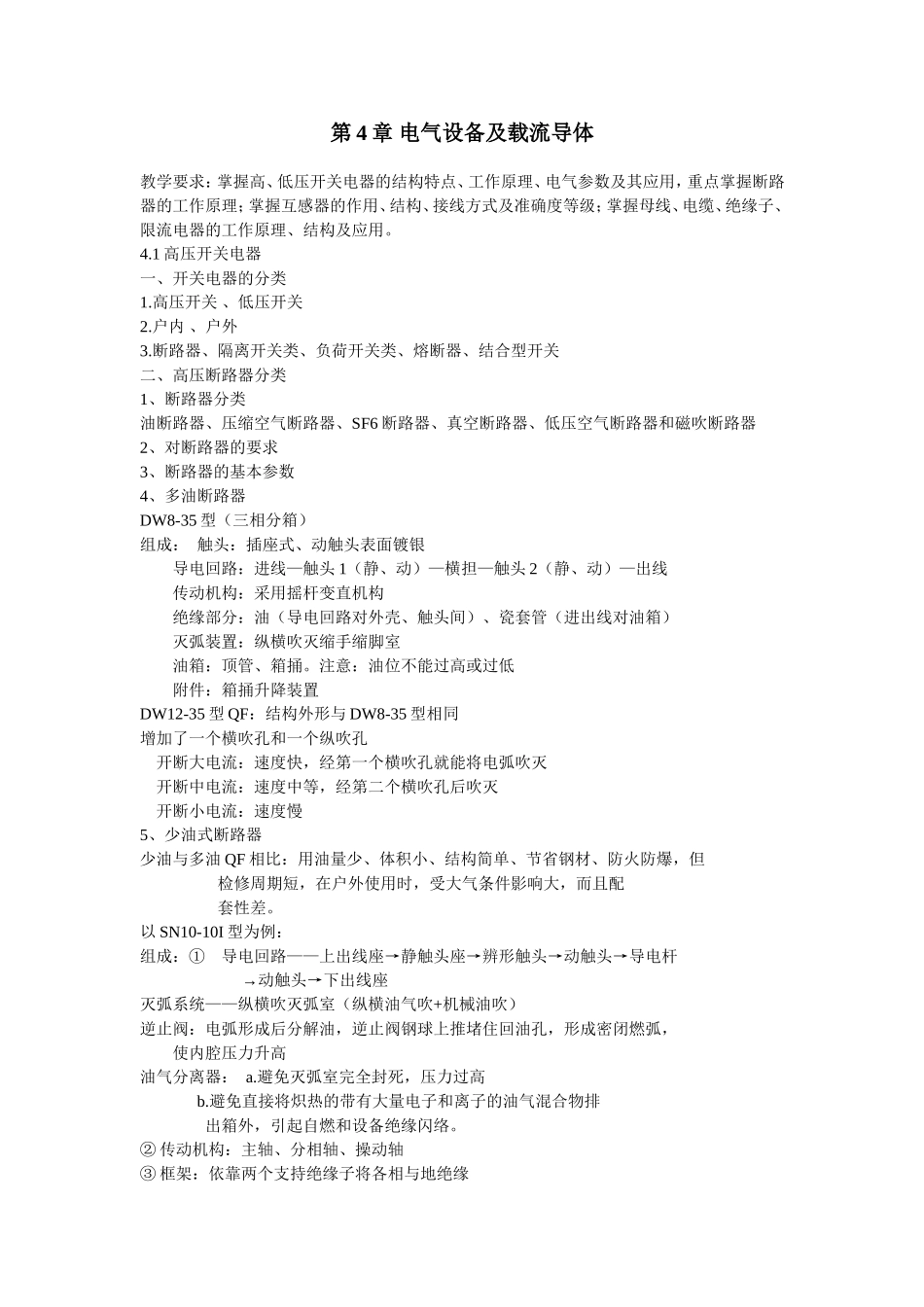

第04章电气设备及载流导体_第1页
1/6

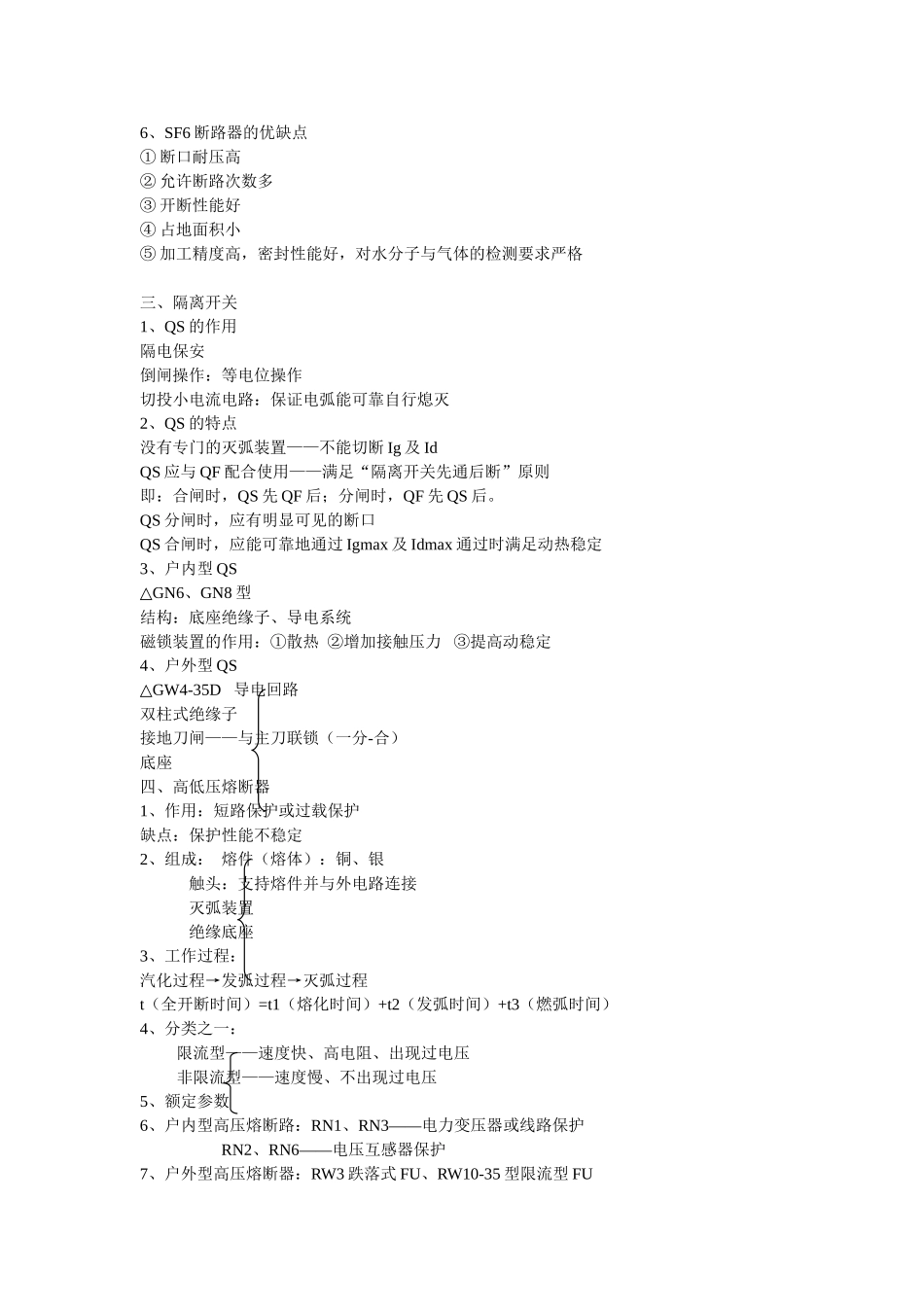

第04章电气设备及载流导体_第2页
2/6

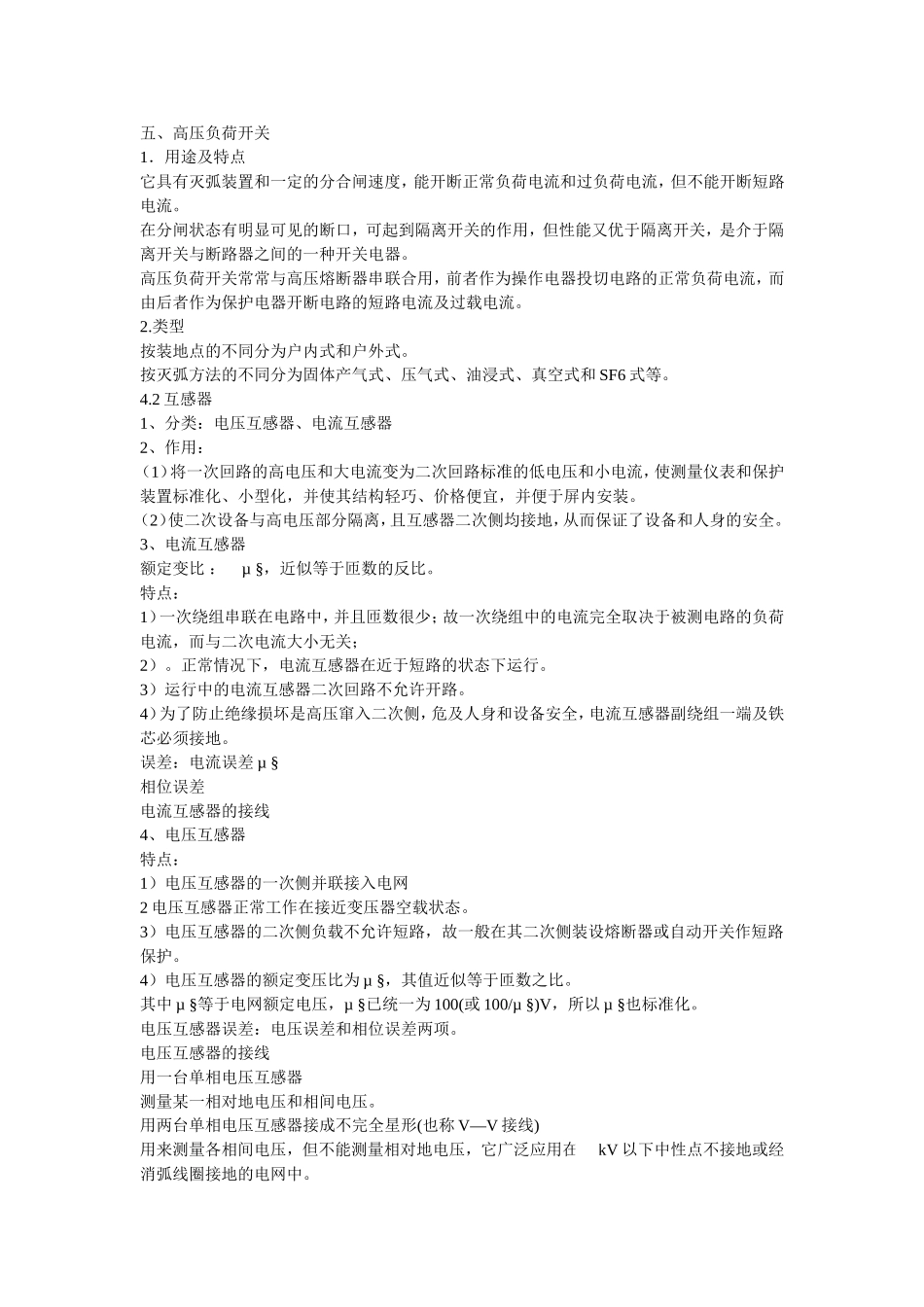

第04章电气设备及载流导体_第3页
3/6
第4章电气设备及载流导体教学要求:掌握高、低压开关电器的结构特点、工作原理、电气参数及其应用,重点掌握断路器的工作原理;掌握互感器的作用、结构、接线方式及准确度等级;掌握母线、电缆、绝缘子、限流电器的工作原理、结构及应用。4.1高压开关电器一、开关电器的分类1.高压开关、低压开关2.户内、户外3.断路器、隔离开关类、负荷开关类、熔断器、结合型开关二、高压断路器分类1、断路器分类油断路器、压缩空气断路器、SF6断路器、真空断路器、低压空气断路器和磁吹断路器2、对断路器的要求3、断路器的基本参数4、多油断路器DW8-35型(三相分箱)组成:触头:插座式、动触头表面镀银导电回路:进线—触头1(静、动)—横担—触头2(静、动)—出线传动机构:采用摇杆变直机构绝缘部分:油(导电回路对外壳、触头间)、瓷套管(进出线对油箱)灭弧装置:纵横吹灭缩手缩脚室油箱:顶管、箱捅。注意:油位不能过高或过低附件:箱捅升降装置DW12-35型QF:结构外形与DW8-35型相同增加了一个横吹孔和一个纵吹孔开断大电流:速度快,经第一个横吹孔就能将电弧吹灭开断中电流:速度中等,经第二个横吹孔后吹灭开断小电流:速度慢5、少油式断路器少油与多油QF相比:用油量少、体积小、结构简单、节省钢材、防火防爆,但检修周期短,在户外使用时,受大气条件影响大,而且配套性差。以SN10-10I型为例:组成:①导电回路——上出线座→静触头座→辨形触头→动触头→导电杆→动触头→下出线座灭弧系统——纵横吹灭弧室(纵横油气吹+机械油吹)逆止阀:电弧形成后分解油,逆止阀钢球上推堵住回油孔,形成密闭燃弧,使内腔压力升高油气分离器:a.避免灭弧室完全封死,压力过高b.避免直接将炽热的带有大量电子和离子的油气混合物排出箱外,引起自燃和设备绝缘闪络。②传动机构:主轴、分相轴、操动轴③框架:依靠两个支持绝缘子将各相与地绝缘6、SF6断路器的优缺点①断口耐压高②允许断路次数多③开断性能好④占地面积小⑤加工精度高,密封性能好,对水分子与气体的检测要求严格三、隔离开关1、QS的作用隔电保安倒闸操作:等电位操作切投小电流电路:保证电弧能可靠自行熄灭2、QS的特点没有专门的灭弧装置——不能切断Ig及IdQS应与QF配合使用——满足“隔离开关先通后断”原则即:合闸时,QS先QF后;分闸时,QF先QS后。QS分闸时,应有明显可见的断口QS合闸时,应能可靠地通过Igmax及Idmax通过时满足动热稳定3、户内型QSGN6△、GN8型结构:底座绝缘子、导电系统磁锁装置的作用:①散热②增加接触压力③提高动稳定4、户外型QSGW4-35D△导电回路双柱式绝缘子接地刀闸——与主刀联锁(一分-合)底座四、高低压熔断器1、作用:短路保护或过载保护缺点:保护性能不稳定2、组成:熔件(熔体):铜、银触头:支持熔件并与外电路连接灭弧装置绝缘底座3、工作过程:汽化过程→发弧过程→灭弧过程t(全开断时间)=t1(熔化时间)+t2(发弧时间)+t3(燃弧时间)4、分类之一:限流型——速度快、高电阻、出现过电压非限流型——速度慢、不出现过电压5、额定参数6、户内型高压熔断路:RN1、RN3——电力变压器或线路保护RN2、RN6——电压互感器保护7、户外型高压熔断器:RW3跌落式FU、RW10-35型限流型FU五、高压负荷开关1.用途及特点它具有灭弧装置和一定的分合闸速度,能开断正常负荷电流和过负荷电流,但不能开断短路电流。在分闸状态有明显可见的断口,可起到隔离开关的作用,但性能又优于隔离开关,是介于隔离开关与断路器之间的一种开关电器。高压负荷开关常常与高压熔断器串联合用,前者作为操作电器投切电路的正常负荷电流,而由后者作为保护电器开断电路的短路电流及过载电流。2.类型按装地点的不同分为户内式和户外式。按灭弧方法的不同分为固体产气式、压气式、油浸式、真空式和SF6式等。4.2互感器1、分类:电压互感器、电流互感器2、作用:(1)将一次回路的高电压和大电流变为二次回路标准的低电压和小电流,使测量仪表和保护装置标准化、小型化,并使其结构轻巧、价格便宜,并便于屏内安装。(2)使二次设备与高电压部分隔离,且互感器二次侧均接地,从而保证了设备和人身的安全。3、电流互...
