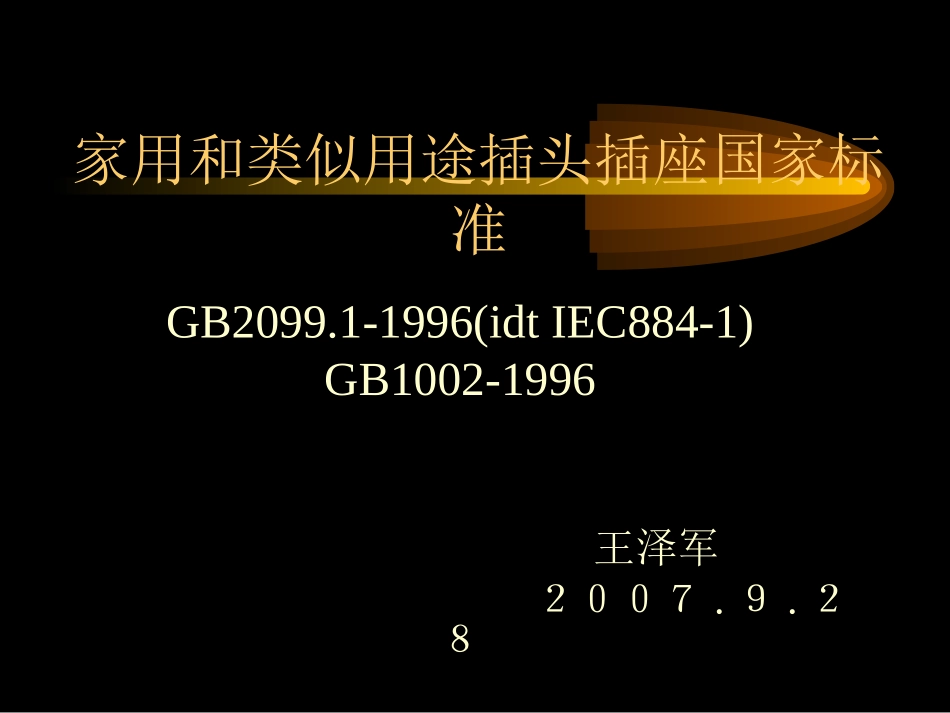

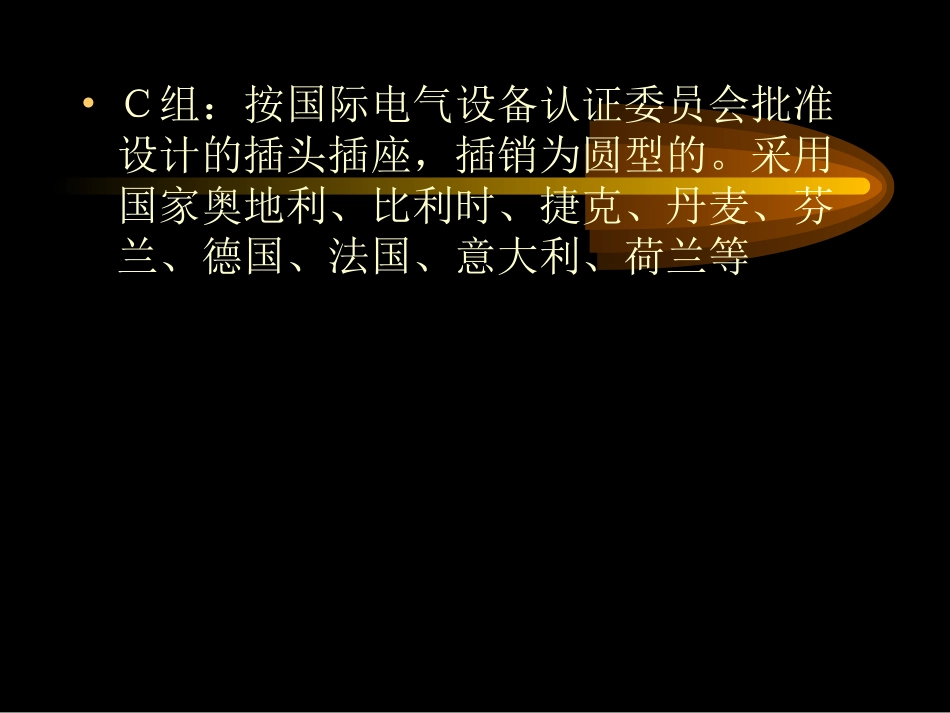

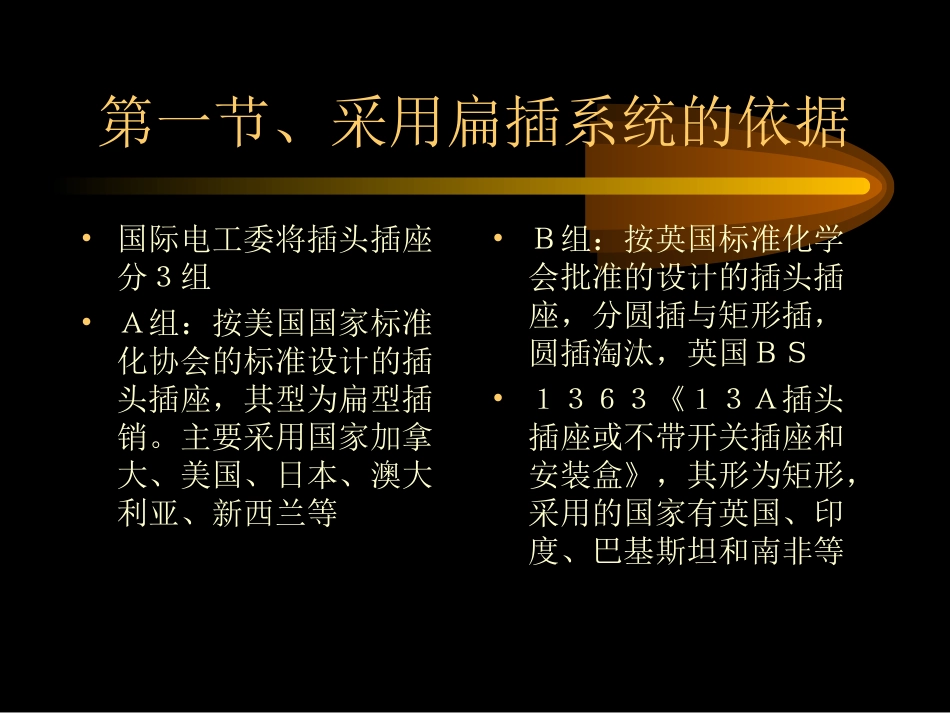

家用和类似用途插头插座国家标准GB2099.1-1996(idtIEC884-1)GB1002-1996王泽军２００７.９.２８第一节、采用扁插系统的依据•国际电工委将插头插座分３组•Ａ组：按美国国家标准化协会的标准设计的插头插座，其型为扁型插销。主要采用国家加拿大、美国、日本、澳大利亚、新西兰等•Ｂ组：按英国标准化学会批准的设计的插头插座，分圆插与矩形插，圆插淘汰，英国ＢＳ•１３６３《１３Ａ插头插座或不带开关插座和安装盒》，其形为矩形，采用的国家有英国、印度、巴基斯坦和南非等•Ｃ组：按国际电气设备认证委员会批准设计的插头插座，插销为圆型的。采用国家奥地利、比利时、捷克、丹麦、芬兰、德国、法国、意大利、荷兰等ＧＢ２０９９.１－１９９６主要技术安全水平•ＩＥＣ８８４.１规定了三种交流电压额定值；•１３０Ｖ、２５０Ｖ、４４０Ｖ•ＧＢ２０９９规定了２５０Ｖ、４４０Ｖ•ＩＥＣ８８４..１规定的额定电流值•２.５Ａ、６Ａ、１０Ａ、１６Ａ、３２Ａ•ＧＢ２０９９规定了６Ａ、１０Ａ、１６Ａ、３２Ａ•ＩＥＣ８８４－１规定额定频率５０Ｈｚ、６０Ｈｚ•ＧＢ２０９９规定５０Ｈｚ•ＩＥＣ标准规定插头插座工作温度不超过２５℃偶尔达到３５℃•ＧＢ规定工作环境温度不超过３５℃偶尔达到４０℃ＧＢ２０９９与ＧＢ１００２之联系•ＧＢ２０９９对插头插座的技术要求和安全要求予规定•ＧＢ１００２为满足ＧＢ２００９要求所规定的型式尺寸ＧＢ１００２配套用电线电缆•等同采用ＩＥＣ２２７和ＩＥＣ２４５。•目前ＧＢ５０１３、ＧＢ５０２３第二篇：ＧＢ２０９９.１《家用和类似用途插头插座•范围•１、适用场所（家庭、类似家庭场所）第二篇：ＧＢ２０９９.１《家用和类似用途插头插座•２、交流电压范围５０Ｖ－４４０Ｖ•３、电流范围≤３２Ａ；单相２５０Ｖ规定了６Ａ、１０Ａ、１６Ａ，•三相４４０Ｖ电压等级规定了１６Ａ、３２Ａ，无螺纹固定插座最大额定电流不超过１６Ａ。•产品的结构形式•无接地触头和有接地触头的固定式和移动式插头插座•电线组件中的插头及电线加长组件中的插头插座•作为电器一部分的插头插座•对工业插头插座和耦合器、特地电压插头本标准不适用。•使用环境温度３５度以下，无腐蚀、无爆炸性气体环境。引用标准•引用IEC227<额定电压450/750V及以下的聚氯乙烯绝缘电缆>和IEC245<额定电压450/750V及以下的橡胶绝缘电缆>关于实验的一般说明•一\基本技术要求•1.本标准要求的实验为型式试验•2.试样按交货状态,并在正常使用条件下进行试验.不可拆电器附件应至少1米的软缆进行试验.•除另有规定外,实验应该在15-35℃环境温度进行.•送样数量及要求•不可拆插头插座:共15个和3个备用样品•用3个试样进行除下列项目外的所有的有关试验•本标准23.2的试验用3个新试样•本标准23.4的实验用3个新试样•本标准24.10的实验用3个新试样•本标准28章用3个新试样•可拆线插头:共需9个试样和3个备用样品•3个试样进行除下列的所有有关实验•本标准24.10用3个新试样•本标准28用3个新试样•判定•有多于一个试样在任何一项试验中不合格,则判不合格.•有1个试样在任一试验中不合格.可用备用样品重复不合格项试验,如试验本标准20-22章试验中一项不合格,则应从本标准19章的那项复试,如不合格,判不合格.•如不同时送备样品,则只要试样不合格则判不合格.额定值•额定值是制造厂为插头插座产品在正常条件下所规定的量值,是电气互换配合参数.•电线加长组件中插头插座的额定电流和额定电压关系.分类•按电器附件分四类•对有害进水的防护等级分类•普通电器附件•正常安装在垂直表面上时,其防护等级为IPX0或IPX1•防溅电器附件IPX4•防喷电器附件IPX5•说明:防有害进水按IEC529或GB4208-93•IP代码的组成及含义•INTERNATIONPROTECTION(国际防护)•IP代码组成与含义组成数字或字母设备防护含义人防护含义代码IP--------第一特性防止固体异物进入防止接近危险部件4≥OD1.0MM金属线5防尘金属线第二特性4溅水5喷水附加A手背补充H高压设备•按接地措施分类•有接地触头和无接地触头.•按接软线方式分类•可拆卸与不可拆卸•按接地端子•螺纹端子\只能连接硬...
