第2章 凸轮控制绕线转子串电阻启动VIP免费

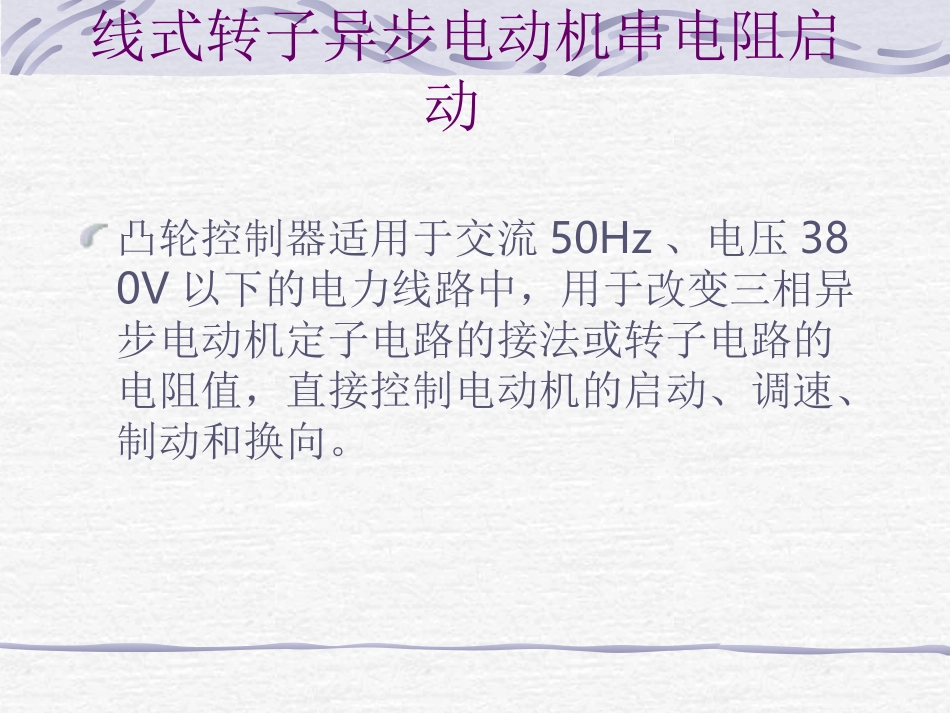

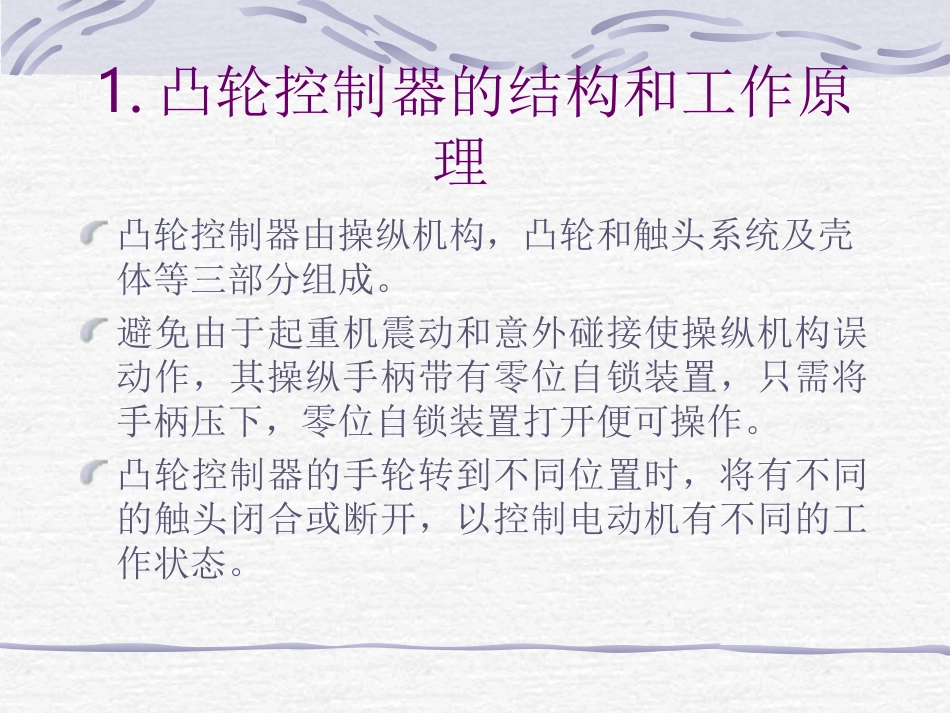

第十一讲2.7.2用凸轮控制器控制的绕线式转子异步电动机串电阻启动凸轮控制器适用于交流50Hz、电压380V以下的电力线路中，用于改变三相异步电动机定子电路的接法或转子电路的电阻值，直接控制电动机的启动、调速、制动和换向。1.凸轮控制器的结构和工作原理凸轮控制器由操纵机构，凸轮和触头系统及壳体等三部分组成。避免由于起重机震动和意外碰接使操纵机构误动作，其操纵手柄带有零位自锁装置，只需将手柄压下，零位自锁装置打开便可操作。凸轮控制器的手轮转到不同位置时，将有不同的触头闭合或断开，以控制电动机有不同的工作状态。2.绕线式异步电动机的凸轮控制器控制线路图2-49所示为凸轮控制器触头分合表。中间“零位”，电动机不动作。其左、右各有5个位置表示正、反转时触头的分合状态。凸轮控制器共有12副触头，分别是SA1～SA4，4副主触头是完成电动机正反转用的，4个主触头上分别装有灭弧罩；XZ1～XZ5五副触头用在转子绕组切除电阻用；SA5～SA7三副辅助触头用于控制电路中。图2-49中“×”号表示触头闭合，而不带“×”的表示触头断开，如当手轮处于正转“3”的位置时，SA1、SA3、XZ1、XZ1、SA55触头闭合，其余触头均断开。(1)控制电路的正转控制过程1)合上QS，将凸轮控制器SA的手柄放在“0”位，这时只有SA5、SA6、SA7三副触头处于闭合状态，为控制线路的接通做好准备。2)控下启动按钮SB1，接触器KM线圈通电，主电路中KM主触头闭合为电动机电源电路接通作准备，同时控制线路中的KM辅助触头闭合自锁(这时即使SB1和SA7断开了，对KM的获电也没影响)。3)然后将手轮扳至正转“1”的位置，此时凸轮控制器的SA2、SA4、SA6触头是闭合的，接触器KM线圈线路仍旧通电，SA2、SA4使电动机所接三相电源相序为L1-U、L2-V、L3-W，因此电动机转子绕组接入全部电阻正转启动运行。这时转子绕组中接电阻较大，启动电流、启动转矩均较小，电动机缓慢启动。4)将SA手柄扳到正转“2”位置，这时XZ1触头又闭合，由图2-50可知转子绕组有一段电阻被切除(如图2-50(b)中阴影所示)，电动机转矩增加，转速上升，电动机进入新的机械特性运行。5)将SA手柄依次扳到正转“3”和“4”位置后，又先后有XZ2、XZ3闭合，转子绕组中的电阻再次被不对称短接(如图2-50(c)、(d)阴影部分所示)，电动机再次加速。6)最后当手柄扳到正转“5”位置时，又有XZ4和XZ5两触头同时闭合，转子绕组中的电阻全部被切除，电动机启动完毕进入额定运转状态。（2）控制电路的反转控制过程当SA手柄扳到反转“1～5”位置时，SA1、SA3闭合，SA2、SA4断开，电源相序改变，电动机反向启动运行，同时由于SA5触头闭合也使KM线圈继续得电。电动机停止运转时，只需按动停止按钮SB2接触器KM线圈断电，其接在主电路中的主触头恢复断开，电动机切断电源，电动机停转。
