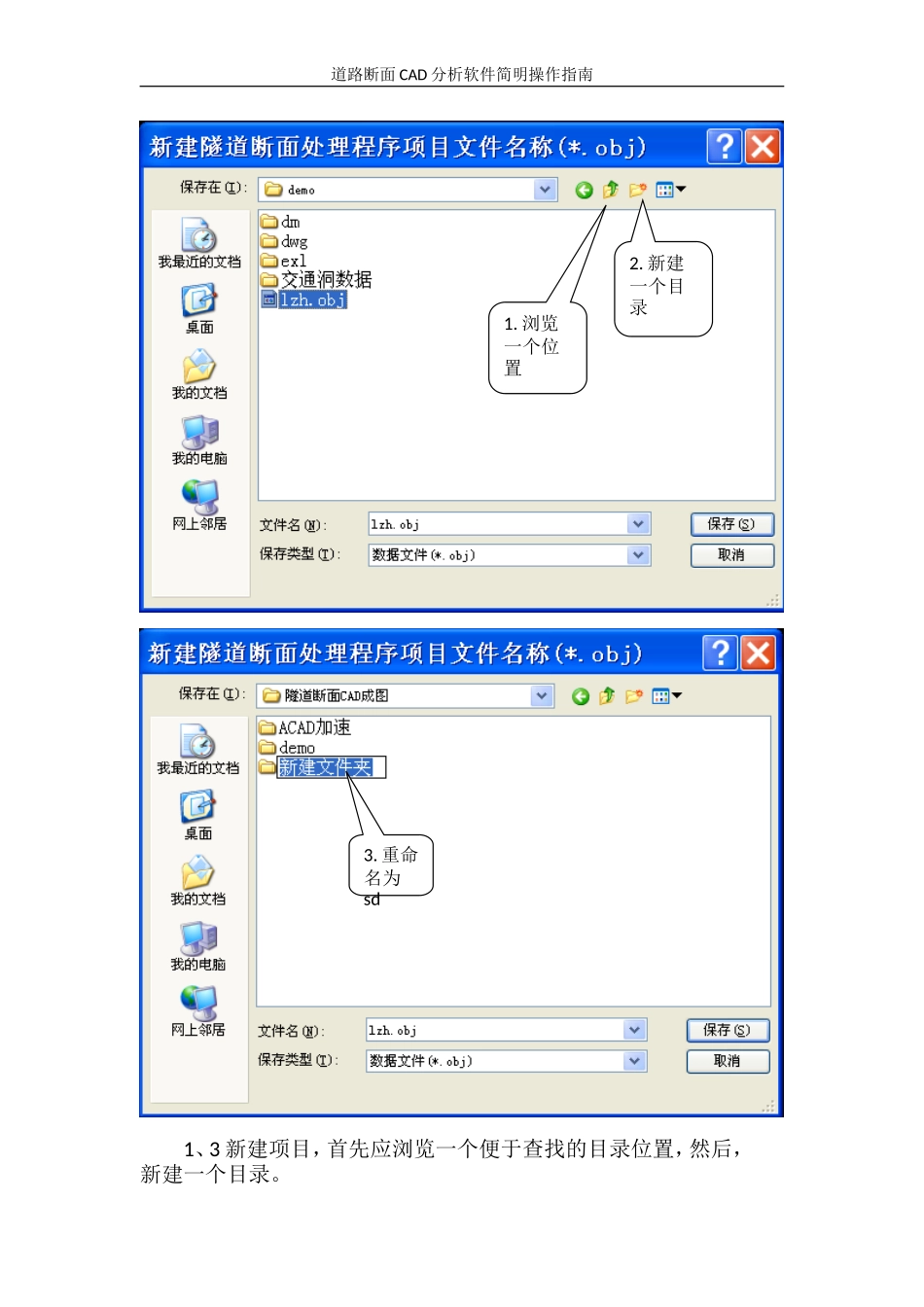

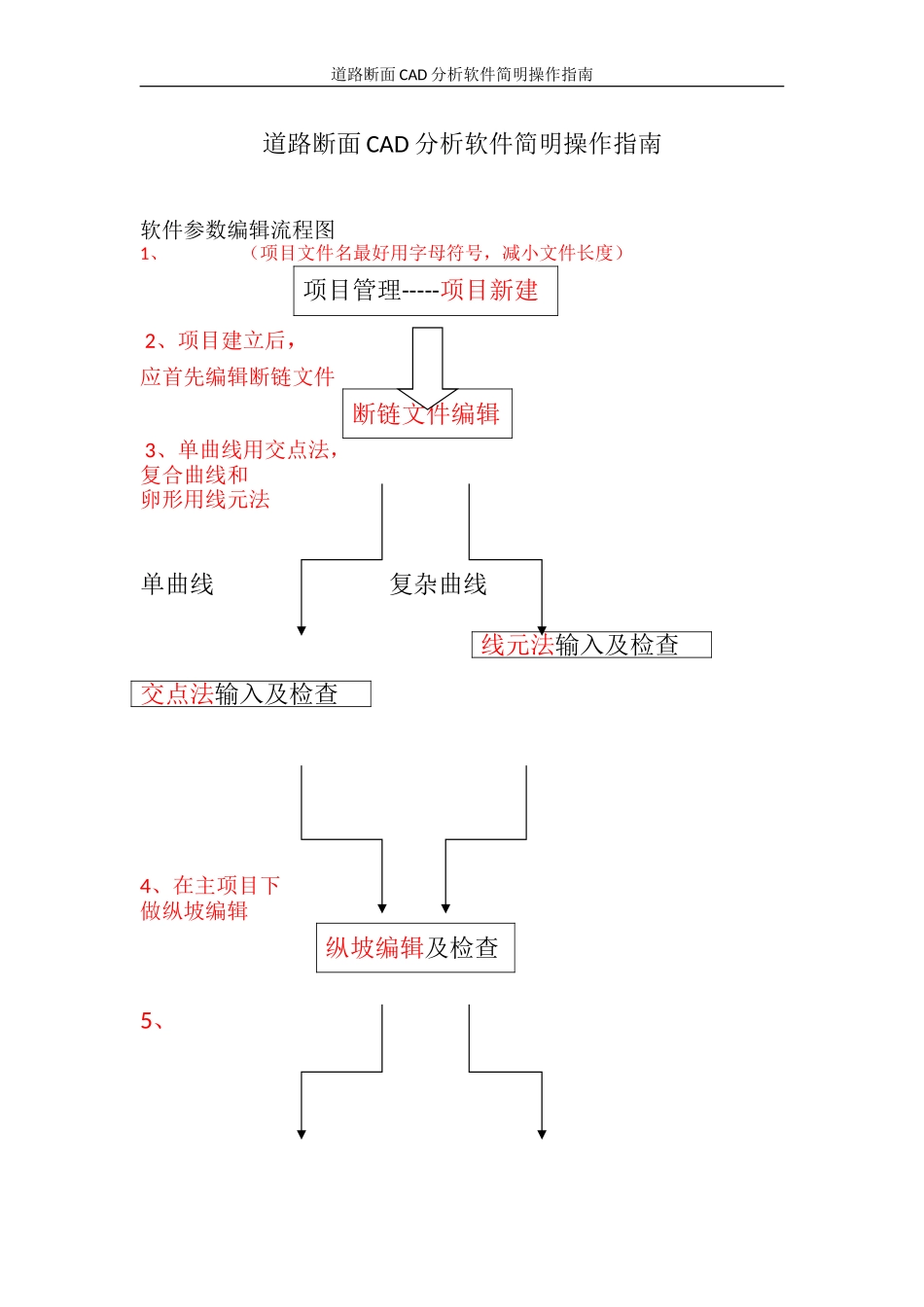

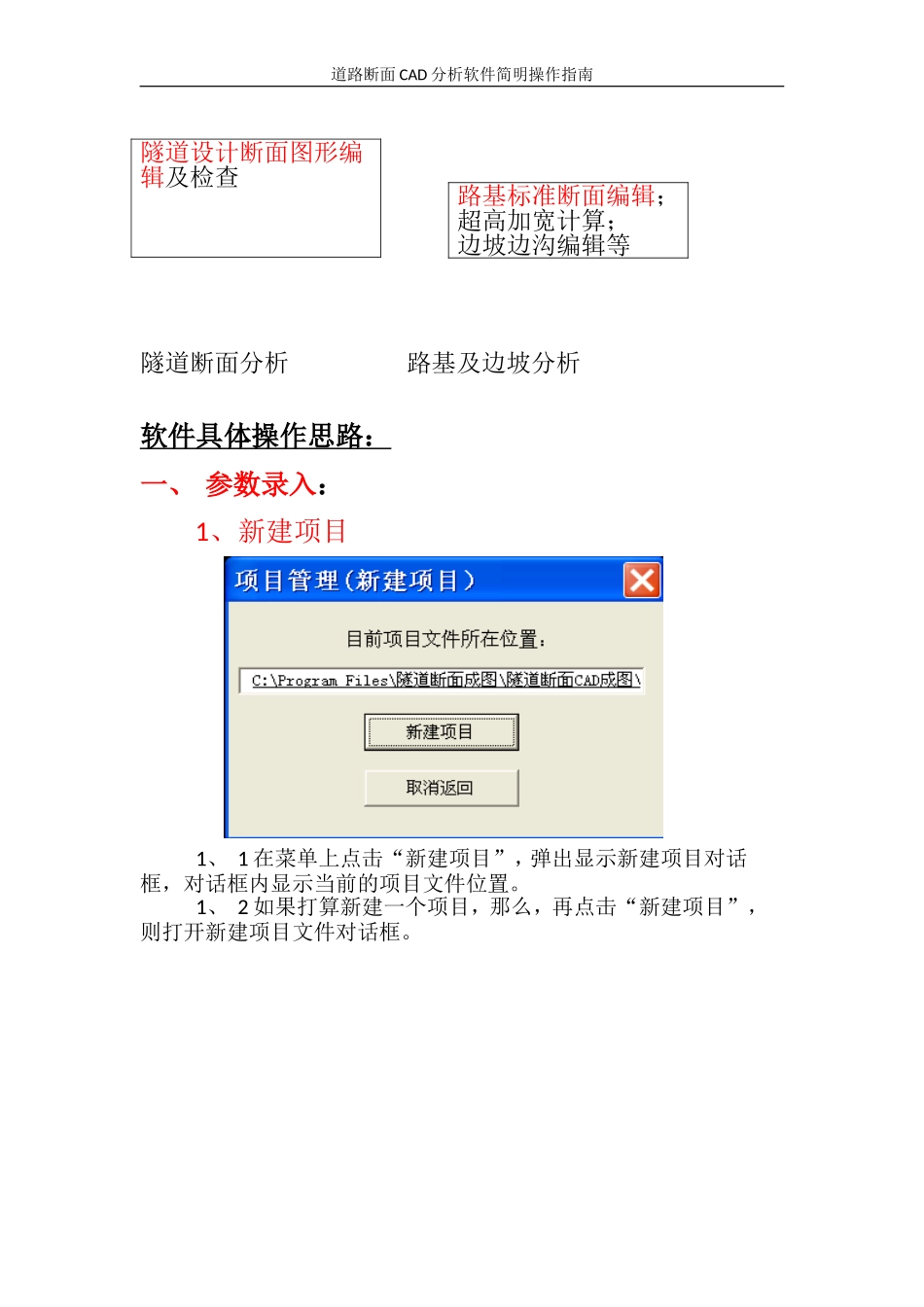

道路断面CAD分析软件简明操作指南道路断面CAD分析软件简明操作指南软件参数编辑流程图1、（项目文件名最好用字母符号，减小文件长度）项目管理-----项目新建2、项目建立后，应首先编辑断链文件断链文件编辑3、单曲线用交点法，复合曲线和卵形用线元法单曲线复杂曲线4、在主项目下做纵坡编辑纵坡编辑及检查5、线元法输入及检查交点法输入及检查道路断面CAD分析软件简明操作指南隧道断面分析路基及边坡分析软件具体操作思路：一、参数录入：1、新建项目1、1在菜单上点击“新建项目”，弹出显示新建项目对话框，对话框内显示当前的项目文件位置。1、2如果打算新建一个项目，那么，再点击“新建项目”，则打开新建项目文件对话框。隧道设计断面图形编辑及检查路基标准断面编辑；超高加宽计算；边坡边沟编辑等道路断面CAD分析软件简明操作指南1、3新建项目，首先应浏览一个便于查找的目录位置，然后，新建一个目录。1.浏览一个位置2.新建一个目录3.重命名为sd道路断面CAD分析软件简明操作指南1、4对目录进行重命名，确认修改，最后在文件名位置上输入项目名称，点保存。程序转入项目概述对话框（详见项目概述），完成项目新建。2、输入断链参数（没有可以不输入）断链数据文件编辑道路中存在断链的问题，编辑断链文件，软件可以处理断链对于计算所产生的影响，主要是把道路的绝对长度和道路的桩号一一对应起来，无限增加道路计算的续航能力，无限扩展道路计算的范围；但是，断链数据不能够随意，一定要准确，否则，计算的结果就会出大问题。4.项目文件为sdd道路断面CAD分析软件简明操作指南3、平面线形参数3、1交点文件编辑。如果采用三维大地坐标格式采集数据，则必须把平面交点数据输入文件，以便在进行数据转换时，把大地坐标转换成二维断面数据。如果直接采用二维断面数据格式采集数据，则默认为直线即可，点保存退出。道路断面CAD分析软件简明操作指南3、2线元数据编辑3、2、1依次输入以下9个元素：1、起点桩号：（一般为ZH点或HZ点，或ZY点或YZ点，或者卵形公切点GQ）2~3、起点坐标：（X，Y）4、起点方位角：FWJ114°15′24.33″写成：114.1524335、线性特征：直线，左偏，右偏；三个选一个6、终点桩号：如果起点为ZH点，终点一边为YH点，QZ点，HY点，都可以，一般为YH点，缓和曲线+圆曲线。如果缓和曲线Ls=0，就是YZ点；大小不一定按路线顺序，如果起点为HZ点，终点根据缓和曲线+圆曲线的特点，和上个线元对接上就可以了。4．点击打开道路断面CAD分析软件简明操作指南7、缓和曲线长度Ls：8、圆曲线半径R:9、回旋参数A:一般满足A*A=Ls1*R1，不满足条件的是卵形曲线4、2输入完全后，点添加数据。4、3线元数据文件可以导入主项目交点法数据文件。4、纵坡编辑4、1点击菜单中“纵坡数据输入”，弹出如下对话框。4、2纵坡参数输入，逐个输入变坡点点号，输入变坡点桩号，变坡点高程，纵坡竖曲线半径，然后，点击“输入”按钮。4、3删除一条记录，首先选定一条记录，然后点击“删除”按钮，记录便从内存中删除。4、4插入一条记录，首先选定一条记录，然后点击“插入”按钮，在当前行出现一个空记录，这行以下的数据都下移一行。道路断面CAD分析软件简明操作指南4、5修改记录，首先用鼠标点击要修改的记录，然后，在“纵坡参数录入”中修改，结束后，点击“修改确认”。4、6打开纵坡文件的方式，也可以使用浏览的方法调用一个适合于该项目的纵坡文件。点击“浏览”，打开查找纵坡文件对话框。1．修改点号2.修改桩号3.修改高程4.修改竖曲线半径5.确认道路断面CAD分析软件简明操作指南4、7查找纵坡文件目录，点击纵坡文件，然后点击打开,完成浏览。5、隧道输入设计断面（没有可以不输入）设计断面录入：编辑设计断面图形。1.查找纵坡文件目录2.点击纵坡文件3.点击打开道路断面CAD分析软件简明操作指南5.1目前本软件只提供了开挖断面、喷锚断面、砼衬砌断面三种类型可供选择，保留了开发其他复杂多断面形式。点击确认后，图形出现如下界面：5、2以原点作为断面的纵坡高程轴线点位置，开始编辑断面，设计线画线方式可以是：圆，圆弧，多段线，直线等。5、3编辑设计断面方法有三种方法：第一种...
