CAD制图标准VIP免费

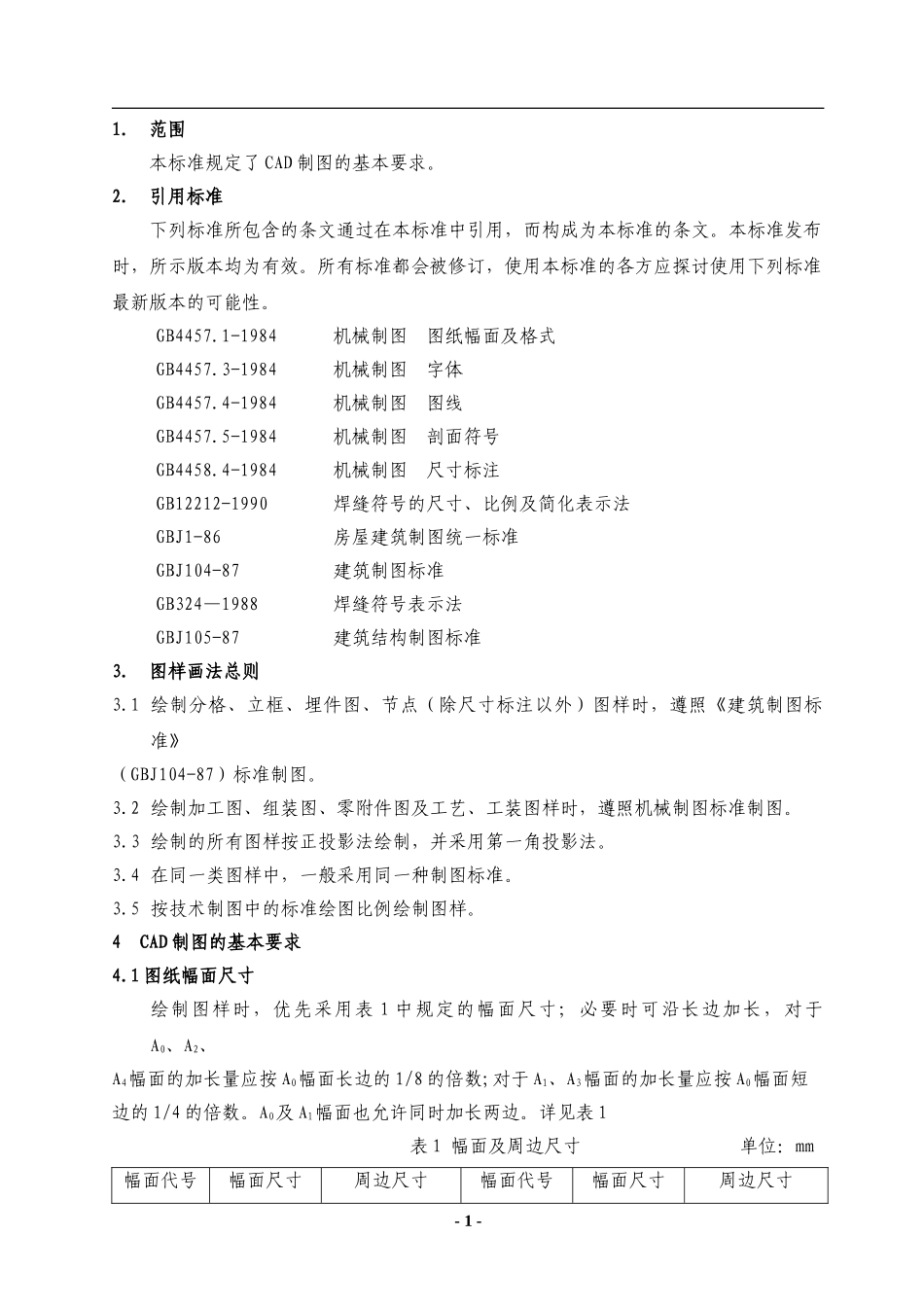

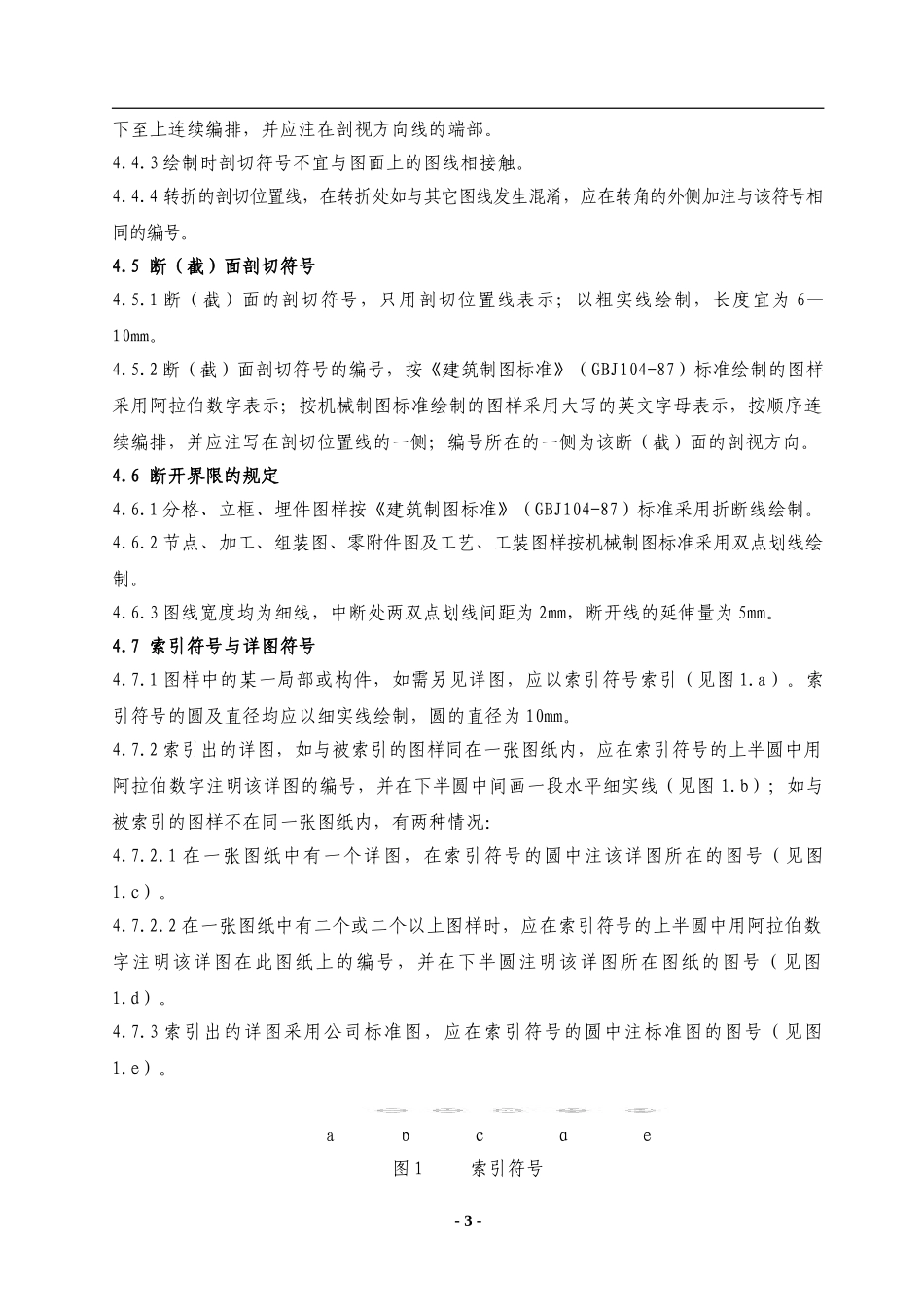

1.范围本标准规定了CAD制图的基本要求。2.引用标准下列标准所包含的条文通过在本标准中引用，而构成为本标准的条文。本标准发布时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB4457.1-1984机械制图图纸幅面及格式GB4457.3-1984机械制图字体GB4457.4-1984机械制图图线GB4457.5-1984机械制图剖面符号GB4458.4-1984机械制图尺寸标注GB12212-1990焊缝符号的尺寸、比例及简化表示法GBJ1-86房屋建筑制图统一标准GBJ104-87建筑制图标准GB324—1988焊缝符号表示法GBJ105-87建筑结构制图标准3.图样画法总则3.1绘制分格、立框、埋件图、节点（除尺寸标注以外）图样时，遵照《建筑制图标准》（GBJ104-87）标准制图。3.2绘制加工图、组装图、零附件图及工艺、工装图样时，遵照机械制图标准制图。3.3绘制的所有图样按正投影法绘制，并采用第一角投影法。3.4在同一类图样中，一般采用同一种制图标准。3.5按技术制图中的标准绘图比例绘制图样。4CAD制图的基本要求4.1图纸幅面尺寸绘制图样时，优先采用表1中规定的幅面尺寸；必要时可沿长边加长，对于A0、A2、A4幅面的加长量应按A0幅面长边的1/8的倍数;对于A1、A3幅面的加长量应按A0幅面短边的1/4的倍数。A0及A1幅面也允许同时加长两边。详见表1表1幅面及周边尺寸单位：mm幅面代号幅面尺寸周边尺寸幅面代号幅面尺寸周边尺寸-1-B×LB×LA0841×1189按集团技术中心提供的标准图框执行。A3297×420按集团技术中心提供的标准图框执行。A1594×841A4210×297A2420×5944.2图框格式及标题栏的方位统一采用幕墙企业标准图框及格式（各公司根据实际需要可更换单位栏）。4.3图线的规定图线按其宽度分为粗、细两种类型，粗线的宽度b应从下列线宽系数中选取：0.3mm、0.35mm、0.5mm、0.7mm。每个图样应根据复杂程度与比例大小，先确定基本线宽b，细线的宽度约为粗线宽度的1/3。图线、文字、填充、标注、线型等推荐选用表2规定：表2名称设置颜色线类型线宽组(mm)粗标准绿色（3号）continuous0.30.35*0.50.7细标准粉色（6号）continuous0.10.15*0.180.25点划线标准红色（1号）center0.10.15*0.180.25双点划线标准黄色（2号）phantom0.10.15*0.180.25虚线标准粉色（6号）hidden0.10.15*0.180.25文字标准白色（7号）continuous0.10.15*0.180.25填充标准粉色（6号）continuous0.10.15*0.180.25标注尺寸标准浅蓝色（4号）continuous0.10.15*0.180.25注:“*”为优先选择的线宽组，方案图根据建筑艺术的要求自行设计。4.4剖面剖切符号的规定4.4.1分格、立框、埋件图、节点图样按《建筑制图标准》（GBJ104-87）标准绘制。4.4.1.1剖切符号采用粗实线绘制，剖切位置线的长度宜为6—10mm；剖视方向线应垂直于剖切位置线，长度为4—6mm。4.4.1.2剖面剖切符号的编号采用阿拉伯数字，按顺序由左至右、由下至上连续编排，并应注写在剖视方向线的端部。4.4.2加工图、组装图、零附件图及工艺、工装图样按机械制图标准绘制。4.4.2.1剖切位置线采用粗实线绘制、长度宜为4—6mm；剖视方向线采用细实线与箭头组成，并垂直于剖切位置线，长度宜为6—8mm。4.4.2.2剖面剖切符号的编号采用大写英文字母A、B、C......，按顺序由左至右、由-2-下至上连续编排，并应注在剖视方向线的端部。4.4.3绘制时剖切符号不宜与图面上的图线相接触。4.4.4转折的剖切位置线，在转折处如与其它图线发生混淆，应在转角的外侧加注与该符号相同的编号。4.5断（截）面剖切符号4.5.1断（截）面的剖切符号，只用剖切位置线表示；以粗实线绘制，长度宜为6—10mm。4.5.2断（截）面剖切符号的编号，按《建筑制图标准》（GBJ104-87）标准绘制的图样采用阿拉伯数字表示；按机械制图标准绘制的图样采用大写的英文字母表示，按顺序连续编排，并应注写在剖切位置线的一侧；编号所在的一侧为该断（截）面的剖视方向。4.6断开界限的规定4.6.1分格、立框、埋件图样按《建筑制图标准》（GBJ104-87）标准采用折断线绘制。4.6.2节点、加工、组装图、零附件图及工艺、工装图样按机械制图标准采用双点划线绘制。4.6.3图线宽度均为细线，中断处两双点划线间距为2mm，断开线的延...
