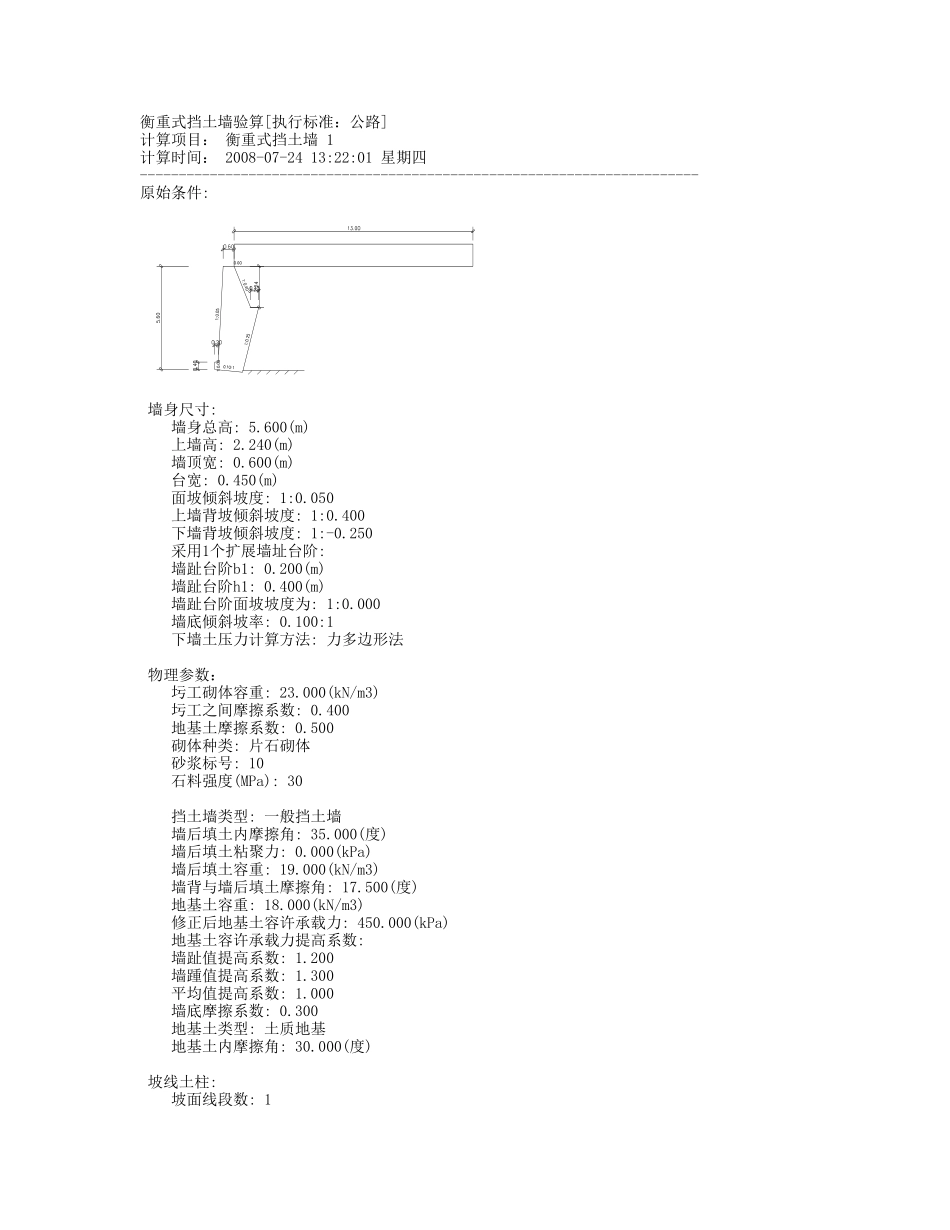

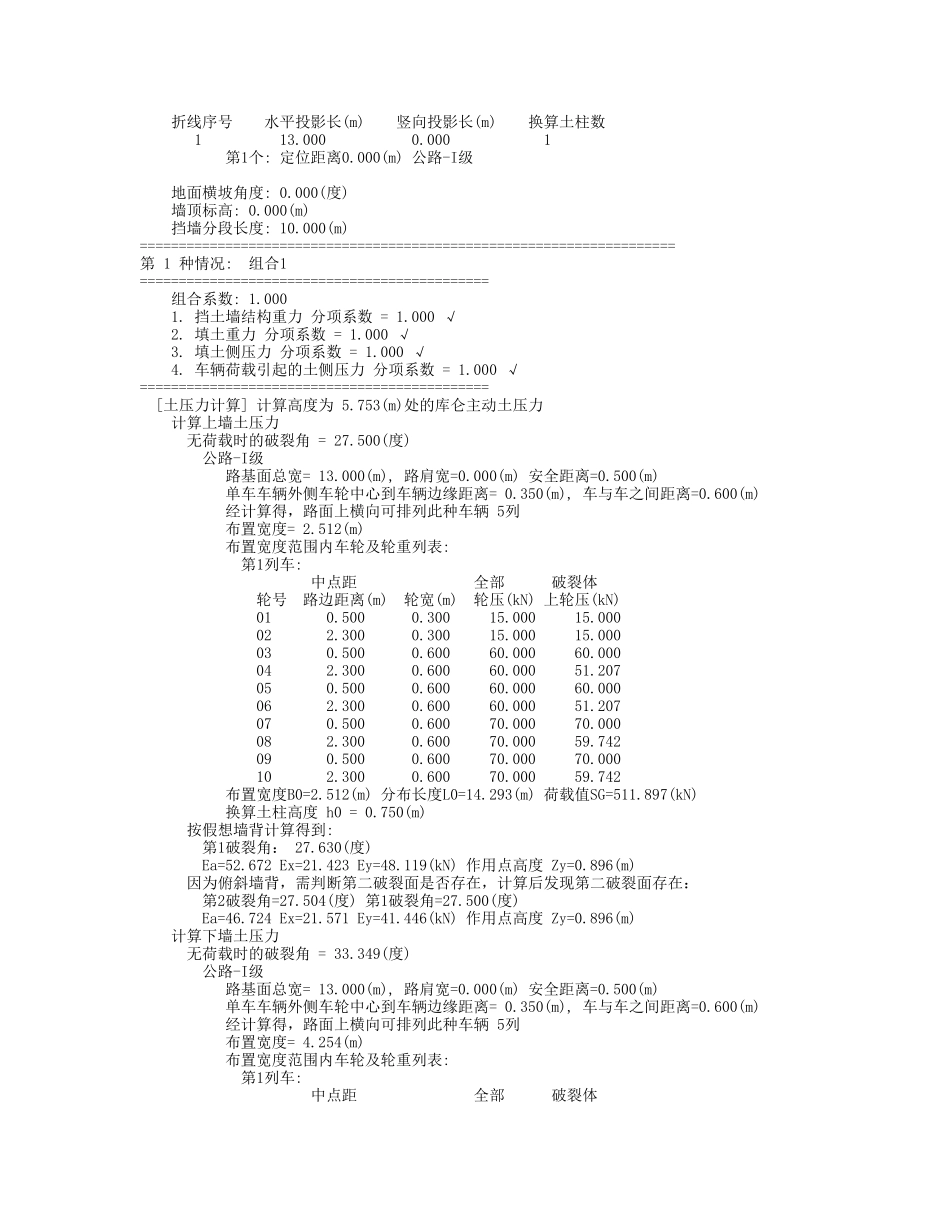

衡重式挡土墙验算[执行标准：公路]计算项目：衡重式挡土墙1计算时间：2008-07-2413:22:01星期四------------------------------------------------------------------------原始条件:墙身尺寸:墙身总高:5.600(m)上墙高:2.240(m)墙顶宽:0.600(m)台宽:0.450(m)面坡倾斜坡度:1:0.050上墙背坡倾斜坡度:1:0.400下墙背坡倾斜坡度:1:-0.250采用1个扩展墙址台阶:墙趾台阶b1:0.200(m)墙趾台阶h1:0.400(m)墙趾台阶面坡坡度为:1:0.000墙底倾斜坡率:0.100:1下墙土压力计算方法:力多边形法物理参数：圬工砌体容重:23.000(kN/m3)圬工之间摩擦系数:0.400地基土摩擦系数:0.500砌体种类:片石砌体砂浆标号:10石料强度(MPa):30挡土墙类型:一般挡土墙墙后填土内摩擦角:35.000(度)墙后填土粘聚力:0.000(kPa)墙后填土容重:19.000(kN/m3)墙背与墙后填土摩擦角:17.500(度)地基土容重:18.000(kN/m3)修正后地基土容许承载力:450.000(kPa)地基土容许承载力提高系数:墙趾值提高系数:1.200墙踵值提高系数:1.300平均值提高系数:1.000墙底摩擦系数:0.300地基土类型:土质地基地基土内摩擦角:30.000(度)坡线土柱:坡面线段数:1折线序号水平投影长(m)竖向投影长(m)换算土柱数113.0000.0001第1个:定位距离0.000(m)公路-I级地面横坡角度:0.000(度)墙顶标高:0.000(m)挡墙分段长度:10.000(m)=====================================================================第1种情况:组合1=============================================组合系数:1.0001.挡土墙结构重力分项系数=1.000√2.填土重力分项系数=1.000√3.填土侧压力分项系数=1.000√4.车辆荷载引起的土侧压力分项系数=1.000√=============================================[土压力计算]计算高度为5.753(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角=27.500(度)公路-I级路基面总宽=13.000(m),路肩宽=0.000(m)安全距离=0.500(m)单车车辆外侧车轮中心到车辆边缘距离=0.350(m),车与车之间距离=0.600(m)经计算得，路面上横向可排列此种车辆5列布置宽度=2.512(m)布置宽度范围内车轮及轮重列表:第1列车:中点距全部破裂体轮号路边距离(m)轮宽(m)轮压(kN)上轮压(kN)010.5000.30015.00015.000022.3000.30015.00015.000030.5000.60060.00060.000042.3000.60060.00051.207050.5000.60060.00060.000062.3000.60060.00051.207070.5000.60070.00070.000082.3000.60070.00059.742090.5000.60070.00070.000102.3000.60070.00059.742布置宽度B0=2.512(m)分布长度L0=14.293(m)荷载值SG=511.897(kN)换算土柱高度h0=0.750(m)按假想墙背计算得到:第1破裂角：27.630(度)Ea=52.672Ex=21.423Ey=48.119(kN)作用点高度Zy=0.896(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.504(度)第1破裂角=27.500(度)Ea=46.724Ex=21.571Ey=41.446(kN)作用点高度Zy=0.896(m)计算下墙土压力无荷载时的破裂角=33.349(度)公路-I级路基面总宽=13.000(m),路肩宽=0.000(m)安全距离=0.500(m)单车车辆外侧车轮中心到车辆边缘距离=0.350(m),车与车之间距离=0.600(m)经计算得，路面上横向可排列此种车辆5列布置宽度=4.254(m)布置宽度范围内车轮及轮重列表:第1列车:中点距全部破裂体轮号路边距离(m)轮宽(m)轮压(kN)上轮压(kN)010.5000.30015.00015.000022.3000.30015.00015.000030.5000.60060.00060.000042.3000.60060.00060.000050.5000.60060.00060.000062.3000.60060.00060.000070.5000.60070.00070.000082.3000.60070.00070.000090.5000.60070.00070.000102.3000.60070.00070.000第2列车:中点距全部破裂体轮号路边距离(m)轮宽(m)轮压(kN)上轮压(kN)013.6000.30015.00015.000025.4000.30015.0000.000033.6000.60060.00060.000045.4000.60060.0000.000053.6000.60060.00060.000065.4000.60060.0000.000073.6000.60070.00070.000085.4000.60070.0000.000093.6000.60070.00070.000105.4000.60070.0000.000布置宽度B0=4.254(m)分布长度L0=16.321(m)荷载值SG=825.000(kN)换算土柱高度h0=0.625(m)按力多边形法计算得到:破裂角：34.421(度)Ea=47.990Ex=47.902Ey=2.899(kN)作用点...
