第4章 围墙的画法VIP免费

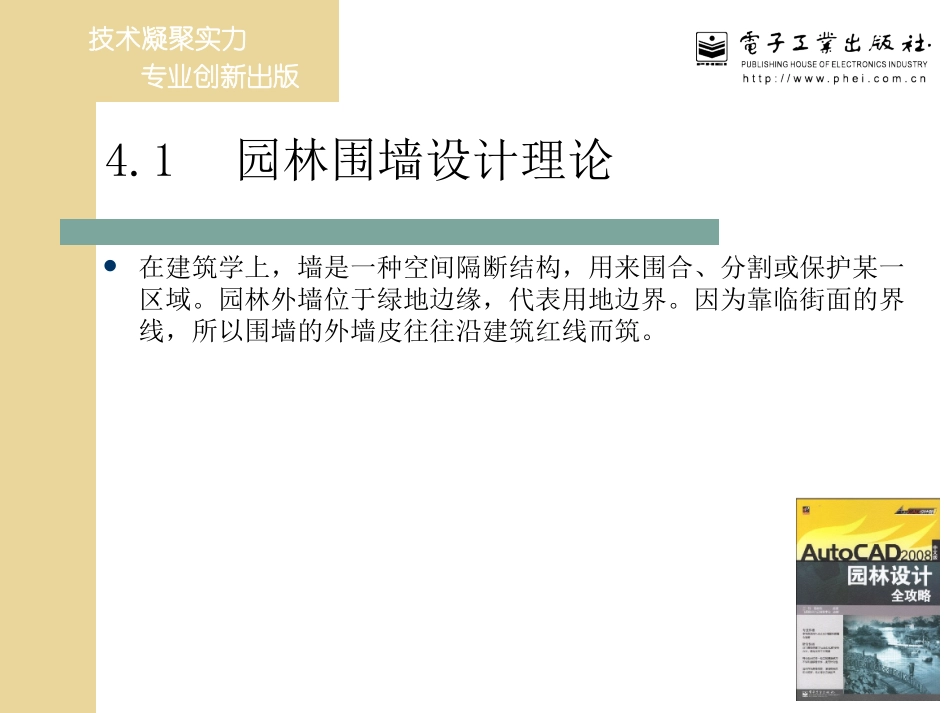

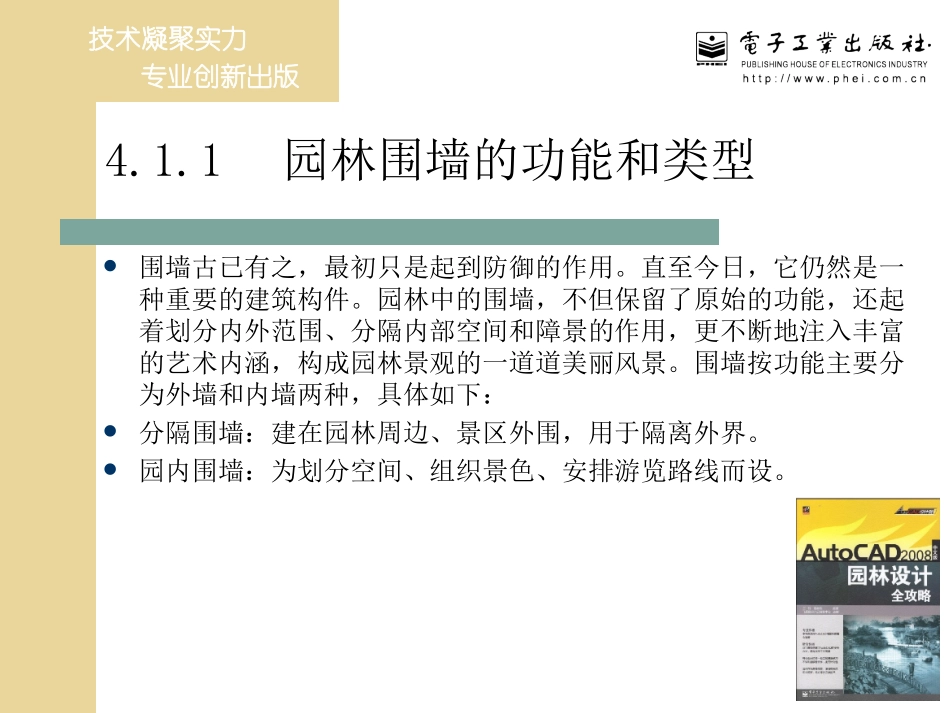

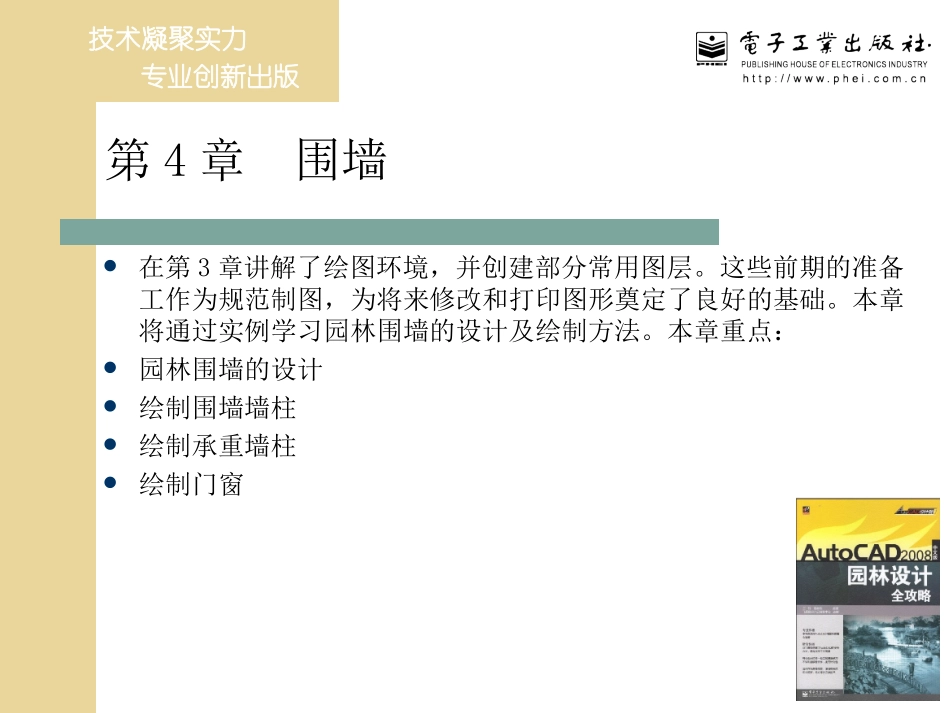

技术凝聚实力专业创新出版第4章围墙在第3章讲解了绘图环境，并创建部分常用图层。这些前期的准备工作为规范制图，为将来修改和打印图形奠定了良好的基础。本章将通过实例学习园林围墙的设计及绘制方法。本章重点：园林围墙的设计绘制围墙墙柱绘制承重墙柱绘制门窗技术凝聚实力专业创新出版4.1园林围墙设计理论在建筑学上，墙是一种空间隔断结构，用来围合、分割或保护某一区域。园林外墙位于绿地边缘，代表用地边界。因为靠临街面的界线，所以围墙的外墙皮往往沿建筑红线而筑。技术凝聚实力专业创新出版4.1.1园林围墙的功能和类型围墙古已有之，最初只是起到防御的作用。直至今日，它仍然是一种重要的建筑构件。园林中的围墙，不但保留了原始的功能，还起着划分内外范围、分隔内部空间和障景的作用，更不断地注入丰富的艺术内涵，构成园林景观的一道道美丽风景。围墙按功能主要分为外墙和内墙两种，具体如下：分隔围墙：建在园林周边、景区外围，用于隔离外界。园内围墙：为划分空间、组织景色、安排游览路线而设。技术凝聚实力专业创新出版4.1.2园林围墙种类可用作围墙的材料很多，如木材、石材、砖、混凝土、金属材料、高分子材料甚至玻璃。根据材料不同，园林围墙大致可以分为以下几种。1．砖墙2．砼墙3．金属围墙4．竹木围墙5．生态围墙技术凝聚实力专业创新出版4.1.3园林围墙的设计围墙是长向的建筑小品，对园林景色有着重要影响。因此，围墙的设计不但要讲究实用，还要兼顾美观。让其在划分景区的同时，又具备造景的功能。设计园林围墙时要尽量做到：1．宜低不宜高2．利用空间3．有而似无4．构图简洁5．能透则透技术凝聚实力专业创新出版4.2绘制园林围墙在下面的学习中，将以一个规模较小，内容并不复杂别墅私家花园为例，说明园林设计的基本要素，以及园林平面图的绘制方法。技术凝聚实力专业创新出版4.2.1案例分析花园设计之初，应对花园做出诸多分析与设想。如分析场地、明确功能、定位风格、选择植物等。别墅私家花园设计前，更要与业主进行充分地沟通。要设身处地为其着想，进行人性化的设计。同时，也可以减少设计过程中反复修改的次数。1．场地现状分析2．明确花园功能3．定位花园风格技术凝聚实力专业创新出版4.2.2绘制围墙绘制园林平面图，首先要绘制出围墙，以界定需要设计的范围。绘制如下：技术凝聚实力专业创新出版4.2.3绘制围墙墙柱下面打开前面绘制好的围墙，绘制墙柱并创建为图块。然后用【定数等分】和【定距等分】命令均匀将其插入围墙，如下：技术凝聚实力专业创新出版4.3绘制主建筑墙体轮廓在园林总平面图中，建筑通常只需绘制出轮廓线。建筑轮廓线，是指建筑外墙面水平投影的外轮廓线，即从建筑物的正上方向下看所能看到的结构。如果建筑的主体是五层，裙房是三层，那么在绘制轮廓线的时候必须都绘制出来。两者之间用粗线隔开，表示有层差。在别墅花园平面图中，主体建筑则通常绘制出剖面图，以便清楚地看到建筑的细部。建筑平面图，是假想用一个水平的剖切面，沿门窗洞的位置将房屋剖切后，对剖切面以下部分所作出的水平剖面图。视情况不同，有时只绘制出墙体、门窗和台阶的位置；有时需要详细绘制出建筑内部的结构，包括房间的布置、墙（或柱）的位置、厚度和材料，门窗的类型和位置等情况。本例中的绘制的主体建筑属于第一种情况。主要分为几个步骤：技术凝聚实力专业创新出版4.3.1绘制墙体中线通常墙体以其中线为依据进行准确定位。下面打开前面绘制围墙的图形文件，讲解绘制中线的方法，具体如下：技术凝聚实力专业创新出版4.3.2绘制墙体我国标准粘土砖的尺寸为240×115×53mm。之所以是这样一个尺寸，是为了保证砖的长、宽、高之比为4:2:1（包括10mm的灰缝宽度）。技术凝聚实力专业创新出版4.3.3绘制承重墙柱墙柱的作用主要是作为建筑结构的支撑，也有的只是纯粹的装饰。下面打开前面绘制墙体的文件，讲解绘制承重墙柱的方法，具体绘制如下：技术凝聚实力专业创新出版4.3.4开门窗洞绘制出门的位置，是为了确定园路的走向，而绘制出窗的位置，则是为了确定靠窗处所能观赏到...
