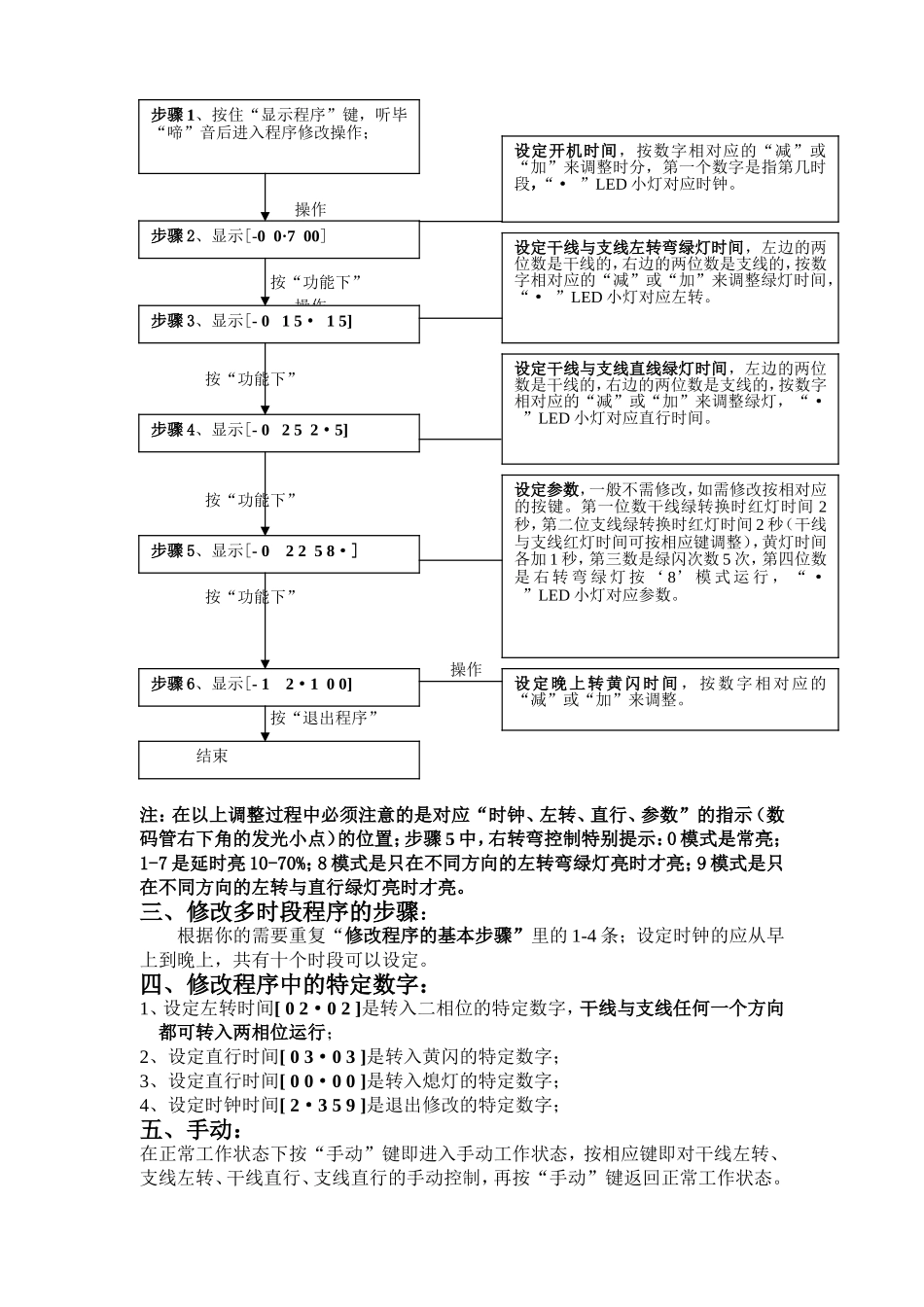

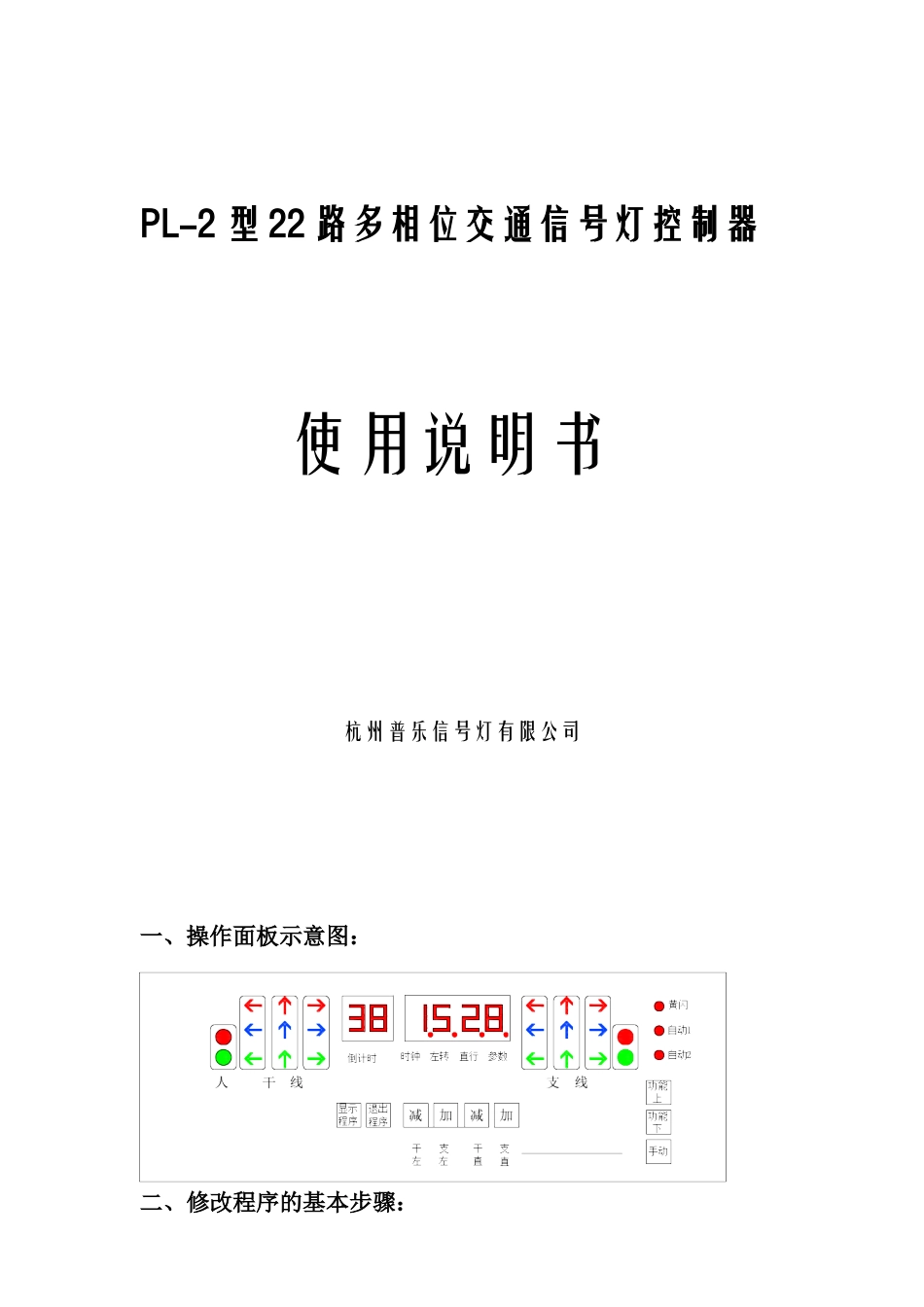

PL-2型22路多相位交通信号灯控制器使用说明书杭州普乐信号灯有限公司一、操作面板示意图：二、修改程序的基本步骤：操作按“功能下”操作按“功能下”操作按“功能下”操作按“功能下”操作按“退出程序”注：在以上调整过程中必须注意的是对应“时钟、左转、直行、参数”的指示（数码管右下角的发光小点）的位置；步骤5中，右转弯控制特别提示：0模式是常亮；1-7是延时亮10-70%；8模式是只在不同方向的左转弯绿灯亮时才亮；9模式是只在不同方向的左转与直行绿灯亮时才亮。三、修改多时段程序的步骤：根据你的需要重复“修改程序的基本步骤”里的1-4条；设定时钟的应从早上到晚上，共有十个时段可以设定。四、修改程序中的特定数字：1、设定左转时间[02·02]是转入二相位的特定数字，干线与支线任何一个方向都可转入两相位运行；2、设定直行时间[03·03]是转入黄闪的特定数字；3、设定直行时间[00·00]是转入熄灯的特定数字；4、设定时钟时间[2·359]是退出修改的特定数字；五、手动：在正常工作状态下按“手动”键即进入手动工作状态，按相应键即对干线左转、支线左转、干线直行、支线直行的手动控制，再按“手动”键返回正常工作状态。步骤1、按住“显示程序”键，听毕“啼”音后进入程序修改操作；步骤2、显示[-00·700]步骤3、显示[-015·15]设定开机时间，按数字相对应的“减”或“加”来调整时分，第一个数字是指第几时段，“·”LED小灯对应时钟。设定干线与支线左转弯绿灯时间，左边的两位数是干线的，右边的两位数是支线的，按数字相对应的“减”或“加”来调整绿灯时间，“·”LED小灯对应左转。步骤4、显示[-0252·5]设定参数，一般不需修改，如需修改按相对应的按键。第一位数干线绿转换时红灯时间2秒，第二位支线绿转换时红灯时间2秒（干线与支线红灯时间可按相应键调整），黄灯时间各加1秒，第三数是绿闪次数5次，第四位数是右转弯绿灯按‘8’模式运行，“·”LED小灯对应参数。步骤5、显示[-02258·]设定干线与支线直线绿灯时间，左边的两位数是干线的，右边的两位数是支线的，按数字相对应的“减”或“加”来调整绿灯，“·”LED小灯对应直行时间。步骤6、显示[-12·100]设定晚上转黄闪时间，按数字相对应的“减”或“加”来调整。结束六、恢复出厂设置及24小时连续工作设置：如遇到不明原因的控制器故障请恢复出厂设置复位，按住“手动”键再开电源，听毕“啼”音后即恢复出厂设置。自动1初始化出厂设置如下：（四相位设置:直线先行）时段显示内容注释-00．700早上开机时间是7点-015．15干、支线左转绿灯时间是15秒与15秒-0252．5干、支线直行绿灯时间是25秒与25秒-02258。干线绿转换时红灯时间2秒，支线绿转换时红灯时间2秒，黄灯时间各加1秒，绿闪5次，右转灯按‘8’模式运行-12．100晚上转黄闪时间是21点-103．03转黄闪的特定数字-1030．3转黄闪的特定数字-12258。干线绿转换时红灯时间2秒，支线绿转换时红灯时间2秒，黄灯时间各加1秒，绿闪5次，右转灯按‘8’模式运行-22．359退出修改程序状态的特定数字自动2初始化出厂设置如下：（四相位设置：左转先行）时段显示内容注释=00．700早上开机时间是7点=015．15干、支线左转绿灯时间是15秒与15秒=0252．5干、支线直行绿灯时间是25秒与25秒=02258。干线绿转换时红灯时间2秒，支线绿转换时红灯时间2秒，黄灯时间各加1秒，绿闪5次，右转灯按‘8’模式运行=12．100晚上转黄闪时间是21点=103．03转黄闪的特定数字=1030．3转黄闪的特定数字=12258。干线绿转换时红灯时间2秒，支线绿转换时红灯时间2秒，黄灯时间各加1秒，绿闪5次，右转灯按‘8’模式运行-22．359退出修改程序状态的特定数字七、接线图：插座A脚号输出内容插座A脚号输出内容1干线左转绿灯线（上孔）11支线左转绿灯线（上孔绞线）2干线左转黄灯线（上孔）12支线左转黄灯线（上孔绞线）3干线左转红灯线（上孔13支线左转红灯线（上孔绞线）4干线直行绿灯线（中孔）14支线直行绿灯线（中孔绞线）5干线直行黄灯线（中孔）15支线直行黄灯线（中孔绞线）6干线直行红灯线（中孔）16支线直行红灯线（中孔绞线）7干线右转绿灯线（下孔）17支线右转绿灯线（下孔绞...
