测井相分析方法VIP免费

测井相分析方法_第1页
1/17
测井相分析方法_第2页
2/17
测井相分析方法_第3页
3/17

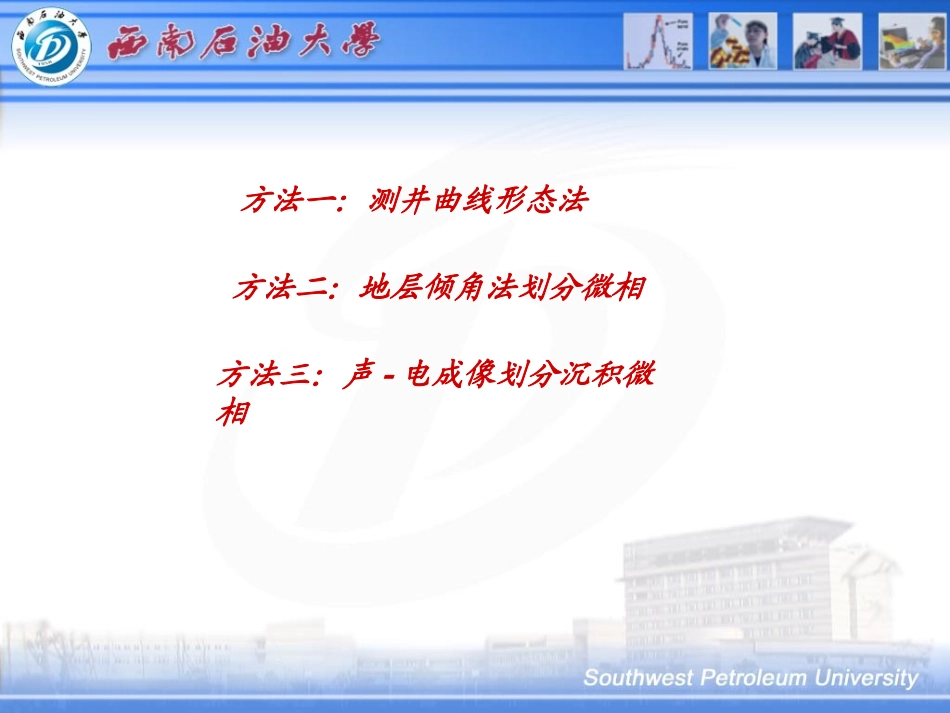

11测井相分析方法西南石油大学汇报人:陈川方法一:测井曲线形态法方法二:地层倾角法划分微相方法三:声-电成像划分沉积微相研究程序:1,区域地质背景2,选取相曲线组合(GR,GR+SP,SP+RT)提取测井曲线要素3,按照曲线形态划分测井相4,岩心资料和完井资料等,刻度测井相确定各个测井相到沉积相的映射转换关系,建立沉积模型方法一:测井曲线形态法曲线形态要素研究区地质背景简介该区为鄂尔多斯盆地某油气区域,区域地质等资料研究表明本区沉积环境比较稳定,以滨浅湖、半深湖和三角洲平原、三角洲前缘亚相带为主。曲线形态分析法:本区主要是利用自然伽马、自然电位和电阻率曲线,并参考其他曲线进行了测井分析。实例分析:主要曲线形态特征--对应沉积微相1箱形曲线特征•物源丰富•水动力条件强•砂体顶、底与泥岩均为突变接触曲线多为齿化箱形。•岩性为中—粗粒砂岩或中—细粒砂岩。为多韵律叠置的水下分支河道和分流间湾沉积。2钟形曲线特征曲线形态呈钟形;其沉积环境从低能先变为高能又恢复到低能。具正粒序结构,砂体顶、底部均与泥岩呈渐变接触,反映了水动力由弱到强又变弱。岩性为中—粗粒砂岩至中—细粒砂岩。为废弃河道沉积。3漏斗形曲线特征曲线形态呈漏斗形。其沉积环境由低能到高能,然后突然变为低能具反粒序结构,砂体顶部与泥岩突变接触,底部与泥岩渐变接触。岩性主要为反韵律的薄层砂岩、粉砂岩,主要发育于上部,为河口坝、远砂坝沉积。4齿形曲线特征曲线形态呈齿形。在沉积过程中水动力条件较低,物源充足。岩性为细—粉砂岩,砂质纯,分选好。为典型的三角洲前缘席状砂沉积。该区曲线形态特征对应的沉积微相-----统计表单井相分析某井长8段:下部自然电位呈低幅箱形、钟形和平直形,岩性为深灰色泥质粉砂岩与深灰、灰黑色泥岩交互,夹少量炭质泥岩,具有波状层理,反映了三角洲前缘亚相分流间湾、席状砂、河口坝和远砂坝等微相沉积。上部自然电位呈平直状,岩性为深灰色泥岩、粉砂质泥岩、并夹厚层灰黑色炭质泥岩。反映了该时期为湖泊环境,属于封闭性的湖湾沉积。综合分析:湖湾沉积--三角洲平原亚相连井对比连井剖面可以形象地反映地层和各沉积微相的空间展布从中可以看出:研究区三角洲砂体发育不均衡,长8段底部时期比上部砂体发育,底部为三角洲前缘相,上部为湖泊相;方法二:地层倾角法划分微相研究步骤:1,区域地质背景,确定沉积相-亚相2,地层层理的地层倾角响应模式,(岩心取芯资料刻度地层层理)方法二:地层倾角法划分微相研究步骤:3,推测可能的沉积微相。方法二:地层倾角法划分微相研究步骤:4,沉积微相的地层倾角响应模型沉积微相中应用1,地应力方向2,确定古水流的方向3,砂体延伸方向4,砂体增厚的方向(河道中)方法三:声-电成像划分沉积微相
