(六) 被测体材质对电涡流传感器特性影响VIP免费

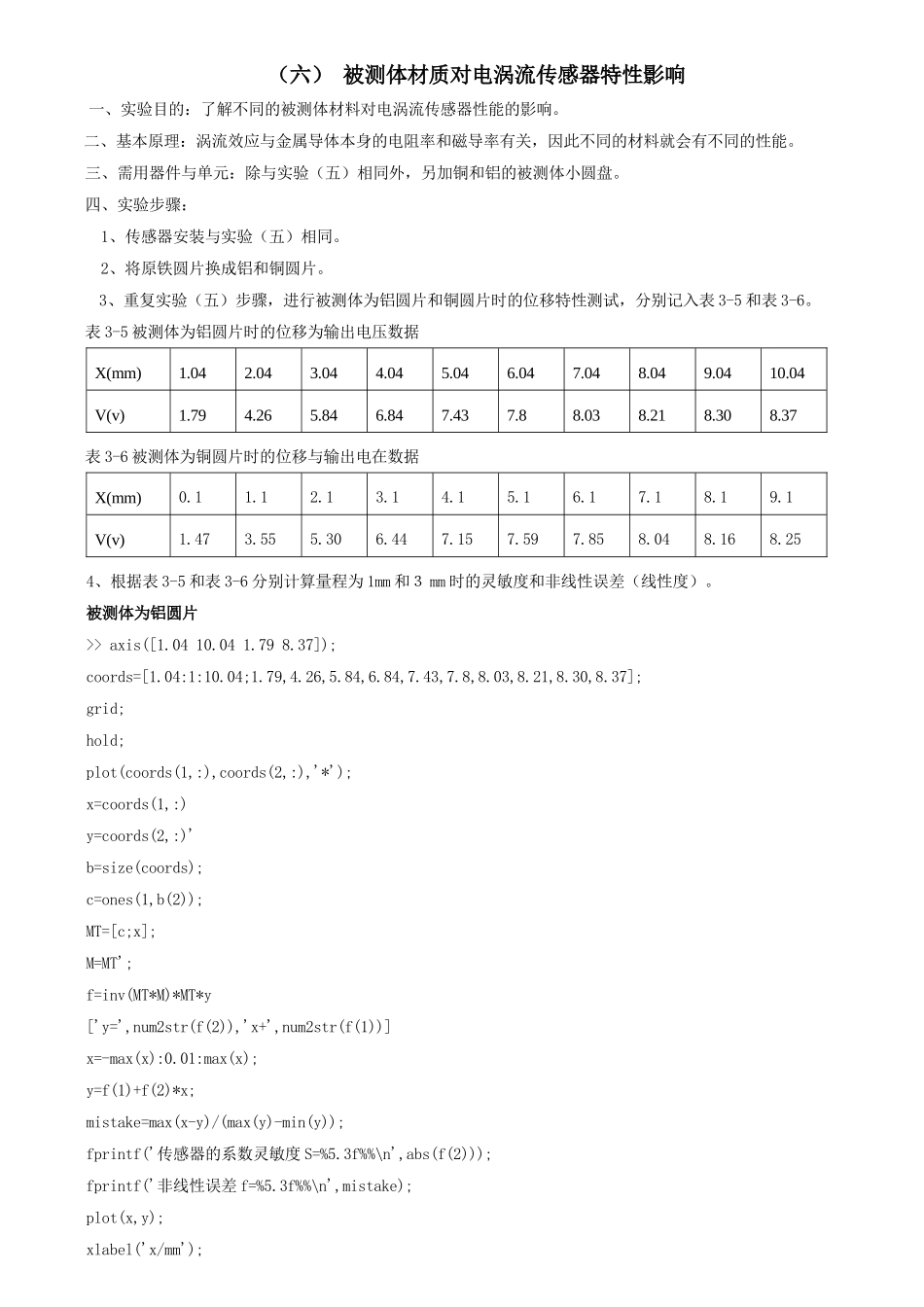

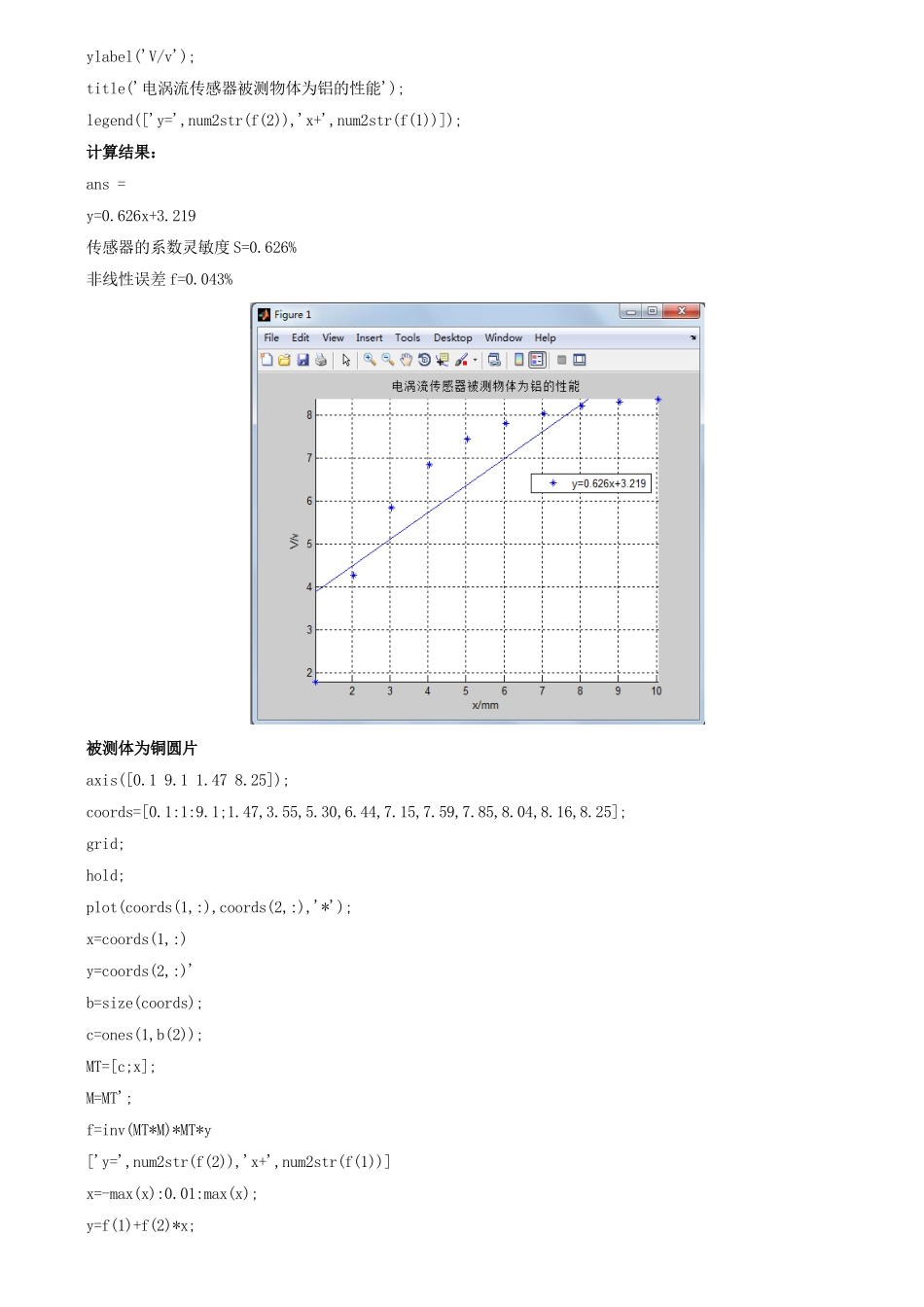

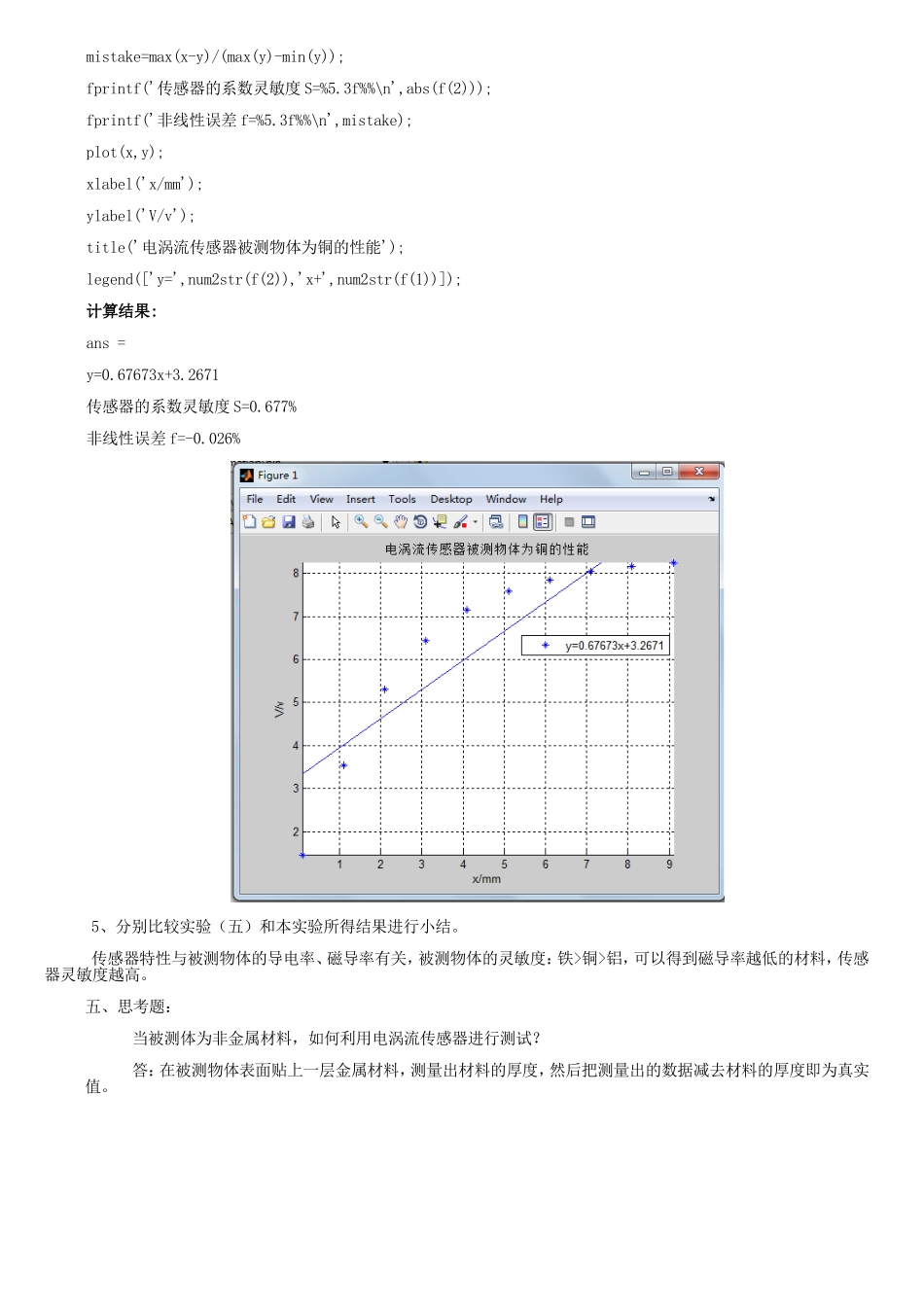

（六）被测体材质对电涡流传感器特性影响一、实验目的：了解不同的被测体材料对电涡流传感器性能的影响。二、基本原理：涡流效应与金属导体本身的电阻率和磁导率有关，因此不同的材料就会有不同的性能。三、需用器件与单元：除与实验（五）相同外，另加铜和铝的被测体小圆盘。四、实验步骤：1、传感器安装与实验（五）相同。2、将原铁圆片换成铝和铜圆片。3、重复实验（五）步骤，进行被测体为铝圆片和铜圆片时的位移特性测试，分别记入表3-5和表3-6。表3-5被测体为铝圆片时的位移为输出电压数据X(mm)1.042.043.044.045.046.047.048.049.0410.04V(v)1.794.265.846.847.437.88.038.218.308.37表3-6被测体为铜圆片时的位移与输出电在数据X(mm)0.11.12.13.14.15.16.17.18.19.1V(v)1.473.555.306.447.157.597.858.048.168.254、根据表3-5和表3-6分别计算量程为1mm和３mm时的灵敏度和非线性误差（线性度）。被测体为铝圆片>>axis([1.0410.041.798.37]);coords=[1.04:1:10.04;1.79,4.26,5.84,6.84,7.43,7.8,8.03,8.21,8.30,8.37];grid;hold;plot(coords(1,:),coords(2,:),'*');x=coords(1,:)y=coords(2,:)'b=size(coords);c=ones(1,b(2));MT=[c;x];M=MT';f=inv(MT*M)*MT*y['y=',num2str(f(2)),'x+',num2str(f(1))]x=-max(x):0.01:max(x);y=f(1)+f(2)*x;mistake=max(x-y)/(max(y)-min(y));fprintf('传感器的系数灵敏度S=%5.3f%%\n',abs(f(2)));fprintf('非线性误差f=%5.3f%%\n',mistake);plot(x,y);xlabel('x/mm');ylabel('V/v');title('电涡流传感器被测物体为铝的性能');legend(['y=',num2str(f(2)),'x+',num2str(f(1))]);计算结果：ans=y=0.626x+3.219传感器的系数灵敏度S=0.626%非线性误差f=0.043%被测体为铜圆片axis([0.19.11.478.25]);coords=[0.1:1:9.1;1.47,3.55,5.30,6.44,7.15,7.59,7.85,8.04,8.16,8.25];grid;hold;plot(coords(1,:),coords(2,:),'*');x=coords(1,:)y=coords(2,:)'b=size(coords);c=ones(1,b(2));MT=[c;x];M=MT';f=inv(MT*M)*MT*y['y=',num2str(f(2)),'x+',num2str(f(1))]x=-max(x):0.01:max(x);y=f(1)+f(2)*x;mistake=max(x-y)/(max(y)-min(y));fprintf('传感器的系数灵敏度S=%5.3f%%\n',abs(f(2)));fprintf('非线性误差f=%5.3f%%\n',mistake);plot(x,y);xlabel('x/mm');ylabel('V/v');title('电涡流传感器被测物体为铜的性能');legend(['y=',num2str(f(2)),'x+',num2str(f(1))]);计算结果:ans=y=0.67673x+3.2671传感器的系数灵敏度S=0.677%非线性误差f=-0.026%5、分别比较实验（五）和本实验所得结果进行小结。传感器特性与被测物体的导电率、磁导率有关，被测物体的灵敏度：铁>铜>铝，可以得到磁导率越低的材料，传感器灵敏度越高。五、思考题：当被测体为非金属材料，如何利用电涡流传感器进行测试？答：在被测物体表面贴上一层金属材料，测量出材料的厚度，然后把测量出的数据减去材料的厚度即为真实值。
