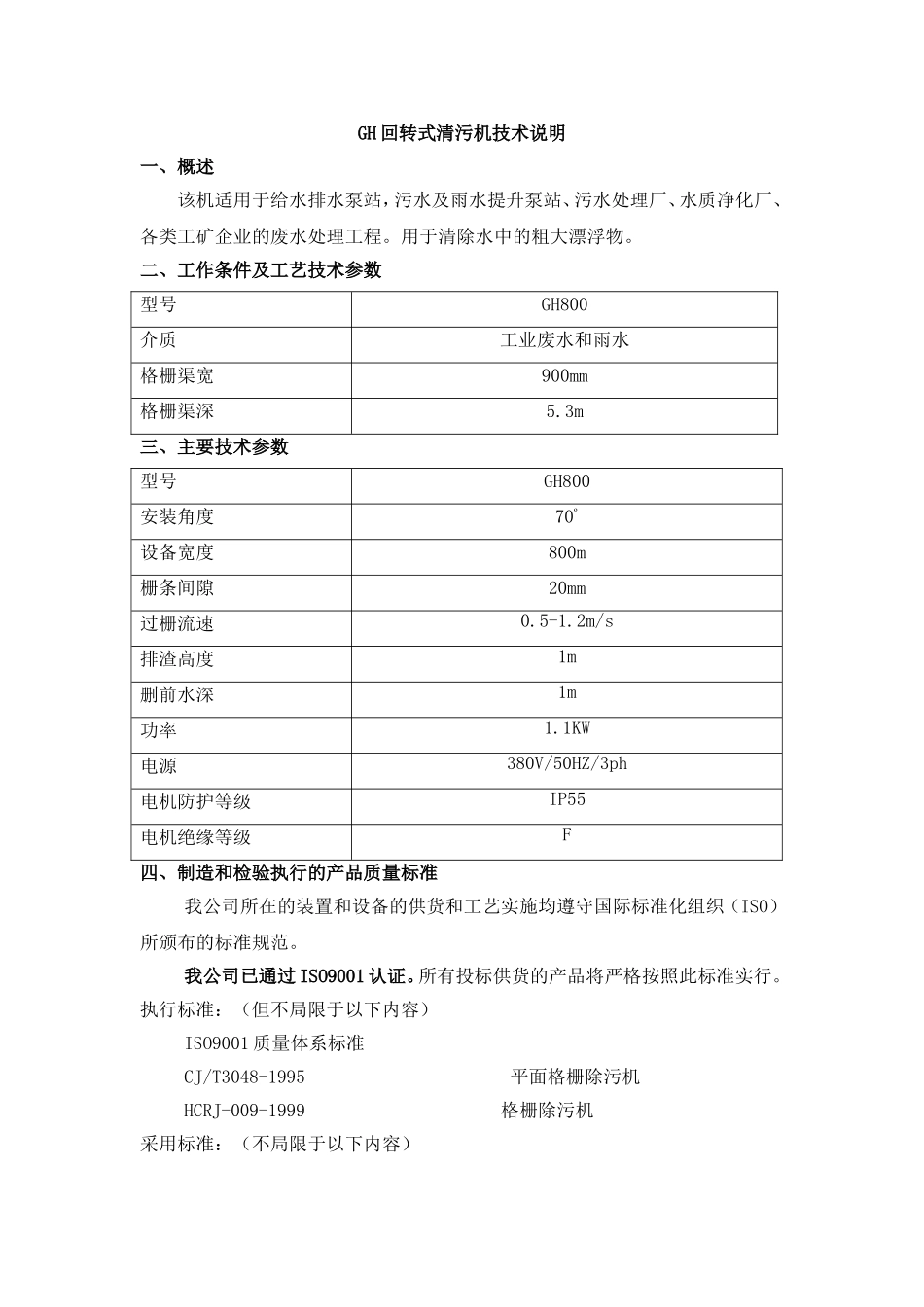

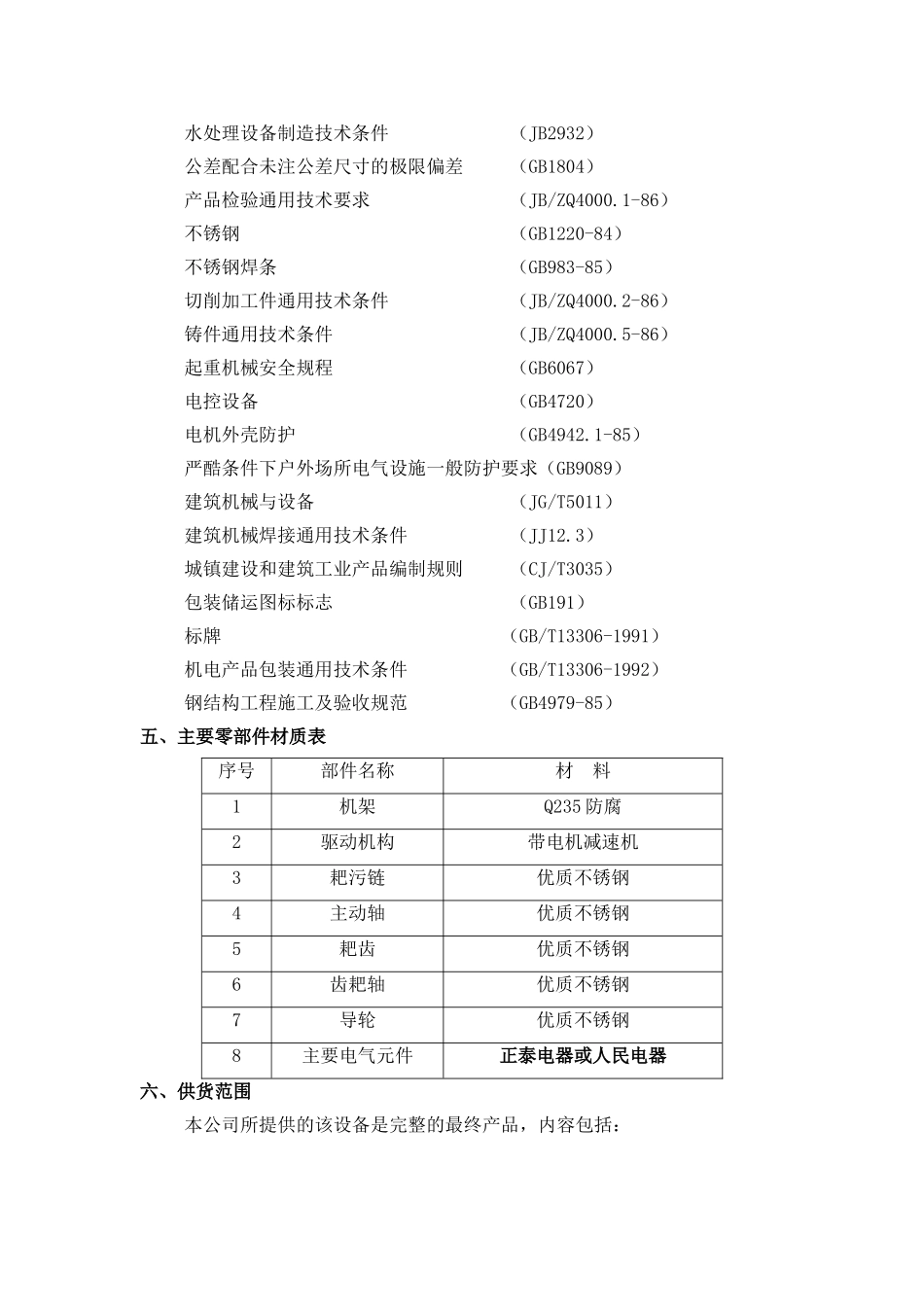

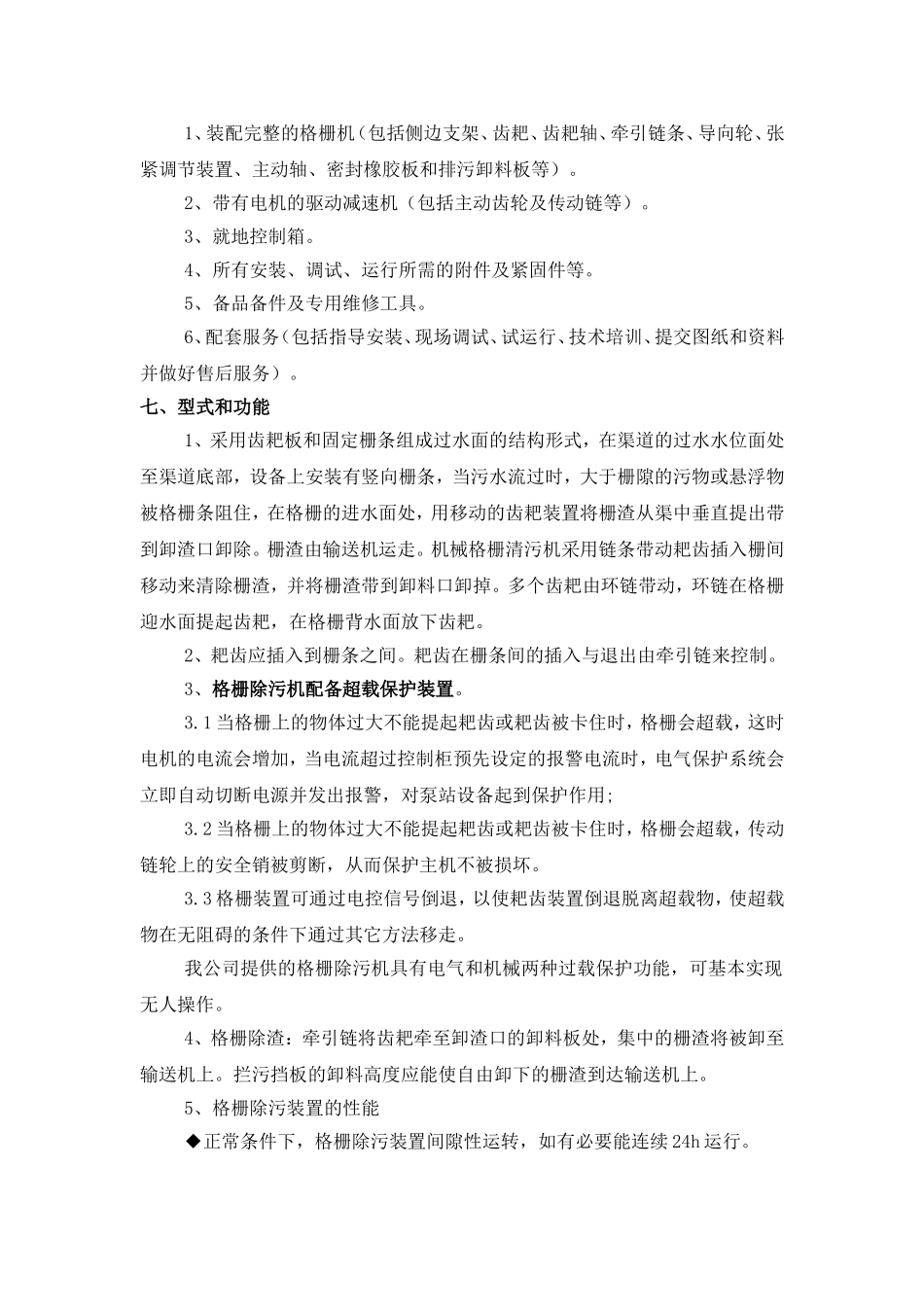

GH回转式清污机技术说明一、概述该机适用于给水排水泵站，污水及雨水提升泵站、污水处理厂、水质净化厂、各类工矿企业的废水处理工程。用于清除水中的粗大漂浮物。二、工作条件及工艺技术参数型号GH800介质工业废水和雨水格栅渠宽900mm格栅渠深5.3m三、主要技术参数型号GH800安装角度70º设备宽度800m栅条间隙20mm过栅流速0.5-1.2m/s排渣高度1m删前水深1m功率1.1KW电源380V/50HZ/3ph电机防护等级IP55电机绝缘等级F四、制造和检验执行的产品质量标准我公司所在的装置和设备的供货和工艺实施均遵守国际标准化组织（ISO）所颁布的标准规范。我公司已通过ISO9001认证。所有投标供货的产品将严格按照此标准实行。执行标准：（但不局限于以下内容）ISO9001质量体系标准CJ/T3048-1995平面格栅除污机HCRJ-009-1999格栅除污机采用标准：（不局限于以下内容）水处理设备制造技术条件（JB2932）公差配合未注公差尺寸的极限偏差（GB1804）产品检验通用技术要求（JB/ZQ4000.1-86）不锈钢（GB1220-84）不锈钢焊条（GB983-85）切削加工件通用技术条件（JB/ZQ4000.2-86）铸件通用技术条件（JB/ZQ4000.5-86）起重机械安全规程（GB6067）电控设备（GB4720）电机外壳防护（GB4942.1-85）严酷条件下户外场所电气设施一般防护要求（GB9089）建筑机械与设备（JG/T5011）建筑机械焊接通用技术条件（JJ12.3）城镇建设和建筑工业产品编制规则（CJ/T3035）包装储运图标标志（GB191）标牌（GB/T13306-1991）机电产品包装通用技术条件（GB/T13306-1992）钢结构工程施工及验收规范（GB4979-85）五、主要零部件材质表序号部件名称材料1机架Q235防腐2驱动机构带电机减速机3耙污链优质不锈钢4主动轴优质不锈钢5耙齿优质不锈钢6齿耙轴优质不锈钢7导轮优质不锈钢8主要电气元件正泰电器或人民电器六、供货范围本公司所提供的该设备是完整的最终产品，内容包括：1、装配完整的格栅机（包括侧边支架、齿耙、齿耙轴、牵引链条、导向轮、张紧调节装置、主动轴、密封橡胶板和排污卸料板等）。2、带有电机的驱动减速机（包括主动齿轮及传动链等）。3、就地控制箱。4、所有安装、调试、运行所需的附件及紧固件等。5、备品备件及专用维修工具。6、配套服务（包括指导安装、现场调试、试运行、技术培训、提交图纸和资料并做好售后服务）。七、型式和功能1、采用齿耙板和固定栅条组成过水面的结构形式，在渠道的过水水位面处至渠道底部，设备上安装有竖向栅条，当污水流过时，大于栅隙的污物或悬浮物被格栅条阻住，在格栅的进水面处，用移动的齿耙装置将栅渣从渠中垂直提出带到卸渣口卸除。栅渣由输送机运走。机械格栅清污机采用链条带动耙齿插入栅间移动来清除栅渣，并将栅渣带到卸料口卸掉。多个齿耙由环链带动，环链在格栅迎水面提起齿耙，在格栅背水面放下齿耙。2、耙齿应插入到栅条之间。耙齿在栅条间的插入与退出由牵引链来控制。3、格栅除污机配备超载保护装置。3.1当格栅上的物体过大不能提起耙齿或耙齿被卡住时，格栅会超载，这时电机的电流会增加，当电流超过控制柜预先设定的报警电流时，电气保护系统会立即自动切断电源并发出报警，对泵站设备起到保护作用;3.2当格栅上的物体过大不能提起耙齿或耙齿被卡住时，格栅会超载，传动链轮上的安全销被剪断，从而保护主机不被损坏。3.3格栅装置可通过电控信号倒退，以使耙齿装置倒退脱离超载物，使超载物在无阻碍的条件下通过其它方法移走。我公司提供的格栅除污机具有电气和机械两种过载保护功能，可基本实现无人操作。4、格栅除渣：牵引链将齿耙牵至卸渣口的卸料板处，集中的栅渣将被卸至输送机上。拦污挡板的卸料高度应能使自由卸下的栅渣到达输送机上。5、格栅除污装置的性能◆正常条件下，格栅除污装置间隙性运转，如有必要能连续24h运行。◆格栅除污机安装在渠的入口处，从栅条表面抓取去栅渣。机械齿耙格栅除污机的设计尽可能降低栅渣的湿度。◆耙污机在运行中断后一旦恢复运行，耙污机构也能把完全阻塞在格栅上的栅渣全部清除。◆格栅除污机在设计上能在渠道的整个宽度上耙污。八、设计结构的描述1、现场数据格栅将被分别安放在细格栅间的格栅井中。2、格栅条和支架a...
