CO2气体保护焊操作技能讲义-实用VIP免费

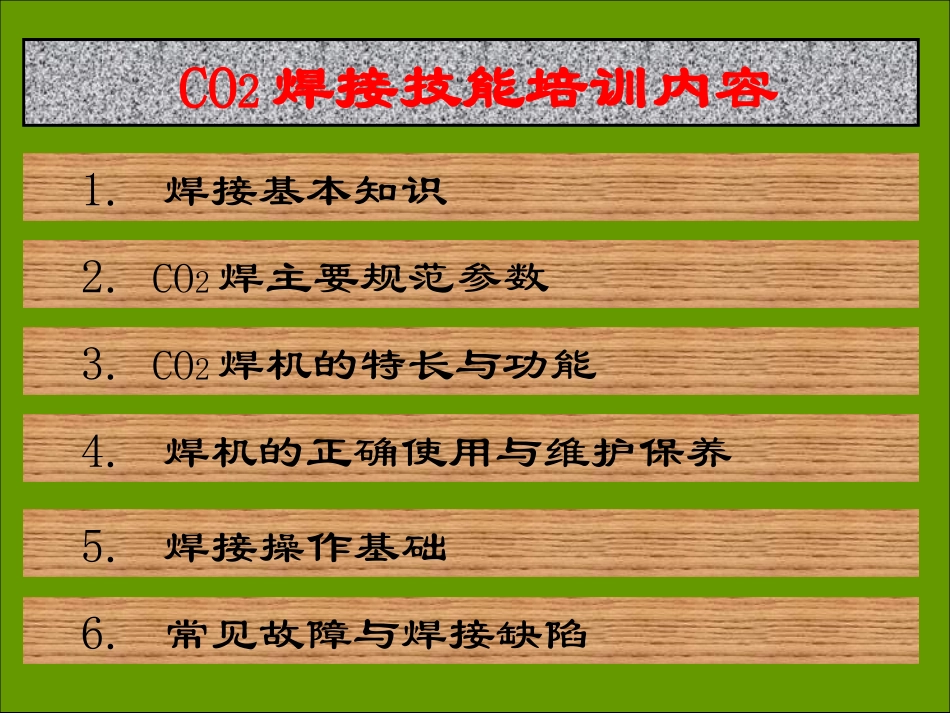

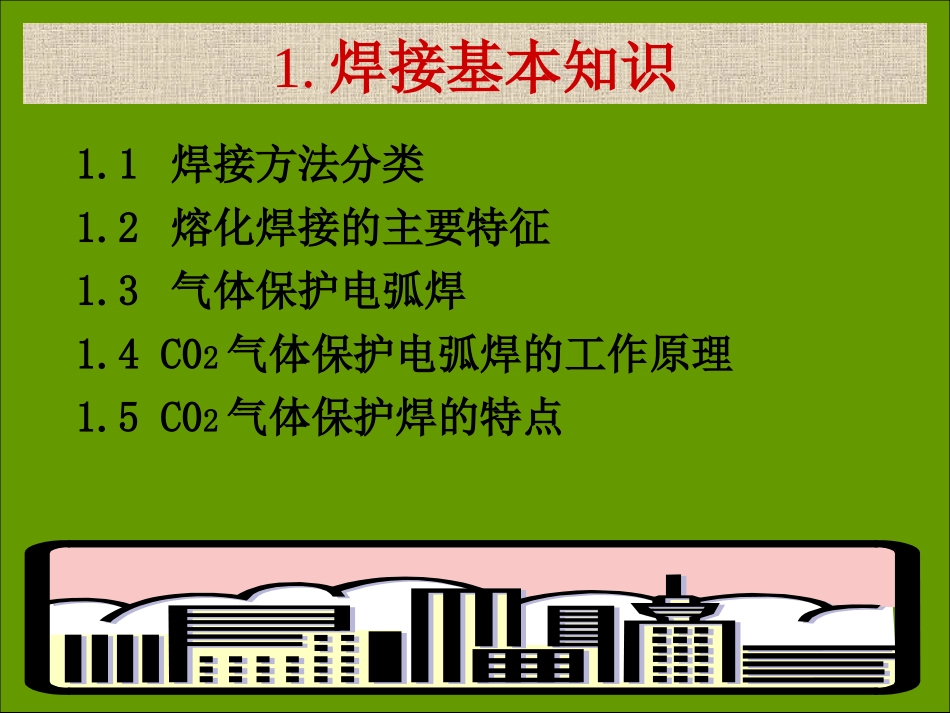

CO2气体保护焊操作技能讲义0CO2焊接技能培训内容2.CO2焊主要规范参数1.焊接基本知识3.CO2焊机的特长与功能4.焊机的正确使用与维护保养6.常见故障与焊接缺陷5.焊接操作基础1.1焊接方法分类1.2熔化焊接的主要特征1.3气体保护电弧焊1.4C02气体保护电弧焊的工作原理1.5C02气体保护焊的特点1.焊接基本知识1.1焊接方法分类熔化焊接压力焊钎焊电弧焊气焊铝热焊电渣焊电子束焊激光焊熔化极非熔化极手工焊CO2焊埋弧焊MAG焊MIG焊TIG焊等离子弧焊电弧焊：以气体导电时产生的电弧热为热源。熔化极：焊丝或焊条既是电极又是填充金属。非熔化极：电极（钨极）不熔化。MIG焊：金属极（熔化极）惰性气体保护焊TIG焊：钨极（非熔化极）惰性气体保护焊MAG焊：金属极（熔化极）活性气体保护焊CO2焊：二氧化碳气体保护焊（MAG—C焊）名词解释将被连接金属局部熔化，然后冷却结晶使分子或原子彼此达到晶格距离并形成结合力，这种焊接方法叫熔化焊接。熔化焊接需要一个能量集中，热量足够的热源。能量集中性：用金属电极中单位面积所通过的电流大小来表示；电流越大能量集中性越好。熔化焊接压力焊接：焊接过程中必须对焊件施加压力,加热或不加热的焊接方法。1.加热:将被焊金属的接触部位加热至塑性状态或局部熔化状态，然后施加一定的压力，使金属原子间相互结合形成焊接接头。如电阻焊、摩擦焊等。2.不加热：仅在被焊金属接触面上施加足够大的压力，利用压力引起的塑性变形，使原子相互接近，从而获得牢固的压挤接头，如冷压焊、超声波焊、爆炸焊等。钎焊:利用某些熔点低于被连接金属熔点的熔化金属（钎料）在连接界面上起流散浸润作用，然后冷却形成结合力。压力焊接和钎焊气体保护焊的定义：用外加气体作为电弧介质并保护电弧和焊接区的电弧焊称为气体保护电弧焊，简称气体保护焊。常用的保护气体：二氧化碳气（CO2）、氩气（Ar）、氦气（He）及它们的混合气体:CO2+Ar、CO2+Ar+He、……。1.3气体保护电弧焊C02气体保护电弧焊是使用焊丝来代替焊条,经送丝轮通过送丝软管送到焊枪,经导电咀导电,在CO2气氛中,与母材之间产生电弧,靠电弧热量进行焊接。CO2气体在工作时通过焊枪喷嘴，沿焊丝周围喷射出来，在电弧周围造成局部的气体保护层使溶滴和溶池与空气机械地隔离开来，从而保护焊接过程稳定持续地进行，并获得优质的焊缝。1.4C02气体保护电弧焊的工作原理KRⅡ200AV焊枪送丝电机电磁气阀遥控盒气管流量计工件六芯电缆正极电缆负极电缆焊接电源A配电箱+_集中供气接入点焊接效果溶深大熔深是手弧焊的三倍,坡口加工小。溶敷效率高手弧焊焊条熔敷效率是60%CO2焊焊丝熔敷效率是90%引弧性能好能量集中，引弧容易，连续送丝电弧不中断。焊接质量好对铁锈不敏感，焊缝含氢量低，抗裂性能好，受热变形小。焊接范围广可适用低碳钢高强度钢普通铸钢全方位焊焊接速度快单位时间内熔化焊丝比手工电弧焊快一倍与手工焊比：抗风能力差，设备较复杂。1.5C02气保焊的特点2.CO2焊主要规范参数2.7极性2.6气体2.4干伸长度2.2焊接电压2.3焊接速度2.1焊接电流2.5焊丝焊接电流:根据焊接条件（板厚、焊接位置、焊接速度、材质等参数）选定相应的焊接电流。CO2焊机调电流实际上是在调整送丝速度。因此CO2焊机的焊接电流必须与焊接电压相匹配，既一定要保证送丝速度与焊接电压对焊丝的熔化能力一致，以保证电弧长度的稳定。2.1焊接电流焊接电压既电弧电压:提供焊接能量。电弧电压越高，焊接能量越大，焊丝熔化速度就越快，焊接电流也就越大。电弧电压等于焊机输出电压减去焊接回路的损耗电压，可用下列公式表示：U电弧=U输出–U损如果焊机安装符合安装要求的话，损耗电压主要指电缆加长所带来的电压损失，如您的焊接电缆需要加长，调节焊机输出电压时可参考下表：焊接电流电缆长度100A200A300A400A500A10m约1V约1.5V约1V约1.5V约2V15m约1V约2.5V约2V约2.5V约3V20m约1.5V约3V约2.5V约3V约4V25m约2V约4V约3V约4V约5V2.2焊接电压根据焊接条件选定相应板厚的焊接电流，然后根据下列公式计算焊接电压:<300A时:焊接电压=(0.04倍焊接电流+16±1.5)伏>300A时:焊接电压=(0.04倍焊接电流+20±2)伏举例1：选定焊接电流200A，则焊接电压计算如...
