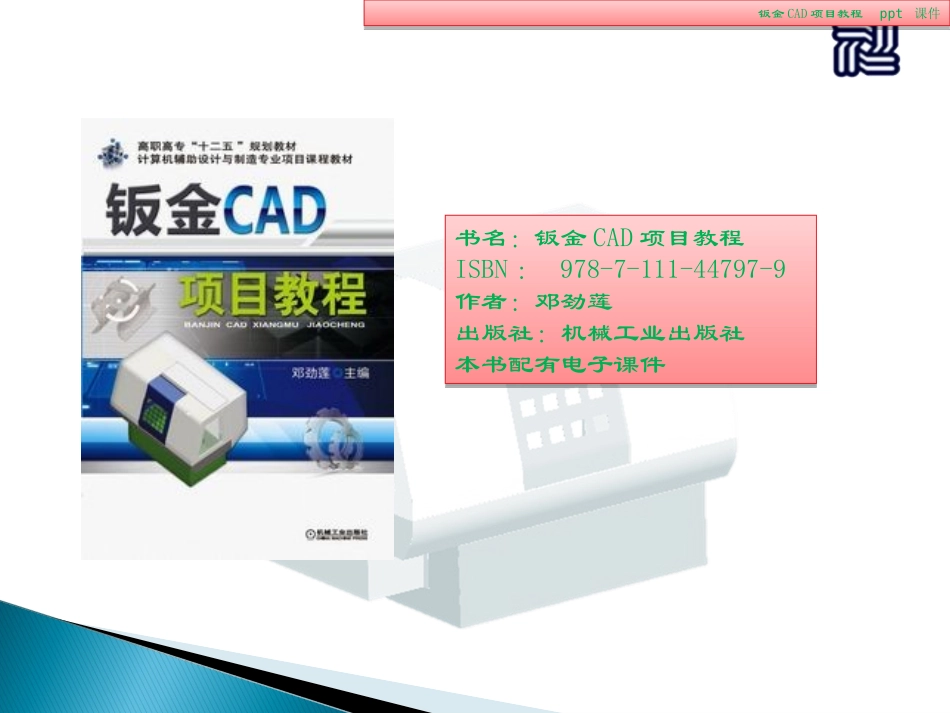

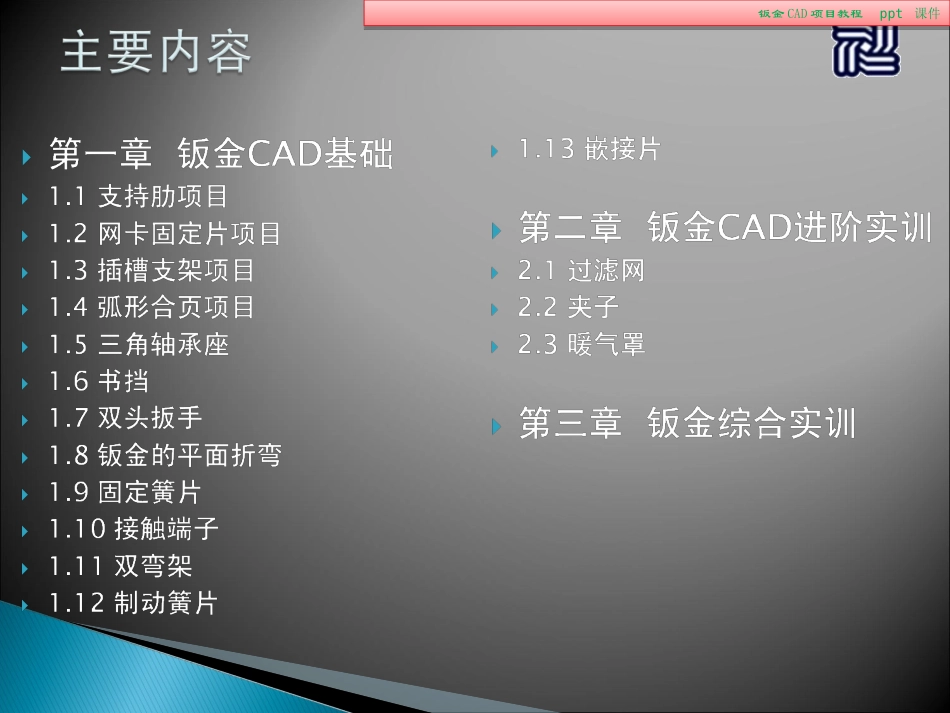

书名：钣金CAD项目教程ISBN：978-7-111-44797-9作者：邓劲莲出版社：机械工业出版社本书配有电子课件书名：钣金CAD项目教程ISBN：978-7-111-44797-9作者：邓劲莲出版社：机械工业出版社本书配有电子课件钣金CAD项目教程ppt课件钣金CAD项目教程ppt课件钣金CAD项目教程ppt课件钣金CAD项目教程ppt课件钣金CAD项目教程ppt课件钣金CAD项目教程ppt课件1.1支持肋项目训练目标：本项目制作如图所示的支持肋，主要练习第一壁（基础壁）、平整壁、法兰壁和实体切割等特征的使用，通过该实训掌握一般钣金的建模过程：在第一平整壁的基础上通过逐步添加额外壁来完成建模。钣金CAD项目教程ppt课件钣金CAD项目教程ppt课件1.1支持肋项目项目分析:该模型的主要特征是所有面均为平面，在平面上开有一定形状的缺口和有一定几何关系的穿孔。:项目工具主要包括分离的平整壁、法兰壁、平整壁。：创建分离的平整壁（第一壁、基础壁）：创建法兰壁钣金CAD项目教程ppt课件钣金CAD项目教程ppt课件1.2网卡固定片项目训练目标:本项目建立如图所示的网卡固定片，训练目标是掌握各钣金壁上的止裂槽（也即工艺缺口）的应用，并同时进一步熟练平整壁、法兰壁和实体切割等特征的使用。钣金CAD项目教程ppt课件钣金CAD项目教程ppt课件1.2网卡固定片项目项目分析:该模型的主要特征是各个面均为平面，在平面上开有一定形状的缺口和有一定几何关系的穿孔。与实训项目一模型的主要特征没有太明显的变化，不同之处是本项目模型的工艺要比前者复杂：根据工艺需要在一些钣金壁上增加了工艺缺口。钣金CAD项目教程ppt课件钣金CAD项目教程ppt课件1.3插槽支架项目训练目标:本项目主要通过进一步熟练平整壁、法兰壁和实体切割等特征的使用掌握一般钣金的建模过程，即在拿到一个模型后如何通过软件一步一步实现。钣金CAD项目教程ppt课件钣金CAD项目教程ppt课件1.3插槽支架项目项目分析:该模型的主要特征是各个面均为平面，在各平面上开有一定形状的缺口和有一定几何关系的穿孔。各个平面大小不一，但是主体的形状很相似，都是矩形，仔细分析还会发现：中间最大平面的四边分别衍生出其他各壁；而其他壁则是只有一到两边会有衍生的壁。因此我们可以选择该平面为建模的第一步即平整壁（第一壁、基础壁）。钣金CAD项目教程ppt课件钣金CAD项目教程ppt课件1.4弧形合页项目训练目标:本项目内容是如图所示的弧形合页，主要训练拉伸壁、合并壁和实体切割等特征的使用，通过掌握钣金建模的拉伸来完成弧形合页建模。钣金CAD项目教程ppt课件钣金CAD项目教程ppt课件1.4弧形合页项目项目分析:该模型的主要特征是两个主要表面均为圆弧面，能够作为第一壁（基础壁）的平面比较小，而且不连续；顺着模型的端面看，我们可以发现除了模型顶面的两个缺口和四个开孔外，模型可以看作是一个等截面的模型，因此可以考虑应用类似实体建模中的拉伸命令来实现，即先绘制截面再拉伸一定的长度来完成模型的主体工作。1.5三角轴承座训练目标:本项目完成如图所示的三角轴承座，主要练习旋转壁、分离的平整壁、合并壁和实体切割等特征的使用。在实际接触的钣金零件中，我们经常会遇到有环形翻边之类的特殊特征，通过该实训掌握对有一些特殊翻边特征的钣金建模过程：建立翻边的钣金特征与分离的平整壁进行合并。1.5三角轴承座项目分析:该模型的主要特征是有一个环形的翻边，在环形翻边的底面会衍生出一个大的平面，在平面上开有一定形状的方孔。若是我们直接按照之前的思路先建分离的平整壁来建模，就会遇到中间环形翻边如何建模的困扰，因为一般若是分离的平整壁作为第一特征的话，其他的衍生壁应该是在平整壁的各个外缘边，而这里的环形翻边是在内部的，之前的法兰壁和平整壁都无法实现该特征。1.6书挡训练目标:本项目完成如图所示的书挡，主要练习两种平整壁（即第一壁、基础壁与平整壁）和实体切割等特征的使用。通过本实训的练习也同时掌握这种类似互补类特征零件的建模。1.6书挡项目分析:该模型的主要特征是各个主要表面均为平面，单看各个壁来说，模型是比较简单的，但是经...
