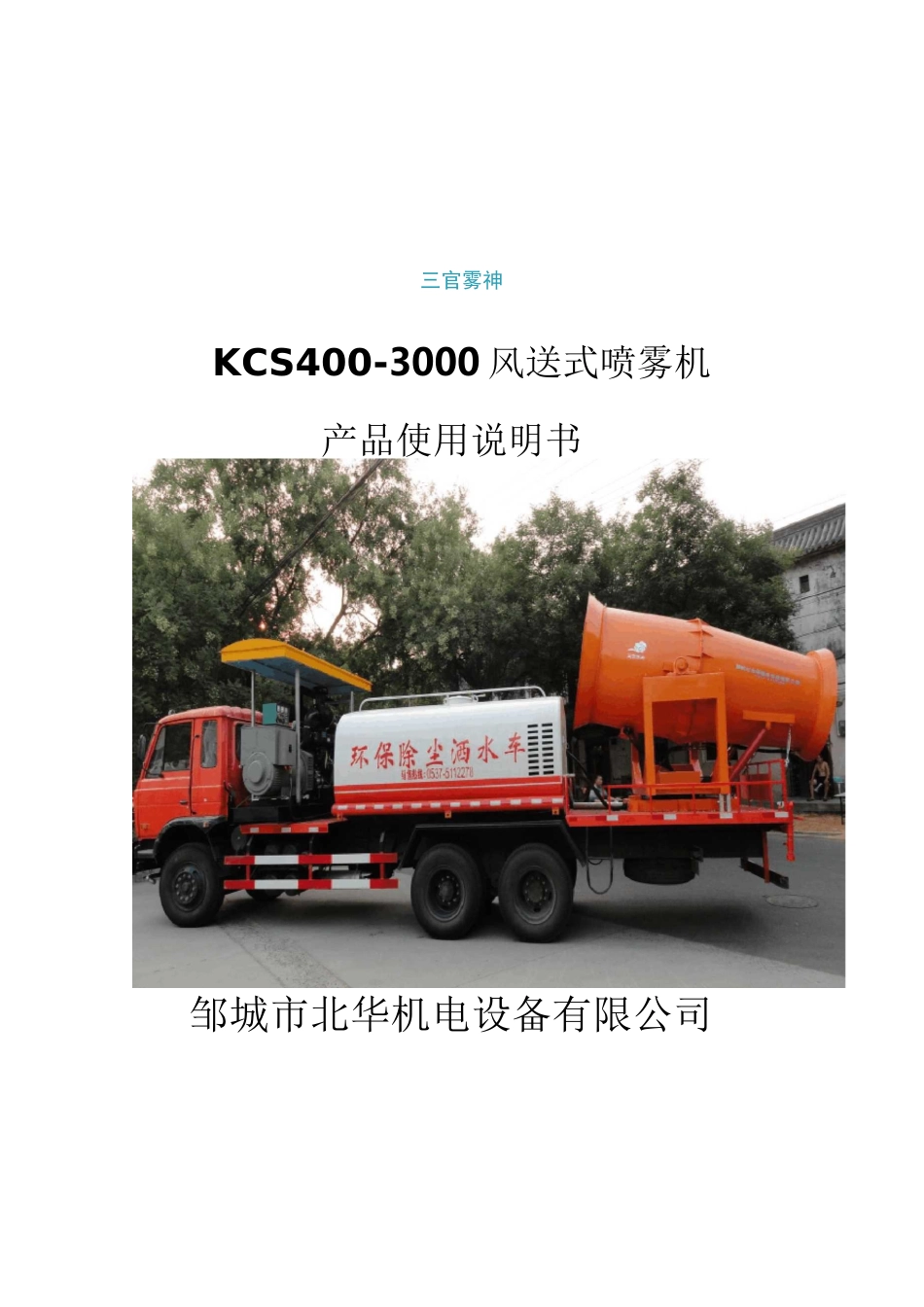

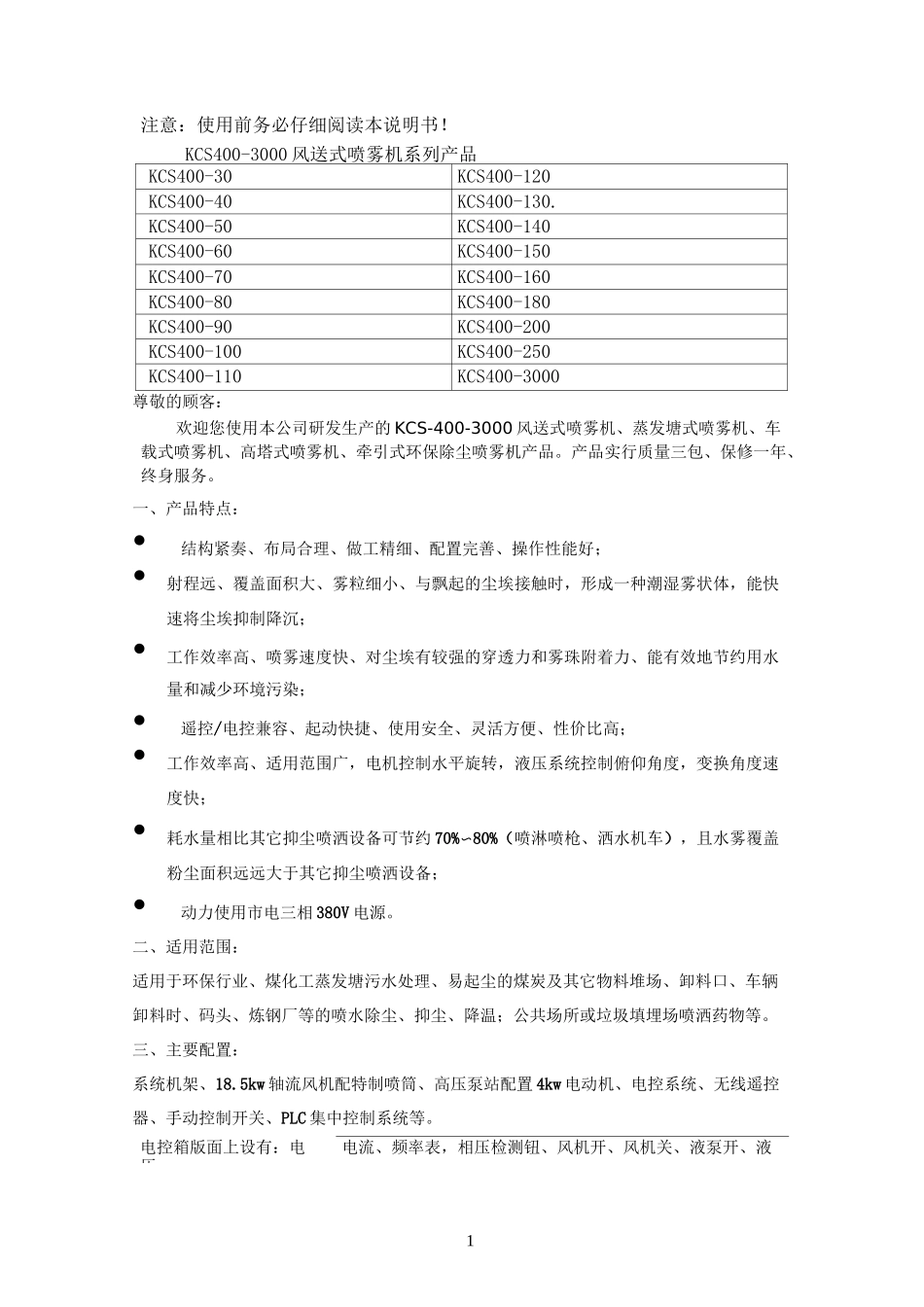

三官雾神KCS400-3000风送式喷雾机产品使用说明书邹城市北华机电设备有限公司1注意：使用前务必仔细阅读本说明书！KCS400-3000风送式喷雾机系列产品KCS400-30KCS400-120KCS400-40KCS400-130.KCS400-50KCS400-140KCS400-60KCS400-150KCS400-70KCS400-160KCS400-80KCS400-180KCS400-90KCS400-200KCS400-100KCS400-250KCS400-110KCS400-3000尊敬的顾客：欢迎您使用本公司研发生产的KCS-400-3000风送式喷雾机、蒸发塘式喷雾机、车载式喷雾机、高塔式喷雾机、牵引式环保除尘喷雾机产品。产品实行质量三包、保修一年、终身服务。一、产品特点：•结构紧奏、布局合理、做工精细、配置完善、操作性能好；•射程远、覆盖面积大、雾粒细小、与飘起的尘埃接触时，形成一种潮湿雾状体，能快速将尘埃抑制降沉；•工作效率高、喷雾速度快、对尘埃有较强的穿透力和雾珠附着力、能有效地节约用水量和减少环境污染；•遥控/电控兼容、起动快捷、使用安全、灵活方便、性价比高；•工作效率高、适用范围广，电机控制水平旋转，液压系统控制俯仰角度，变换角度速度快；•耗水量相比其它抑尘喷洒设备可节约70%〜80%（喷淋喷枪、洒水机车），且水雾覆盖粉尘面积远远大于其它抑尘喷洒设备；•动力使用市电三相380V电源。二、适用范围：适用于环保行业、煤化工蒸发塘污水处理、易起尘的煤炭及其它物料堆场、卸料口、车辆卸料时、码头、炼钢厂等的喷水除尘、抑尘、降温；公共场所或垃圾填埋场喷洒药物等。三、主要配置：系统机架、18.5kw轴流风机配特制喷筒、高压泵站配置4kw电动机、电控系统、无线遥控器、手动控制开关、PLC集中控制系统等。电控箱版面上设有：电压、电流、频率表，相压检测钮、风机开、风机关、液泵开、液2泵关、向上、向下、向左、四、主要技术参数：向右按钮、时间继电器。水泵工作压力：1.5〜4.5Pa风量：990m3/h风压：1080Pa射程：60m流量：20〜150L/min雾粒度：50~200um俯仰角：-10°〜45°水平旋转：320°五、设备的电源装接：1、本产品使用的是外接市电电源，如电力不足的地方，也可自行配置柴油发电机组。2、当使用三相380伏市电时，电控箱前头的电源必须要有控制开关，在电源开关上应有良好的接地；将电源线接至设备的电控箱内。3、在接入电源时，应先将电控箱上的电源开关断开、处于OFF位置；4、选择电源时，应根据产品技术参数上所载明的总功率而确定使用线径，以确保有足够的电过流量；六、操作使用方法：1、管路检查：开机前应检查各供液管道相应开关是否打开或关闭：2、如果你选择药液箱装药原液，向外界抽取净水与药原液自动混合喷射，则应适当打开药箱后的供药管路开关，并控制好药原液的流量。打开向外界抽取净水的管路开关。关闭高压泵和管路排水开关。3、如果你仅选择药液箱装药液进行喷射，则可关闭向外界抽取净水的管路开关，打开药箱后的供药管路开关，关闭高压泵和管路排水开关。4、相压检查：当安装检查完毕无误后，将电控箱上的电源拨至ON位置，然后用相压检测钮检查各相线电压是否平衡，如果不平衡，应检查线路和接线端是否断电、接触不良或其他故障原因，如无法排除，应与生产厂家或销售服务网点联系。5、试运行：1、在电控箱或遥控器上点动“风机开按钮”试运行，如发现风机反转，应在电源开关上调节接线位置，待风机正常运行1—2分钟。2、做好喷雾前的准备工作，对准喷雾目标。33、在电控箱或遥控器上点动“液泵开按钮”检查各供液管道和喷嘴是否会漏液，各喷嘴喷雾是否均匀，如不均匀可对喷嘴进行调整；检查液泵压力表指针是否达到技术数据的要求，否则，应适当调整高压泵调节手把。6、喷雾作业：1)俯仰角喷射：首先应将喷筒轴耳上的压紧手轮旋松，否则无法动作和损坏设备。俯仰角设定为—10度到45度。角度变化由液压马达控制液压撑臂作向下向上运动。在电控箱或手持遥控器上点动“向下”或“向上”按钮，将喷筒调整至所需喷射角度。2、注意：在没有放松压紧手轮时，点动“向下”或“向上”按钮，液压升降撑臂将无法动作，会损坏或烧溃设备，造成事故发生。液压系统：液压系统安装在旋转支架上，用于控制喷筒的俯仰角度。其主要由油缸、液压马达、电磁阀、高...
