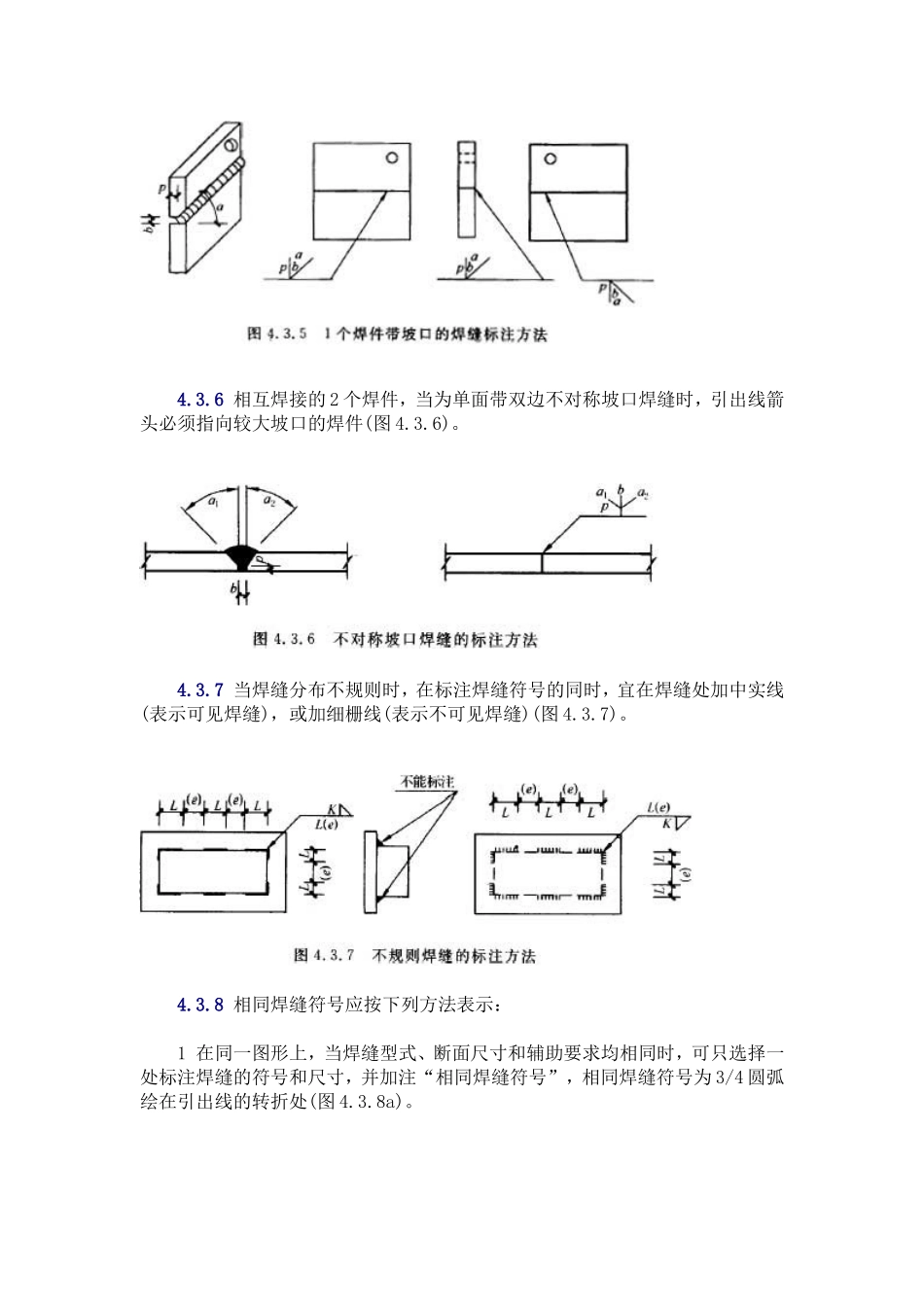

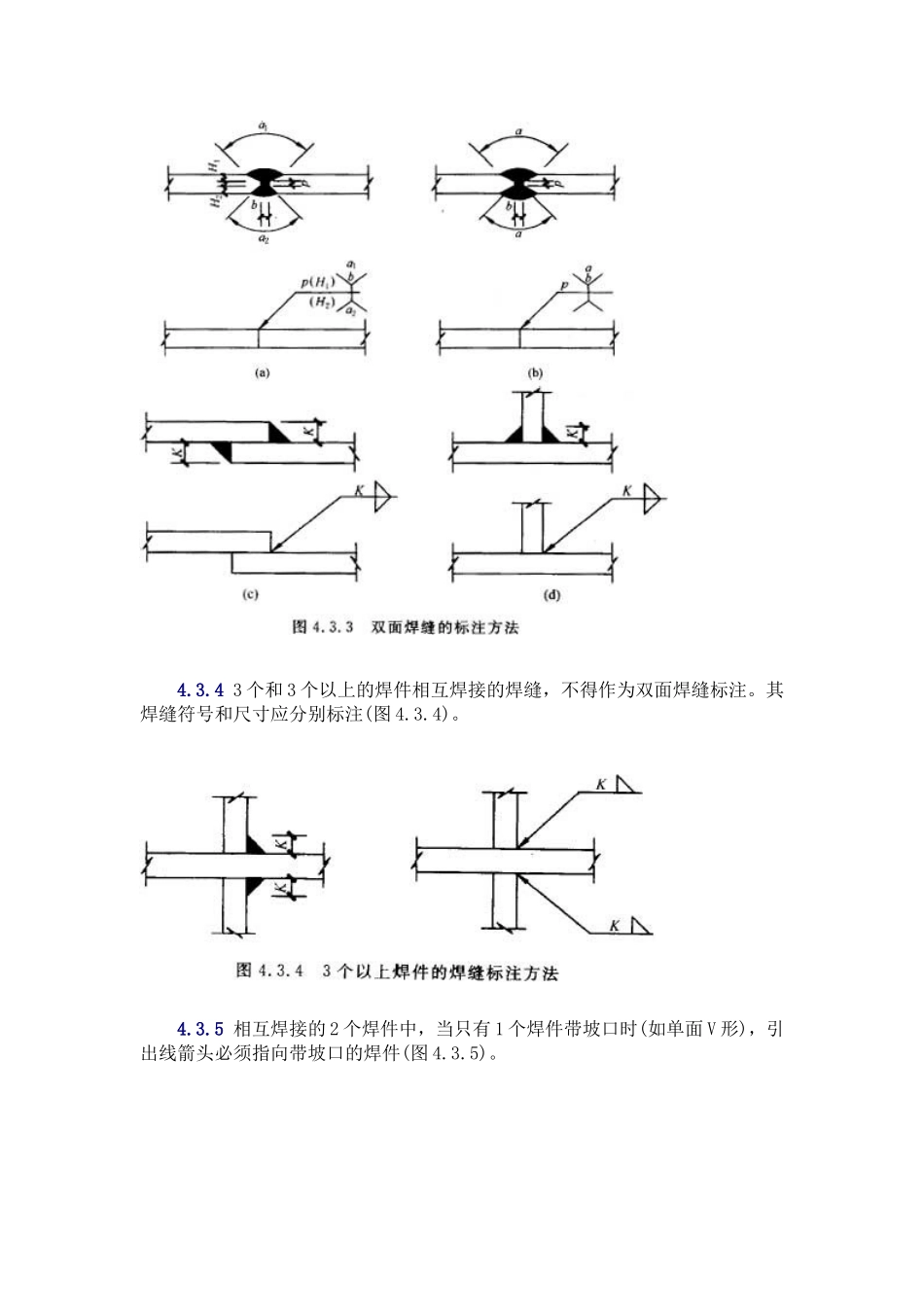

4.3常用焊缝的表示方法4.3.1焊接钢构件的焊缝除应按现行的国家标准《焊缝符号表示法》(GB324)中的规定外，还应符合本节的各项规定。4.3.2单面焊缝的标注方法应符合下列规定：1当箭头指向焊缝所在的一面时，应将图形符号和尺寸标注在横线的上方(图4.3.2a)；当箭头指向焊缝所在另一面(相对应的那面)时，应将图形符号和尺寸标注在横线的下方(图4.3.2b)。2表示环绕工作件周围的焊缝时，其围焊焊缝符号为圆圈，绘在引出线的转折处，并标注焊角尺寸K(图4.3.2c)。4.3.3双面焊缝的标注，应在横线的上、下都标注符号和尺寸。上方表示箭头一面的符号和尺寸，下方表示另一面的符号和尺寸(图4.3.3a)；当两面的焊缝尺寸相同时，只需在横线上方标注焊缝的符号和尺寸(图4.3.3b、c、d)。4.3.43个和3个以上的焊件相互焊接的焊缝，不得作为双面焊缝标注。其焊缝符号和尺寸应分别标注(图4.3.4)。4.3.5相互焊接的2个焊件中，当只有1个焊件带坡口时(如单面V形)，引出线箭头必须指向带坡口的焊件(图4.3.5)。4.3.6相互焊接的2个焊件，当为单面带双边不对称坡口焊缝时，引出线箭头必须指向较大坡口的焊件(图4.3.6)。4.3.7当焊缝分布不规则时，在标注焊缝符号的同时，宜在焊缝处加中实线(表示可见焊缝)，或加细栅线(表示不可见焊缝)(图4.3.7)。4.3.8相同焊缝符号应按下列方法表示：1在同一图形上，当焊缝型式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸，并加注“相同焊缝符号”，相同焊缝符号为3/4圆弧绘在引出线的转折处(图4.3.8a)。2在同一图形上，当有数种相同的焊缝时，可将焊缝分类编号标注。在同一类焊缝中可选择一处标注焊缝符号和尺寸。分类编号采用大写的拉丁字母A、B、C……(图4.3.8b)。4.3.9需要在施工现场进行焊接的焊件焊缝，应标注“现场焊缝”符号。现场焊缝符号为涂黑的三角形旗号，绘在引出线的转折处(图4.3.9)。4.3.10图样中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝)，可不用引出线标注，而直接在角焊缝旁标注焊缝尺寸值K(图4.3.10)。4.3.11熔透角焊缝的符号应按图4.3.11方式标注。熔透角焊缝的符号为涂黑的圆圈，绘在引出线的转折处。4.3.12局部焊缝应按图4.3.12方式标注。【上一页：4.2螺栓、孔、电焊铆钉的表示方法||
