城市道路纵断面设计的主要步骤与方法VIP免费

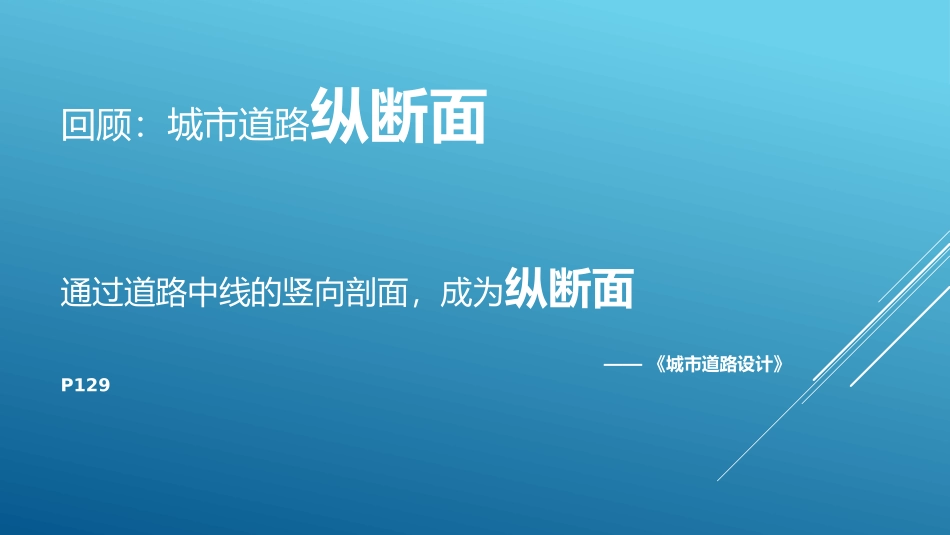

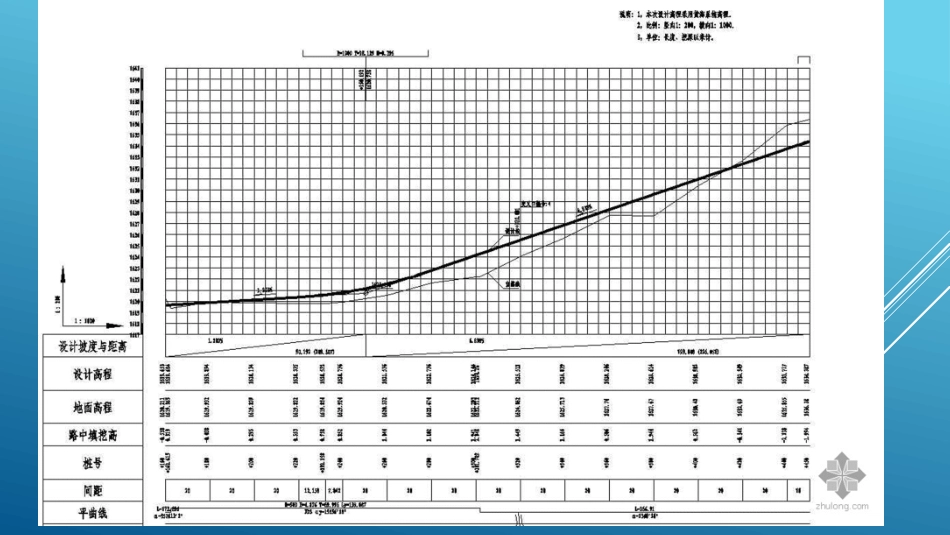

城市道路纵断面设计的主要步骤与方法12046118赵天一回顾：城市道路纵断面通过道路中线的竖向剖面，成为纵断面——《城市道路设计》P129纵断面设计方法与步骤纵坡设计前，路线位置拟定后，应先根据中桩的桩号和地面标高汇出纵断面图的地面线及平面线一栏。然后按照选线意图及高程，考虑填挖等工程经济及与与周围地形景观的协调，综合考虑平纵横三各方面试定坡度线，再对照横断面检查核对，确定纵坡值，定出曲线半径，计算设计标高，完成纵断面图。1绘出原有地面线（或待改建道路纵坡线）1.坐标计算纸绘制各里程桩标高，各点标高连线即为原地面线2.按照道路中线水准测量资料3.比例尺：水平1：500—1：1000;垂直1：20—1:1004.土壤地质剖面图、简明路线平面设计图5.交叉口范围，平曲线位置2标注控制点高程1.控制点是指路线起终点、路线交叉口、桥梁顶面或梁底、沿线重要建筑物地坪以及依据横断面确定的填挖合理点等，这些点往往在道路设计之前就因其他它因素而限定了其标高。2.建筑物前的地坪标高比中心线的设计标高高0.3—0.5m3.地坪坡度i=0.5%—1%3试定坡度（拉坡）在标定全线的各控制点后，即可根据定线的意图，综合考虑有关技术标准如最大纵坡、最小纵坡、坡长限制等，以及和断面与平面线形的组合和土石工程量大致平衡的要求，进行坡度线的设计。4确定坡度线（定坡）1.认真检查（最大纵坡，坡长，桥头线型，控制点标高、某些断面的纵横向平衡等），反复调整，满足要求后，确定变坡点位置及变坡点高程或纵坡度。2.经济、技术合理5设计竖曲线确定半径、计算竖曲线要素根据道路等级和纵坡转角大小、地形确定竖曲线半径尽量选用较大竖曲线半径，避免选用极限半径6计算设计标高和填挖深度全线各里程桩设计标高升坡：H=H0+l*i降坡：H=H0-l*iH——某里程桩标高mH0——控制点已知标高ml——计算桩号与控制点之间的水平距离mi——横向坡度求出各里程桩挖填高度，并标注在纵断面上填方高度=设计标高-原地面高（m）挖方高度=原地面高-设计标高（m）填方写在设计上面；挖方写在设计下7绘制纵断面设计图1比例尺：水平1：500—1：1000;垂直1：20—1:1002两部分书写图5—18THAT’SIT.
