采煤机的部件功能VIP免费

采煤机的部件功能_第1页
1/27
采煤机的部件功能_第2页
2/27
采煤机的部件功能_第3页
3/27

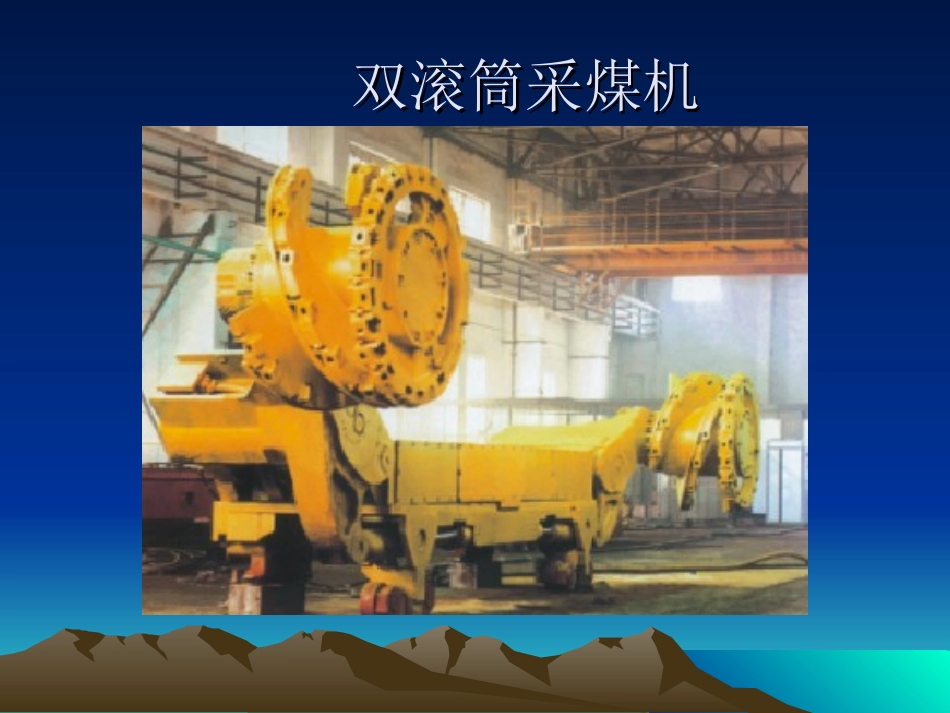

欢迎您来翟镇煤矿安培中心欢迎您来翟镇煤矿安培中心采煤机采煤机的部件功能及易损件的部件功能及易损件授课:授课:王光明高级技师王光明高级技师电话:电话:0538-78421740538-7842174双滚筒采煤机双滚筒采煤机双滚筒采煤机双滚筒采煤机在综合机械化采煤工作面的工作情况在综合机械化采煤工作面的工作情况基本概况基本概况•在采煤工作面,把煤从煤层中采落下来并完成装煤工作的机械称为采煤机。•采煤机分为两类:滚筒采煤机和刨煤机,目前煤矿广泛使用的是滚筒采煤机。滚筒采煤机按滚筒数不同分:单滚筒采煤机和双滚筒采煤机。单滚筒采煤机自开切口性能较差,适应于较薄的煤层。双滚筒采煤机可自开切口,一个滚筒沿顶板采煤层中的上部煤,一个沿底板采煤层中的下部煤,能一次采全高,适应范围大,生产效率高。因此,被广泛的应用。下面我们就以液压牵引双滚筒采煤机为例进行一下讲解:型号意义型号意义•例:4MG200-W•4-设计序号•M表示采煤机•G表示滚筒•200表示采煤机的电动机的功率是200KW•W表示无链牵引滚筒式采煤机主要由截割部、牵引部、电气设备以及辅助装置等四部滚筒式采煤机主要由截割部、牵引部、电气设备以及辅助装置等四部分组成分组成主要部件功能主要部件功能•电部位于动采煤机整体的中后部,包括电动机、电气控制箱。电动机的作用是通过两端输出轴分别驱动截割部和牵引部。既是采煤机的动力源、又具有控制和保护作用。•截割部位于采煤机整体的两端,是采煤机工作机构和驱动装置的总称。主要有机头减速箱、摇臂、调高油缸、截割滚筒组成,它的作用是通过截割滚筒实现落煤和装煤。•牵引部位于采煤机整体的中前部,它的主要作用是利用电动机传递的动力使采煤机沿工作面往复移动,实现连续割煤。•辅助装置主要包括底托架、电缆和水管托移装置、供水喷雾装置、调高装置。••底托架是采煤机的基座,与刮板输送机活动联接,兼有支撑采煤机并使采煤机沿输送机滑动的功能。•电缆和水管托移装置的作用是当采煤机沿工作面移动时,拖动采煤机的动力电缆和用于冷却喷雾降尘的水管,代替了人工盘电缆的繁重体力劳动。•供水喷雾装置主要作用:一是降尘、湿润、冷却截齿、扑灭滚筒截割时可能产生的火花、稀释有害气体的浓度。二是用于冷却电动机、液压牵引部。•调高装置的作用是为了适应煤层厚度的变化,在煤层高度范围内上下调整滚筒位置。•采煤机各操作手把、按钮的位置及用途采煤机各操作手把、按钮的位置及用途•滚筒调高操作手把位于截割部上部采空侧,向采空侧方向拉滚筒升高,向煤壁方向推滚筒下降,不操作滚筒保持在一定高度。•滚筒离合手把位于截割部采空侧,向采空侧方向拉出定位销,同时向上操作是合上离合,也就是带上滚筒。向采空侧方向拉出定位销,同时向下操作是打开离合,也就是摘掉滚筒。•牵引调速手把位于牵引部采空侧,向左旋转是采煤机上行,向右旋转是采煤机下行,中间位置是采煤机停止运行。••电控箱采空侧有8个按钮、1个操作手把。•隔离开关操作手把的作用是控制采煤机电动机的主回路的通断。向左操作是合上采煤机电动机的主回路,向右操作是断开采煤机电动机的主回路。•急停按钮既是电控箱载波发射机的电源开关,又能闭锁工作面刮板输送机。按下此按钮电控箱载波发射机的电源接通,为其他按钮的工作准备了条件,同时,工作面刮板输送机司机可随意开停刮板输送机。拔出此按钮电控箱载波发射机的电源断开,同时,工作面刮板输送机司机不能开启刮板输送机。此按钮可自锁。••刹闸按钮是采煤机防滑装置的控制按钮。按下此按钮采煤机液压制动器抱闸,采煤机被制动,可有效防止停机时采煤机下滑,防止意外事故的发生。拔出此按钮,采煤机液压制动器松闸,制动解除,采煤机即可牵引运行。此按钮可自锁。•主启按钮的作用是启动采煤机。•主停按钮的作用是停止采煤机。•运停按钮的作用是停止供作面刮板输送机。•信号按钮的作用是给工作面刮板输送机司机传递信号。•断电按钮的作用是当控制采煤机的主控开关,因某种原因不能分闸时,按下此按钮采煤机主控开关的前一级馈电开关分闸,避免事故的扩大。•备用按钮是当上述按钮发生故障...
