步骤清晰的--墙下条形基础计算方法(一步步教你做)VIP免费

步骤清晰的--墙下条形基础计算方法(一步步教你做)_第1页
1/4
步骤清晰的--墙下条形基础计算方法(一步步教你做)_第2页
2/4
步骤清晰的--墙下条形基础计算方法(一步步教你做)_第3页
3/4

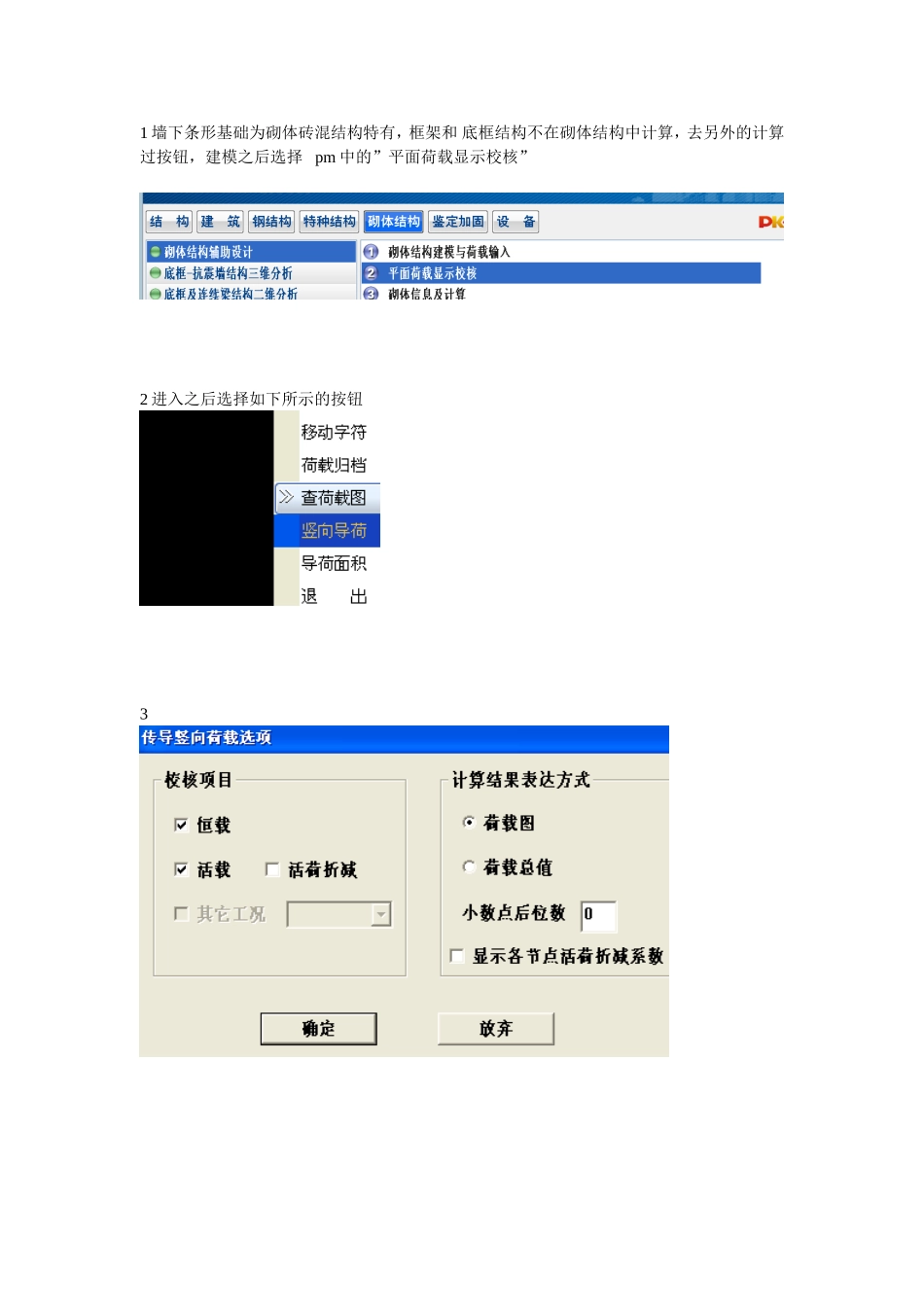

1墙下条形基础为砌体砖混结构特有,框架和底框结构不在砌体结构中计算,去另外的计算过按钮,建模之后选择pm中的”平面荷载显示校核”2进入之后选择如下所示的按钮3456墙下条形基础的荷载主要来自于墙体,所以取墙体的荷载值,注意单位为kn,墙上显示的数值为墙体上产生的总荷载,,在理正计算的时候要转换成均布荷载,即墙体上的数值X/l=q,x墙体上的为白色数值,l为墙段的长度,可以取净长,或者是轴线间的长度,净长结果比较保守一点7.如果觉得计算可能不保险,可以选择奖墙体上的所有荷载相加,然后除以线长,得到线荷载。在计算基础宽度。如下有两种情况1).图中为一段墙体,无洞口,但是由于构造柱的原因,将墙体分成两段,但是墙体自身性质相同,并无差异,所以讲两个数值相加,即1445+939,然后加上中间构造柱的数值,边柱的荷载按照交接墙体数量均分,除以总长度,可以得到均布荷载。不要讲结果看成唯一的判断结果,要自己能够分析计算结果。2)图中为横向梁,计算时同样取墙体上的白色数值,加上黄色的构造柱荷载,除以线长,得到均布荷载,但是注意,柱子收到两个方向的荷载,即x和y向,尝试将柱子的荷载均分之后,再叠加墙体荷载求均布荷载。手动计算基础面积:按照上述的方法计算出均布荷载q之后,P≤fa;P=F/A=ql/bl=q/b;b为条基的宽度。即b=q/fa
