WM-201单门联网门禁控制器说明书VIP免费

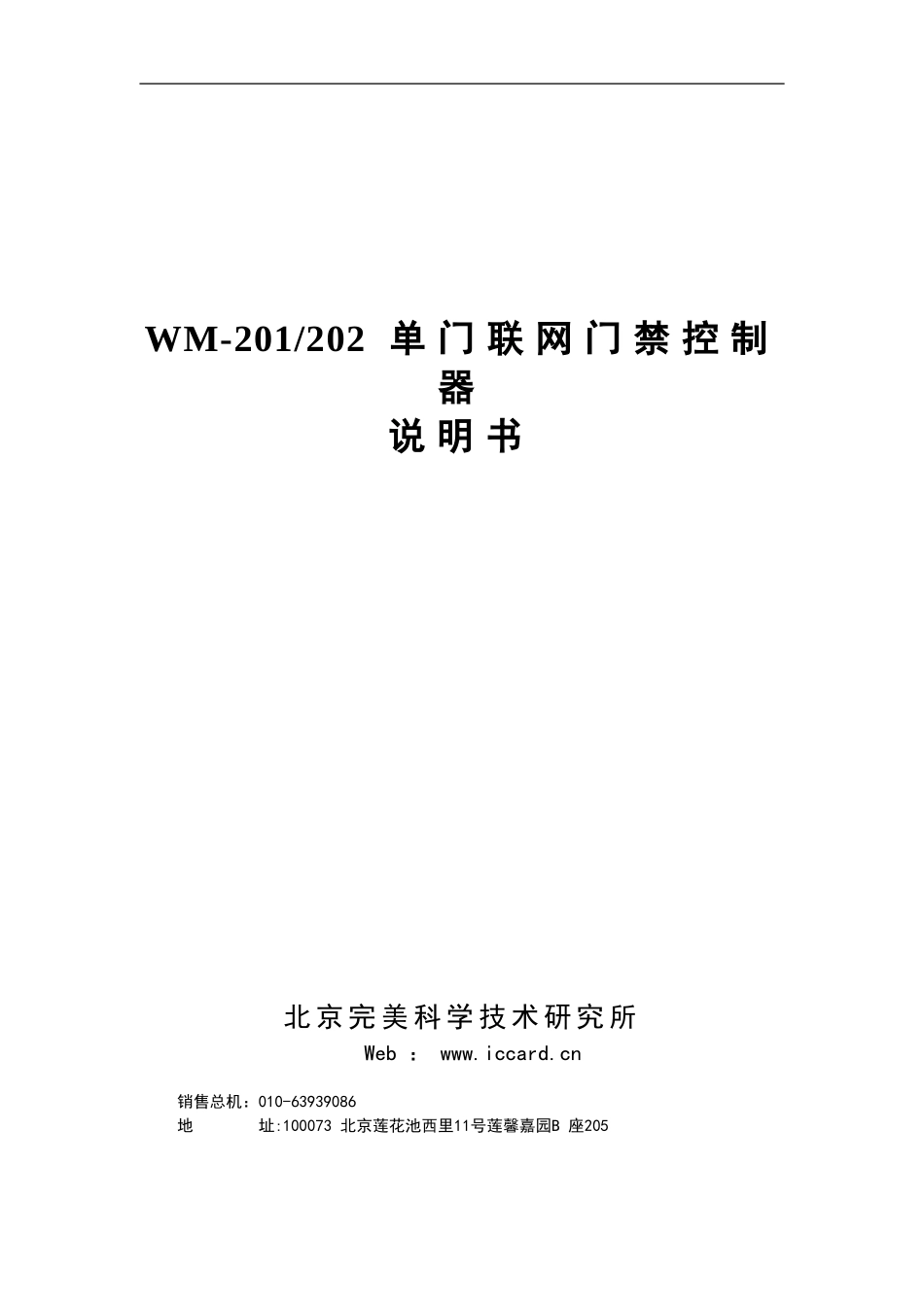

WM-201单门联网门禁控制器说明书_第1页
1/10
WM-201单门联网门禁控制器说明书_第2页
2/10
WM-201单门联网门禁控制器说明书_第3页
3/10
WM-201/202单门联网门禁控制器说明书北京完美科学技术研究所Web:www.iccard.cn销售总机:010-63939086地址:100073北京莲花池西里11号莲馨嘉园B座205北京完美研究所010-63939086一、概述:WM-201/202单门联网门禁控制器采用最新电子技术,是一种通用的门禁控制器,能组成门禁群;WM-201/202可以由485总线连成网络,连线简单,线长可达1200米,最大限度满足大型工程安装布线的需要。二、技术参数:工作电源:+9V~+15VDC额定电流:<160mA输出:双色LED指示、蜂鸣器控制器接口:RS485接口。波特率:9600;通讯距离1200米。工作环境:温度-20℃~60℃,湿度0~90%C型外壳。工作频率:125KHz读卡类型:EM或与EM兼容的卡片(可改成读M1卡)感应距离:6~10cm贮存:30000张卡,30000条读卡记录门状态:可选装门磁开门,随时检测门状态尺寸:115mmx75mmx18mm接口:预留端子:485、电源、开门按扭、门磁、外接读卡器三、技术详情:试验样品中带有一根线,用户可以直接接在这根线上做试验,批量购买的成品没有这根线,用户在现场安装时,直接将总线接在内部的端子上。1、接线说明导线符功能功能组www.iccard.cn2北京完美研究所010-63939086颜色号红VCC电源正电压范围:+9~18VDC(可以从控制器或计算机统一供电)黑GND电源负白开门按钮一端接在门内开门按钮上棕开门按钮一端橙485+RS485通讯正(A)RS485通讯接口,与主控器连接(一般是接在485转换器上)注意:不能接到电源上,否则可能烧坏数据口。紫485-RS485通讯负(B)另有两根红黑单独的线接电控锁的一端,一般用于控制电控锁的正级,控制器内部控制锁的继电器的触点电流为220V5A;;从左向左分别为:电源正、电源地、门磁、门磁地、485+、485-、开门按扭、J0继电器公共端、J1继电器常闭端、J2继电器常开端2、控制器地址设置应用时,要注意同一个上位机的控制器的地址设置必须唯一不相同,是通过上位机下载来完成。3、控制器在读卡时会发出一声蜂鸣及发光管亮一次;四、安装联网:多个控制器可以在485网络中并联,由上位机通过指令控制工作,从控制器或计算机接出RS485线两根(如果电源集中提供,再有两根12V电源线)总线,所有控制器并联接在总www.iccard.cn3北京完美研究所010-63939086线上(就像电灯接在电线上一样);485总线控制器连线示意图安装:一体控制器是读卡头与控制器是一体的,只需按接线说明来接线,组成一套门禁系统还需要电控锁、开门按钮、电源及IC卡;分体的控制器分两部分:控制盒和读卡头,读卡头安装在门外用于刷卡,控制器按装在门内的墙上,读卡头与控制器的连线穿过墙壁,读卡头与控制器在出厂时已连接了,用户只要剪断后接线的颜色接线;送简单门禁管理软件www.iccard.cn4管理计算机232-485转换器控制器控制器控制器北京完美研究所010-63939086五、读卡过程说明控制器在读卡时会发出一长声蜂鸣及发光管亮一次,无效卡只是发光管亮一下,蜂鸣三短声;在快存满时刷有效卡响两声并开门,无效卡还是三声,在存满时,有效卡还开门,响三声,但不记录,无效卡还是三声,也不记录;控制器可以独立工作,也可通过485网络或单独连接到计算机;六、485通讯指令协议(开发说明和接口规格)可以使用计算机(主机)对巡更机(分机)进行记录读取,时间设置和地址设置等。⑴通讯方法:232/485异步通讯,双绞线总线方式。⑵通讯波特率:9600⑶串口方式:1位开始位,8个数据位,一个停止位,无奇偶校验。⑷通讯协议格式:------------------------------------------------------|开始标志|分机地址|信息长度|命令和参数/丛机返回|校验|------------------------------------------------------[开始标志]:长度2个字节,主机给分机:AAHFFH;分机给主机:BBHFFH[分机地址]:长度1个字节,00H---FEH。[广播地址]:FFH[信息长度]:长度2个字节,表示命令和参数的总字节数,不包括开始标志、地址和校验的长度。[校验]:长度1个字节,是开始标志、地址、信息长度、命令和参数中所有字节的异或值。[命令和数据]:1读取开锁记录命令[功能]:从控制器读取一条记录信息(12字节)。如果主机接收正确,就发地址增加命令给分机。...
