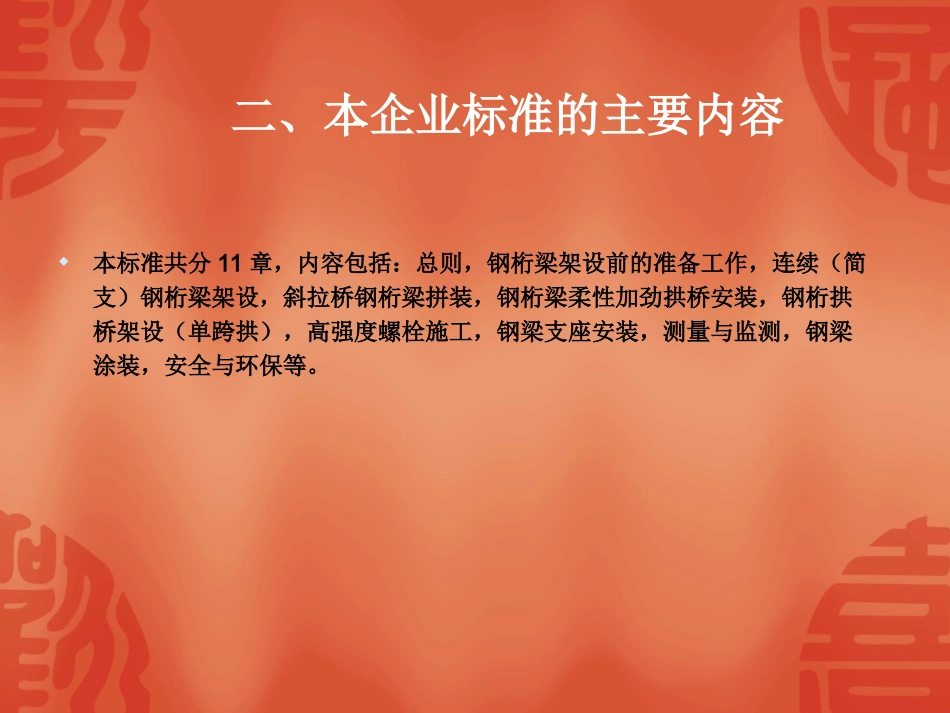

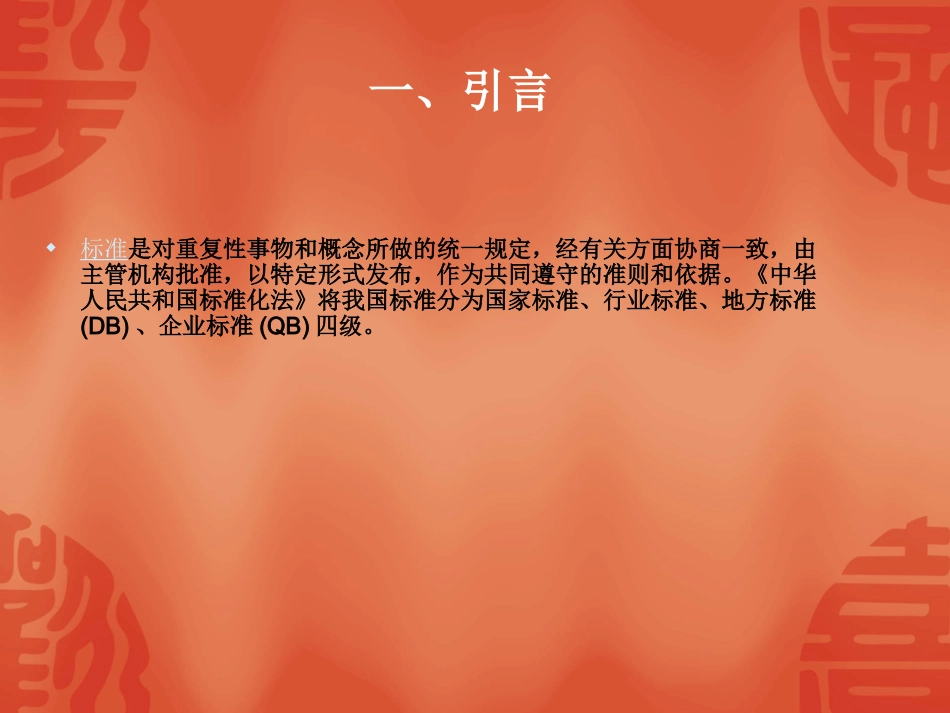

《钢桁梁（拱）架设施工》（QB/MBEC1005-2006）解读汇报2009年7月一、引言标准是对重复性事物和概念所做的统一规定，经有关方面协商一致，由主管机构批准，以特定形式发布，作为共同遵守的准则和依据。《中华人民共和国标准化法》将我国标准分为国家标准、行业标准、地方标准(DB)、企业标准(QB)四级。二、本企业标准的主要内容本标准共分11章，内容包括：总则，钢桁梁架设前的准备工作，连续（简支）钢桁梁架设，斜拉桥钢桁梁拼装，钢桁梁柔性加劲拱桥安装，钢桁拱桥架设（单跨拱），高强度螺栓施工，钢梁支座安装，测量与监测，钢梁涂装，安全与环保等。三、本标准的各章节要点解读第一章总则第一章总则主要阐述了本标准的主要内容及编制依据。第二章钢桁梁架设前的准备工作第二章钢桁梁架设前的准备工作主要包含内容有：技术资料收集整理（建议补充钢梁焊接工艺试验评定报告）；施工场地、大临设施的布置；主要施工机具的配置；钢梁杆件的存放、检查、矫形和预拼等准备工作。返回三、本标准的各章节要点解读第三章连续（简支）钢桁梁架设第三章连续（简支）钢桁梁架设3．1钢梁架设方法综述(1)膺架法：适用于水不深、桥不高的各种跨径、各种类型的钢桥;(2)浮吊架设法：适用于水较深、备有大吨位浮吊的条件;(3)顶推滑移架设法：适用于能在桥头路基或引桥上拼装钢梁的条件;(4)拖拉架设法：适用于河滩无水或水不深，建立临时支墩不困难，路基、引桥上可拼装钢梁及平衡梁的条件;(5)浮运架设法：适用于深水河流或滨海河流处;(6)浮运拖拉架设法：适用条件与浮运架设法相同，多在单孔架设时采用;(7)悬臂拼装架设法：适用于大、中等跨度的各类梁式钢桥;(8)整体架设法：适用于有临时支点或大型吊机（船）的施工条件。返回三、本标准的各章节要点解读3．2膺架法架设（1）起步节间钢梁架设：拼装长度应能满足架梁吊机的布置需要，一般为2～3个节间；第一节间纵梁拼装时必须在悬臂端设置临时支点。（2）拼装的注意事项：平衡压重（要求抗倾覆稳定系数≥1.3），拱度控制（一节间高栓全部终拧后，再拼装下一节间）。3．3悬臂法架设（1）平衡梁拼装方法：a、在引桥或路基上拼装平衡梁，应从与主梁相连的端节点开始，自桥头向桥后拼装；b、用第一孔钢梁在膺架或支墩上拼装主梁作为第二孔的平衡梁；（2）平衡梁的拆除：应在连接杆件不受力的情况下进行。（3）合龙方案：a、跨中合龙：合龙顺序为先上下弦杆，再斜杆和竖杆。b、桥跨中间合龙：在无应力状态下合龙需要计算指导下实现合龙；在加力状态下合龙，在合龙口施加外力强迫合龙。（4）合龙程序：初调→→精调→→纵调→→竖调→→横调。（5）合龙注意事项：选择温差变化小的时间段进行；防止合龙铰超载。（6）体系转换：以设计支点高程为准，复核支点反力。返回三、本标准的各章节要点解读3．4吊索塔架辅助法悬臂架设该方法增加了吊索塔架施工，其他工作同悬臂架设法。3．5拖拉架设法重点提出牵引时钢梁脉冲式跳跃现象的改善方法：减少滑车组门数，加粗钢丝绳直径，换用大功率滑车组，加快卷扬机速度。3．6浮运架设钢梁（1）锚缆抛设施工：抛设位置测量定位并作浮标标识；采用锚绳上安装拉力计进行锚着力试验；主锚锚锭应力调整等。（2）浮运牵引施工注意事项：驳船宜在桥梁下游横向移动，逆水进入桥孔；船在移动过程中联结缆绳数量不得少于4根，且与阻力方向夹角不大于45°。返回三、本标准的各章节要点解读3．7浮拖法架设钢梁返回三、本标准的各章节要点解读施工步骤及方法：（1）浮船进位托梁：a、拖拉钢梁自桥墩悬出一定长度。b、Ⅱ号浮船在下游停泊场按设计数量灌入压舱水，栓挂并绞动有关缆绳，进入桥孔对位，并收紧各缆绳，固定船体。c、按计算抽出压舱水，使浮船Ⅱ支架逐步受载至墩顶上的保险木垛松动。d、继续少量抽水，拆除第Ⅰ段钢梁上滑道下的辊轴。（2）向前浮拖：a、调整头尾缆绳，收紧侧绳，使浮船平稳横移，将钢梁浮拖到第Ⅱ段上滑道到达桥墩前沿为止。b、在滑道Ⅲ下放辊轴。c、抽出相当于支点滑道Ⅱ换为Ⅲ的反力变化值的压舱水，使第三段滑道逐渐受力。d、继续浮拖，撤去第Ⅱ段滑道下的辊轴，浮拖至...
