Proteus ISIS的基本操作VIP免费

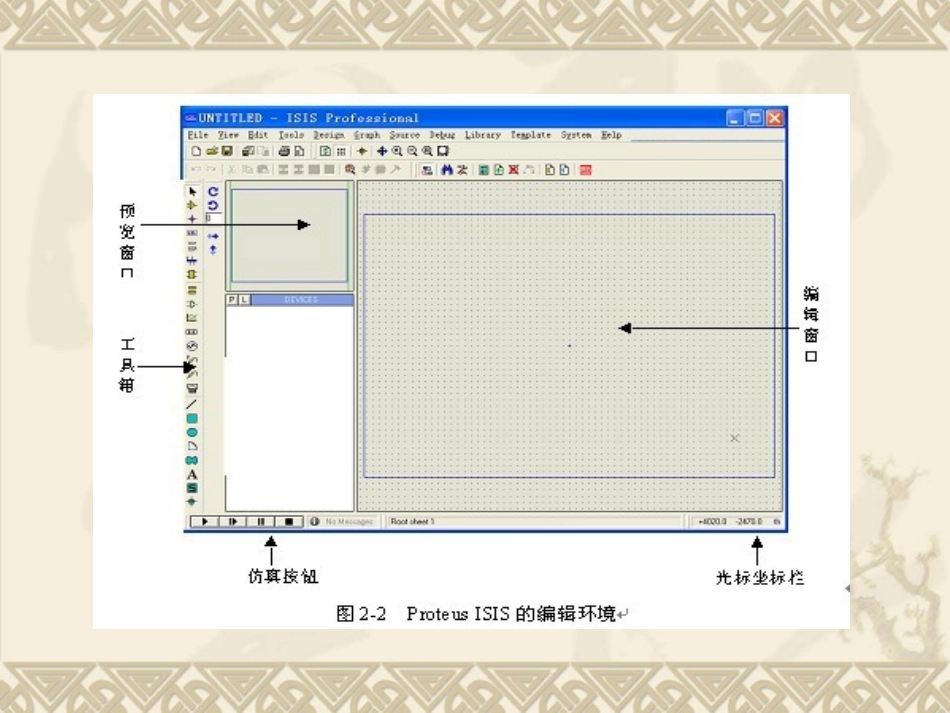

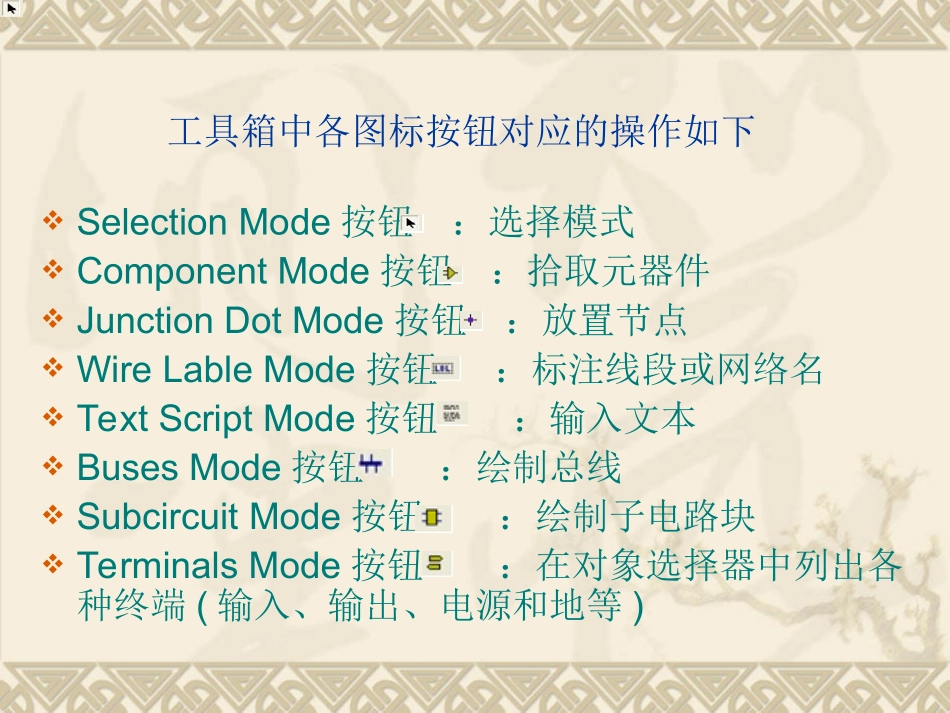

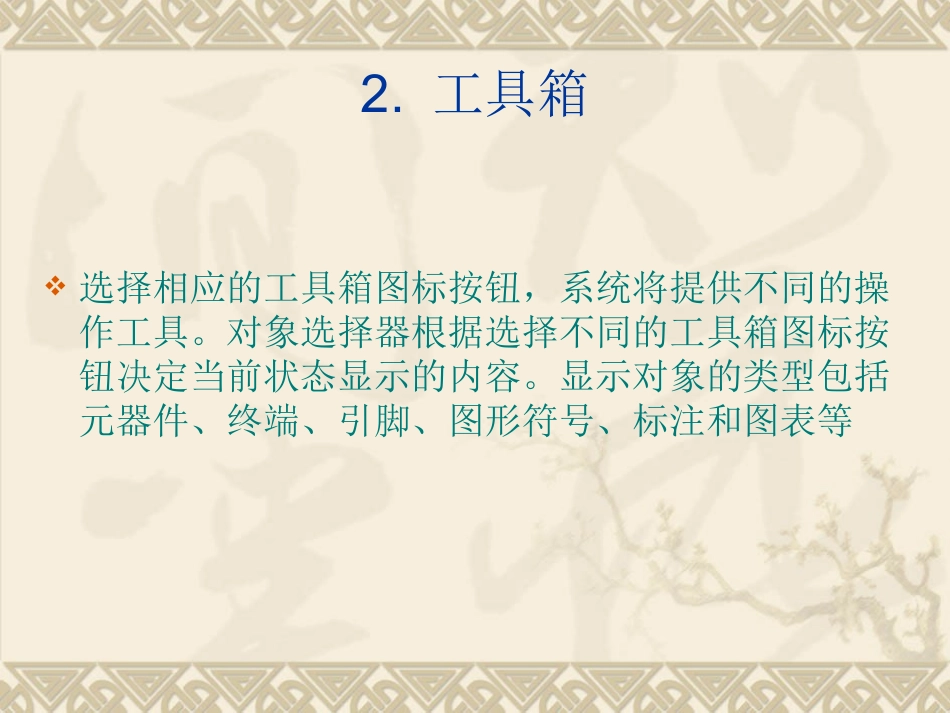

2.工具箱选择相应的工具箱图标按钮，系统将提供不同的操作工具。对象选择器根据选择不同的工具箱图标按钮决定当前状态显示的内容。显示对象的类型包括元器件、终端、引脚、图形符号、标注和图表等工具箱中各图标按钮对应的操作如下SelectionMode按钮：选择模式ComponentMode按钮：拾取元器件JunctionDotMode按钮：放置节点WireLableMode按钮：标注线段或网络名TextScriptMode按钮：输入文本BusesMode按钮：绘制总线SubcircuitMode按钮：绘制子电路块TerminalsMode按钮：在对象选择器中列出各种终端(输入、输出、电源和地等)DevicePinsMode按钮：在对象选择器中列出各种引脚(如普通引脚、时钟引脚、反电压引脚和短接引脚等)GraphMode按钮:在对象选择器中列出各种仿真分析所需的图表(如模拟图表、数字图表、混合图表和噪声图表等)TapeRecorderMode按钮：当对设计电路分割仿真时采用此模式GeneratorMode按钮：在对象选择器中列出各种激励源(如正弦激励源、脉冲激励源、指数激励源和FILE激励源等)VoltageProbeMode按钮：可在原理图中添加电压探针。电路进行仿真时可显示各探针处的电压值CurrentProbeMode按钮：可在原理图中添加电流探针。电路进行仿真时可显示各探针处的电流值VirtualInstrumentsMode按钮：在对象选择器中列出各种虚拟仪器(如示波器、逻辑分析仪、定时/计数器和模式发生器等)RotateClockwise按钮：顺时针方向旋转按钮，以90°偏置改变元器件的放置方向RotateAnti-clockwise按钮：逆时针方向旋转按钮，以90°偏置改变元器件的放置方向X-mirror按钮：水平镜像旋转按钮，以Y轴为对称轴，按180°偏置旋转元器件Y-mirror按钮：垂直镜像旋转按钮，以X轴为对称轴，按180°偏置旋转元器件另外，在某些状态下，对象选择器有一个“Pick”切换按钮，单击该按钮可以弹出PickDevices、PickPort、PickTerminals、PickPins或PickSymbols窗体。通过不同窗体，可以分别添加元器件端口、终端、引脚等到对象选择器中，以便在今后的绘图中使用3.主菜单ProteusISIS的主菜单栏包括File(文件)、View(视图)、Edit(编辑)、Library(库)、Tools(工具)、Design(设计)、Graph(图形)、Source(源)、Debug(调试)、Template(模板)、System(系统)和Help(帮助)，如图2-3所示。单击任一菜单后都将弹出其子菜单项。图2-3ProteusISIS的主菜单和主工具栏File菜单：包括常用的文件功能，如新建设计、打开设计、保存设计、导入/导出文件，也可打印、显示设计文档，以及退出ProteusISIS系统等View菜单：包括是否显示网格、设置格点间距、缩放电路图及显示与隐藏各种工具栏等Edit菜单：包括撤销/恢复操作、查找与编辑元器件、剪切、复制、粘贴对象，以及设置多个对象的层叠关系等Library菜单：库操作菜单。它具有选择元器件及符号、制作元器件及符号、设置封装工具、分解元件、编译库、自动放置库、校验封装和调用库管理器等功能Tools菜单：工具菜单。它包括实时注解、自动布线、查找并标记、属性分配工具、全局注解、导入文本数据、元器件清单、电气规则检查、编译网络标号、编译模型、将网络标号导入PCB以及从PCB返回原理设计等工具栏Design菜单：工程设计菜单。它具有编辑设计属性，编辑原理图属性，编辑设计说明，配置电源，新建，删除原理图，在层次原理图中总图与子图以及各子图之间互相跳转和设计目录管理等功能Graph菜单：图形菜单。它具有编辑仿真图形，添加仿真曲线、仿真图形，查看日志，导出数据，清除数据和一致性分析等功能Source菜单：源文件菜单。它具有添加/删除源文件，定义代码生成工具，设置外部文本编辑器和编译等功能Debug菜单：调试菜单。包括启动调试、执行仿真、单步运行、断点设置和重新排布弹出窗口等功能Template菜单：模板菜单。包括设置图形格式、文本格式、设计颜色以及连接点和图形等System菜单：系统设置菜单。包括设置系统环境、路径、图纸尺寸、标注字体、热键以及仿真参数和模式等Help菜单：帮助菜单。包括版权信息、ProteusISIS学习教程和示例等4.主工具栏ProteusISIS的主工具栏位于主菜单下面两行，以...
