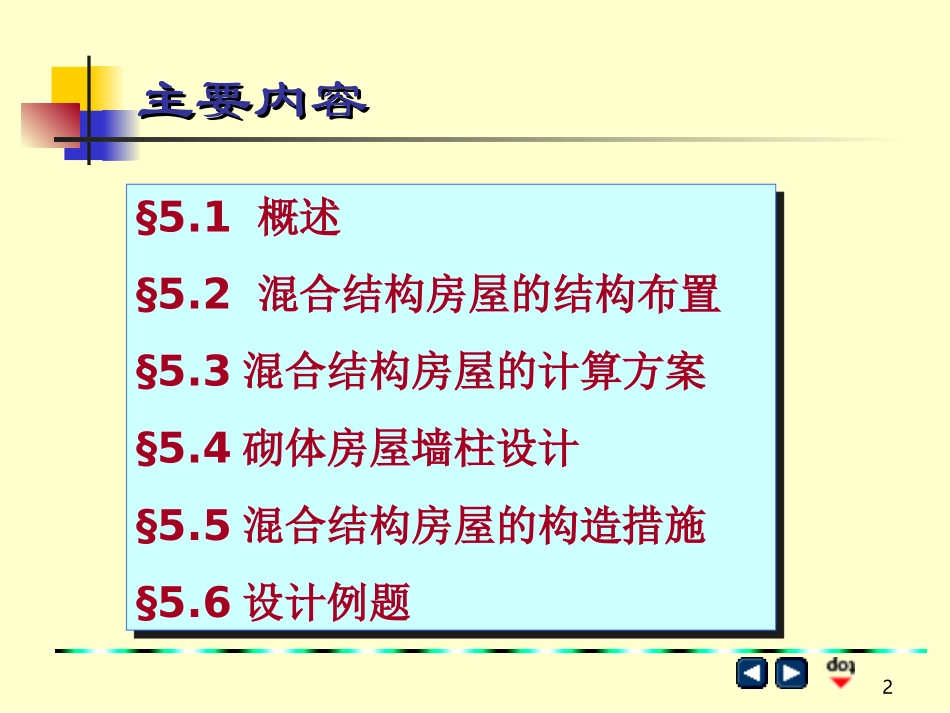

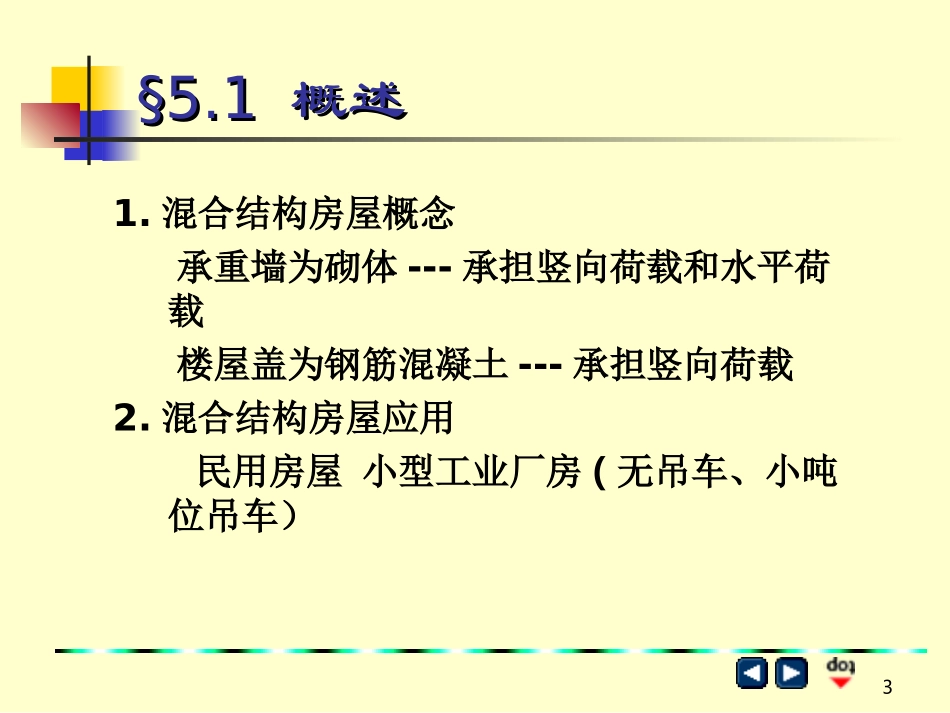

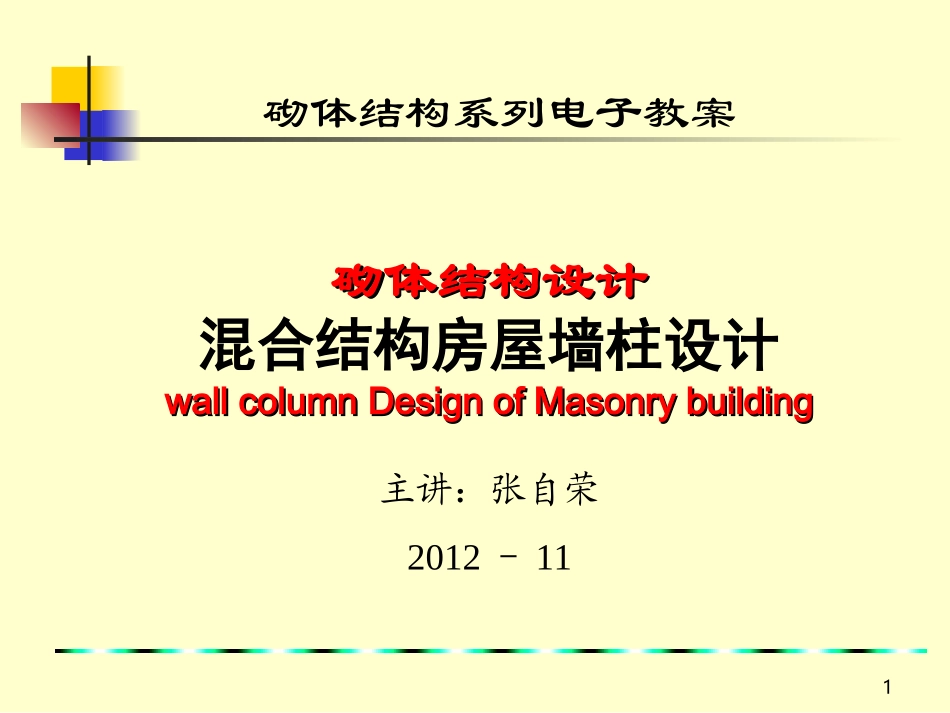

1砌体结构系列电子教案砌体结构设计砌体结构设计混合结构房屋墙柱设计wallcolumnDesignofMasonrybuildingwallcolumnDesignofMasonrybuilding主讲：张自荣2012－112主要内容主要内容§5.1概述§5.2混合结构房屋的结构布置§5.3混合结构房屋的计算方案§5.4砌体房屋墙柱设计§5.5混合结构房屋的构造措施§5.6设计例题§5.1概述§5.2混合结构房屋的结构布置§5.3混合结构房屋的计算方案§5.4砌体房屋墙柱设计§5.5混合结构房屋的构造措施§5.6设计例题3§5.1§5.1概述概述1.混合结构房屋概念承重墙为砌体---承担竖向荷载和水平荷载楼屋盖为钢筋混凝土---承担竖向荷载2.混合结构房屋应用民用房屋小型工业厂房(无吊车、小吨位吊车）4§5.2§5.2混合结构房屋的结构布置混合结构房屋的结构布置墙体分类：1.按承重分：承重墙---自重、楼板荷载自承重墙---自重分隔墙---砌筑在楼板上、每层单独设2.按方向分：横墙---沿房屋短向布置纵墙---沿房屋长向布置5§5.2§5.2混合结构房屋的结构布置混合结构房屋的结构布置------墙体承重方案(五种)1.横墙承重方案优点:①横墙多、空间刚度大、整体性好；②纵墙自承重，开洞方便；③楼板短向受力，经济。缺点:①横墙多、开间受限制②纵墙自承重，保温，材料用量多适用:宿舍、住宅---横墙间距小、大小固定横墙承重方案6§5.2§5.2混合结构房屋的结构布置混合结构房屋的结构布置------墙体承重方案(五种)2.纵墙承重方案优点:①横墙少、开间大②墙体材料用量少；缺点:①横墙少、空间刚度小，整体性差②纵墙承重，开洞受限③楼板材料用量多适用:教学楼、办公楼---大开间房屋纵墙承重方案7§5.2§5.2混合结构房屋的结构布置混合结构房屋的结构布置------墙体承重方案(五种)3.纵横墙承重方案特点:①墙体受力均匀；②房间布置灵活；③空间刚度较大，整体性较好适用:综合楼（建筑功能多样的房屋，如办公兼宿舍）楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板进深梁纵墙承重方案纵横墙承重方案楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板横墙承重方案进深梁楼板楼板楼板楼板进深梁楼板楼板内框架承重方案底层框架承重方案楼板楼板8§5.2§5.2混合结构房屋的结构布置混合结构房屋的结构布置------墙体承重方案(五种)4.内框架承重方案特点:①墙、柱承重，使用空间大；②横墙少，空间刚度差。③两种材料，施工复杂适用:食堂、商店（层数少的大空间房屋）楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板进深梁纵墙承重方案纵横墙承重方案楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板横墙承重方案进深梁楼板楼板楼板楼板进深梁楼板楼板内框架承重方案底层框架承重方案楼板楼板荷载传递:楼板外墙基础楼板柱基础9§5.2§5.2混合结构房屋的结构布置混合结构房屋的结构布置------墙体承重方案(五种)5.底部框架承重方案特点:①使用空间大；②上刚下柔结构。适用:临街住宅（上下使用功能不同的房屋）荷载传递:上部：墙体承重底部：墙体梁柱基础楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板进深梁纵墙承重方案纵横墙承重方案楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板楼板横墙承重方案进深梁楼板楼板楼板楼板进深梁楼板楼板内框架承重方案底层框架承重方案楼板楼板10§5.3§5.3混合结构房屋的静力计算方案混合结构房屋的静力计算方案一、房屋的空间刚度变形:房屋在水平荷载下产生的水平位移（横向变形大）2.影响空间刚度的因素横墙间距、横墙刚度、楼盖刚度1.定义①承重构件参与共同工作的程度②房屋抵抗变形的能力Δ1ΔΔ2Δ1横墙分析:以水平风荷载为例分析受力情况11§5.3§5.3混合结构房屋的静力计算方案混合结构房屋的静力计算方案1.无山墙(单层单跨、纵墙承重)纵墙洞口均匀分布、荷载均匀分布墙体各部位受力均匀，各部位变形相同空间受力体系简化为平面排架取一个单元分析受力：砖墙立柱屋盖横梁基础固端风荷载通过平面排架传递给基础纵墙部位位移相同，为y12§5.3§5.3混合结构房屋的静力计算方案混合结构房屋的静力计算方案2.有山墙(单层单跨、纵墙承重)山...
