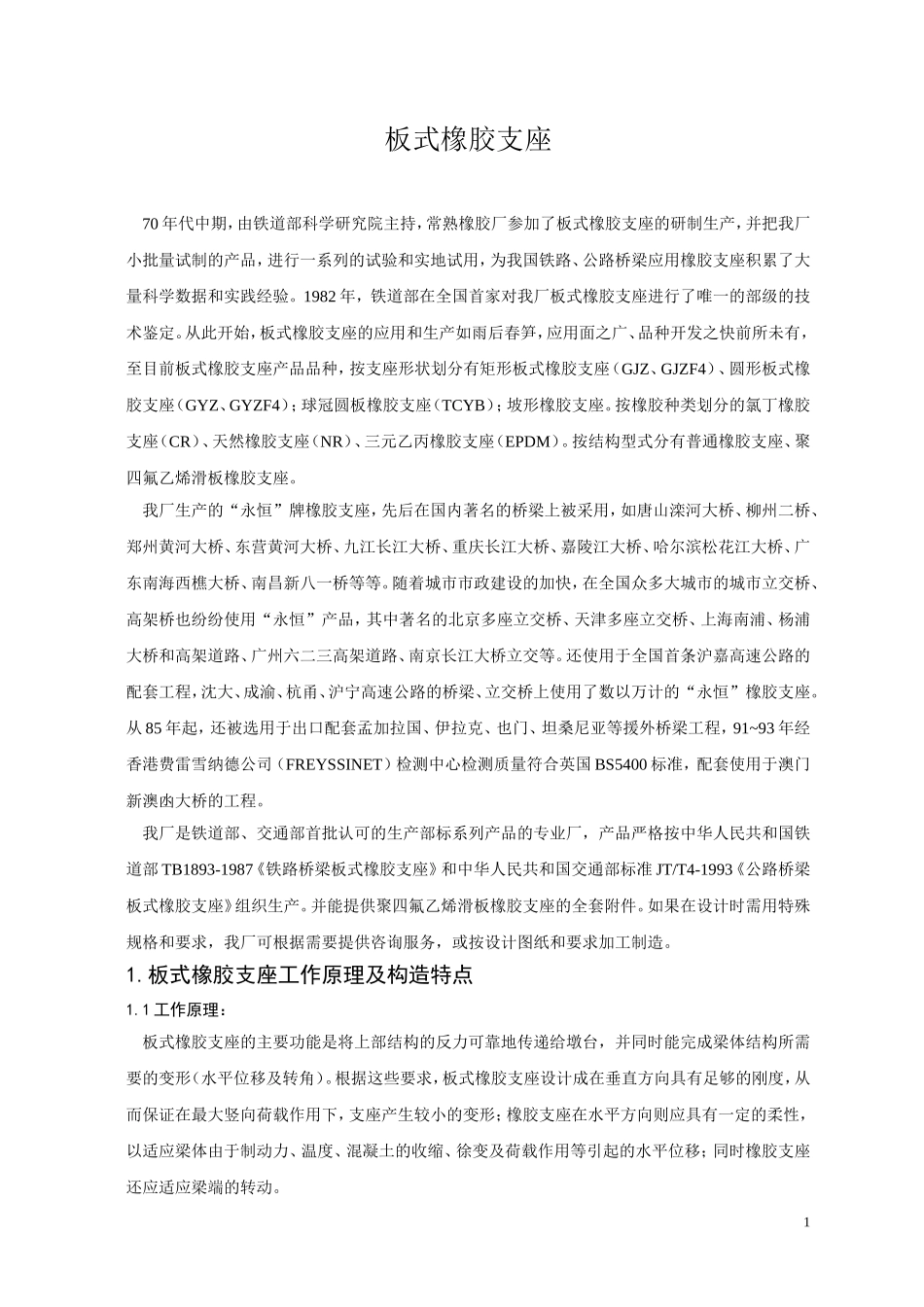

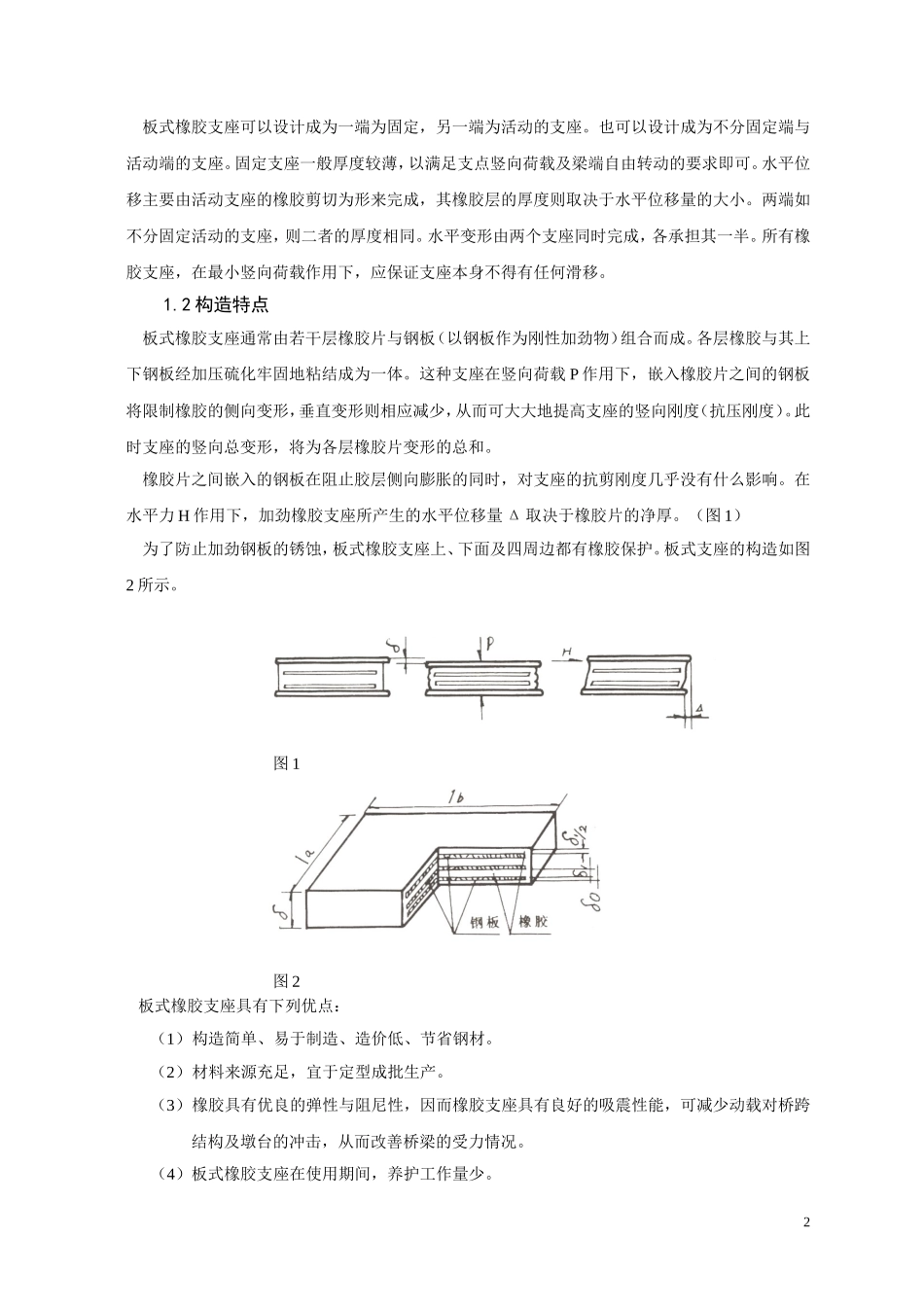

板式橡胶支座70年代中期，由铁道部科学研究院主持，常熟橡胶厂参加了板式橡胶支座的研制生产，并把我厂小批量试制的产品，进行一系列的试验和实地试用，为我国铁路、公路桥梁应用橡胶支座积累了大量科学数据和实践经验。1982年，铁道部在全国首家对我厂板式橡胶支座进行了唯一的部级的技术鉴定。从此开始，板式橡胶支座的应用和生产如雨后春笋，应用面之广、品种开发之快前所未有，至目前板式橡胶支座产品品种，按支座形状划分有矩形板式橡胶支座（GJZ、GJZF4）、圆形板式橡胶支座（GYZ、GYZF4）；球冠圆板橡胶支座（TCYB）；坡形橡胶支座。按橡胶种类划分的氯丁橡胶支座（CR）、天然橡胶支座（NR）、三元乙丙橡胶支座（EPDM）。按结构型式分有普通橡胶支座、聚四氟乙烯滑板橡胶支座。我厂生产的“永恒”牌橡胶支座，先后在国内著名的桥梁上被采用，如唐山滦河大桥、柳州二桥、郑州黄河大桥、东营黄河大桥、九江长江大桥、重庆长江大桥、嘉陵江大桥、哈尔滨松花江大桥、广东南海西樵大桥、南昌新八一桥等等。随着城市市政建设的加快，在全国众多大城市的城市立交桥、高架桥也纷纷使用“永恒”产品，其中著名的北京多座立交桥、天津多座立交桥、上海南浦、杨浦大桥和高架道路、广州六二三高架道路、南京长江大桥立交等。还使用于全国首条沪嘉高速公路的配套工程，沈大、成渝、杭甬、沪宁高速公路的桥梁、立交桥上使用了数以万计的“永恒”橡胶支座。从85年起，还被选用于出口配套孟加拉国、伊拉克、也门、坦桑尼亚等援外桥梁工程，91~93年经香港费雷雪纳德公司（FREYSSINET）检测中心检测质量符合英国BS5400标准，配套使用于澳门新澳凼大桥的工程。我厂是铁道部、交通部首批认可的生产部标系列产品的专业厂，产品严格按中华人民共和国铁道部TB1893-1987《铁路桥梁板式橡胶支座》和中华人民共和国交通部标准JT/T4-1993《公路桥梁板式橡胶支座》组织生产。并能提供聚四氟乙烯滑板橡胶支座的全套附件。如果在设计时需用特殊规格和要求，我厂可根据需要提供咨询服务，或按设计图纸和要求加工制造。1.板式橡胶支座工作原理及构造特点1.1工作原理：板式橡胶支座的主要功能是将上部结构的反力可靠地传递给墩台，并同时能完成梁体结构所需要的变形（水平位移及转角）。根据这些要求，板式橡胶支座设计成在垂直方向具有足够的刚度，从而保证在最大竖向荷载作用下，支座产生较小的变形；橡胶支座在水平方向则应具有一定的柔性，以适应梁体由于制动力、温度、混凝土的收缩、徐变及荷载作用等引起的水平位移；同时橡胶支座还应适应梁端的转动。1板式橡胶支座可以设计成为一端为固定，另一端为活动的支座。也可以设计成为不分固定端与活动端的支座。固定支座一般厚度较薄，以满足支点竖向荷载及梁端自由转动的要求即可。水平位移主要由活动支座的橡胶剪切为形来完成，其橡胶层的厚度则取决于水平位移量的大小。两端如不分固定活动的支座，则二者的厚度相同。水平变形由两个支座同时完成，各承担其一半。所有橡胶支座，在最小竖向荷载作用下，应保证支座本身不得有任何滑移。1.2构造特点板式橡胶支座通常由若干层橡胶片与钢板（以钢板作为刚性加劲物）组合而成。各层橡胶与其上下钢板经加压硫化牢固地粘结成为一体。这种支座在竖向荷载P作用下，嵌入橡胶片之间的钢板将限制橡胶的侧向变形，垂直变形则相应减少，从而可大大地提高支座的竖向刚度（抗压刚度）。此时支座的竖向总变形，将为各层橡胶片变形的总和。橡胶片之间嵌入的钢板在阻止胶层侧向膨胀的同时，对支座的抗剪刚度几乎没有什么影响。在水平力H作用下，加劲橡胶支座所产生的水平位移量Δ取决于橡胶片的净厚。（图1）为了防止加劲钢板的锈蚀，板式橡胶支座上、下面及四周边都有橡胶保护。板式支座的构造如图2所示。图1图2板式橡胶支座具有下列优点：（1）构造简单、易于制造、造价低、节省钢材。（2）材料来源充足，宜于定型成批生产。（3）橡胶具有优良的弹性与阻尼性，因而橡胶支座具有良好的吸震性能，可减少动载对桥跨结构及墩台的冲击，从而改善桥梁的受力情况。（4）板式橡胶支座在使用期间，养护工作量少。2（5）建筑高度低，安...
