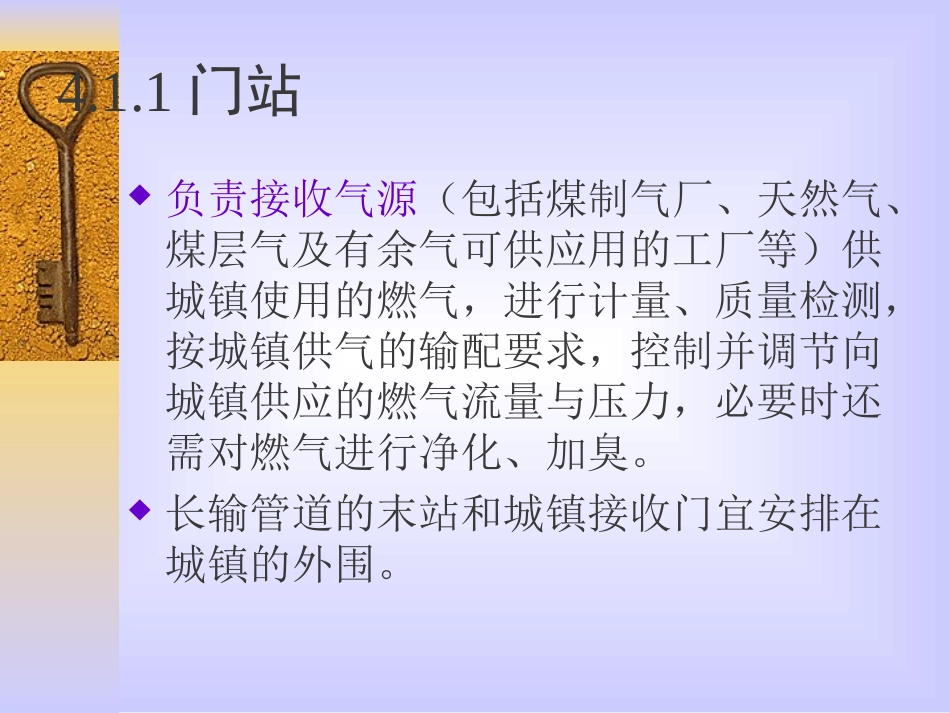

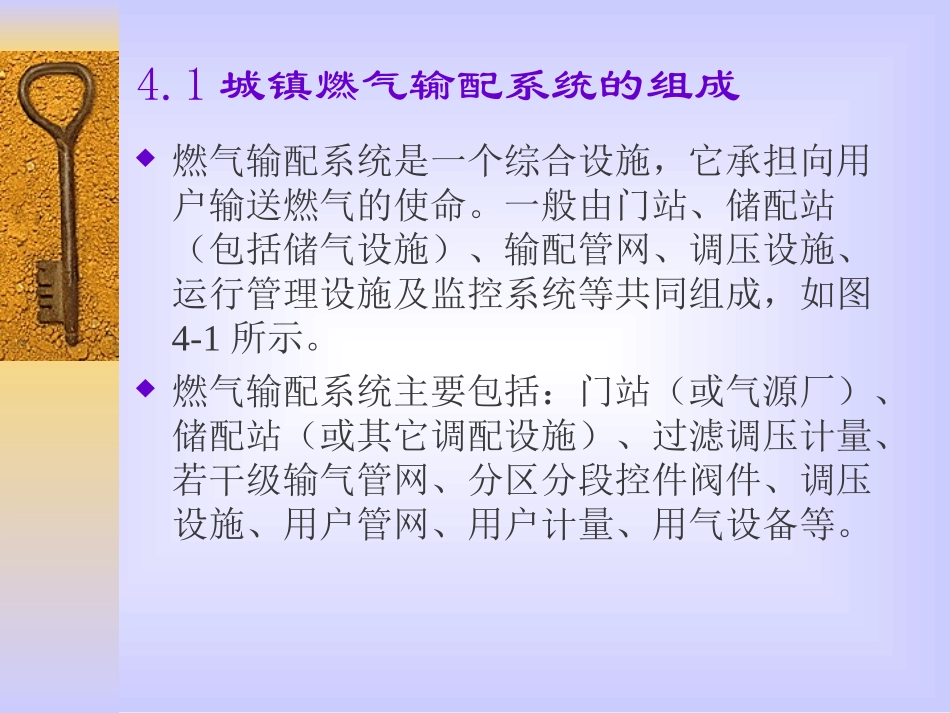

第四章城市燃气管网系统学习提示：（1）了解城镇燃气输配系统的组成（2）掌握城镇燃气管网系统（3）了解城镇燃气管网的布线（4）了解工业企业燃气管网系统（5）了解建筑燃气供应系统（6）了解燃气管道和附属设备（7）理解钢质燃气管道的防腐（8）了解监控及数据采集系统4.1城镇燃气输配系统的组成燃气输配系统是一个综合设施，它承担向用户输送燃气的使命。一般由门站、储配站（包括储气设施）、输配管网、调压设施、运行管理设施及监控系统等共同组成，如图4-1所示。燃气输配系统主要包括：门站（或气源厂）、储配站（或其它调配设施）、过滤调压计量、若干级输气管网、分区分段控件阀件、调压设施、用户管网、用户计量、用气设备等。4.1.1门站负责接收气源（包括煤制气厂、天然气、煤层气及有余气可供应用的工厂等）供城镇使用的燃气，进行计量、质量检测，按城镇供气的输配要求，控制并调节向城镇供应的燃气流量与压力，必要时还需对燃气进行净化、加臭。长输管道的末站和城镇接收门宜安排在城镇的外围。4.1.2储配站作用：储存一定量的燃气以供用气高峰时调整；当上游输气设施发生故障或维修管道时，保证一定程度的供气，对使用的多种燃气进行混合，使其组分均匀；将燃气加压（或降压）以保证输配管网或用户燃具前燃气的压力。4.1.3输配管网是将储配站（包括门站）的燃气输送至各储气点、调压站及燃气用户，并保证输气安全可靠。管网布置应尽量靠近用户，以保证用最短的线路长度，达到同样的供气效果。4.1.4调压站是将输气管网的压力调压至下一级管网或用户所需的压力，并使调节后的燃气压力保持稳定。城镇燃气调压设施的布局，应根据管网布置及调压站的作用半径确定。4.1.5监控及数据采集系统，即SCADA系统。该系统具有数据采集、生产调度自动化、营业收费自动化及决策支持等功能。4.1.6维护与管理中心主要负责燃气管网系统的日常运行、维护以及收费，一般燃气企业需要设置燃气维修所。维护与管理中心的布局，应满足其服务半径的需要，保障燃气输配系统正常运行。4.2城市燃气管网系统按输气压力、燃气形状、用途及敷设方式等进行分类。1.根据输气压力分类名称压力（MPa）高压燃气管道A2.5∠P≤4.0B1.6∠P≤2.5次高压燃气管道A0.8∠P≤1.6B0.4∠P≤0.8中压燃气管道A0.2∠P≤0.4B0.01≤P≤0.20低压燃气管道P<0.01居民用户和小型公共建筑用户一般宜由低压管道供气。低压管道输送人工燃气时，压力不大于2kPa；输送天然气时，压力不大于3.5kPa；输送气态液化石油气时，压力不大于5kPa。中压管道必须通过区域调压站或用户专用调压站才能给城市分配管网中的低压和中压管道供气，或给工厂企业、大型公共建筑用户以及锅炉房供气。一般由城市次高压B燃气管道构成大城市输配管网系统的外环网。次高压B燃气管道也是给大城市供气的主动脉。高压燃气必须通过调压站才能送入中压管道、高压储气罐以及工艺需要高压燃气的大型工厂企业。高压A输气管通常是贯穿省、地区或连接城市的长输管线，它有时也构成大型城市输配管网系统的外环网。城市燃气管网系统中各级压力的干管，特别是中压以上压力较高的管道，应连成环网。初建时也可以是半环形或枝状管道，但应逐步构成环网。城市、工厂区和居民点可由长距离输气管线供气，个别距离城市燃气管道较远的大型用户，经论证确系经济合理和安全可靠时，可自设调压站与长输管线连接。除了一些允许设专用调压器的、与长输管线相连接的管道检查站用气外，单个的居民用户不得与长输管线连接。在确有充分必要的理由和安全措施可靠的情况下，并经有关上级批准之后，城市里采用高压的燃气管道也是可以的。2.按管网形式分A环状管网B枝状管网C环枝状管网3.根据用途分类(1)长输管线，用于城市间的输气。例如：陕北—北京长输管道及西气东输管道。(2)城市燃气管道（分配管、引入管、庭院或室内管）城市输气干管：中间无途泄配气管道：接自输气干管，将燃气分配给用户的管道，分街区配气管和住宅庭院配气管。室内燃气管道：建筑物内部的燃气管道。室内燃气管道是通过引入管与庭院配气管相接。(3)工业企业管道（引入管、厂区管、车间管...
