AutoCAD 2010 基础 11 尺寸标注VIP免费

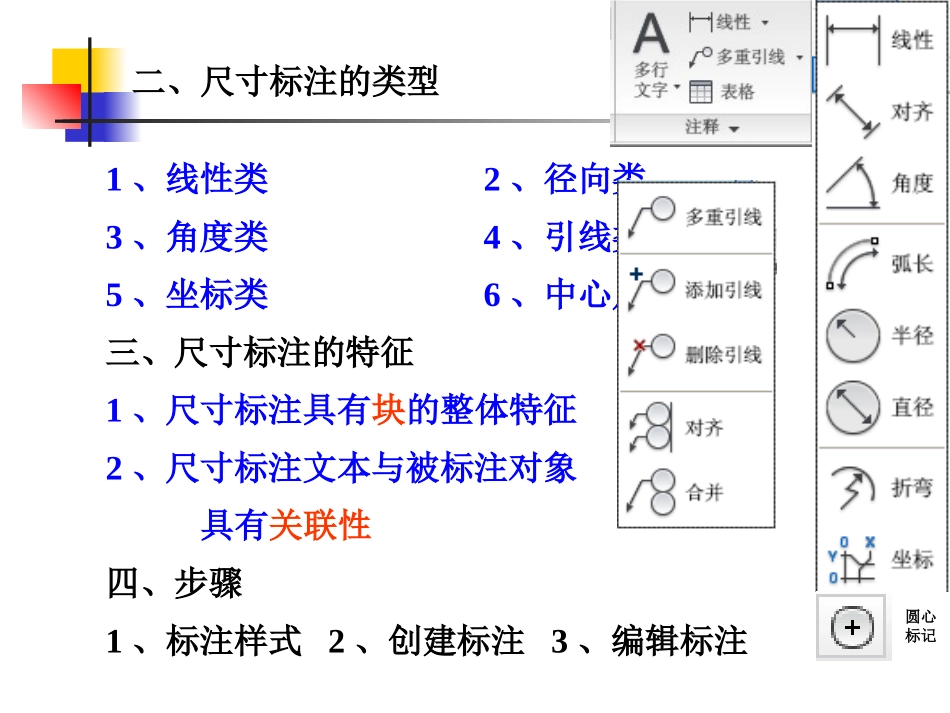

第十一章尺寸标注11.1基本概念一、尺寸标注的组成完整的尺寸标注由四部分组成：（1）尺寸线（2）箭头（3）标注文本（4）尺寸界线/延伸线（含定义点）二、尺寸标注的类型1、线性类2、径向类3、角度类4、引线类5、坐标类6、中心尺寸类三、尺寸标注的特征1、尺寸标注具有块的整体特征2、尺寸标注文本与被标注对象具有关联性四、步骤1、标注样式2、创建标注3、编辑标注圆心标记11.2尺寸标注一、线性类尺寸标注1、线性标注：水平、垂直、倾斜的尺寸标注(1)指定尺寸界线的两个起点或选择标注对象(2)选项：[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]a指定尺寸线的位置：直接指定尺寸线位置，则按自动测量数据标注b多行文字/文字：按多行/单行形式输入标注文本，此时标注文本与标注对象的实际尺寸失去关联性c角度：设置标注文本的旋转角度d水平/垂直：标注定义点间的水平/垂直距离e旋转：标注定义点间在一定角度方向上的尺寸（尺寸线角度）2、对齐标注：标注定义点间的直线距离3、坐标标注以坐标原点为基准点标注指定点的X、Y坐标值（1）将基准点设置为坐标原点（2）指定标注点作为引线起点相对标注点左右移动标注Y值上下移动标注X值（3）选项:X坐标/Y坐标/多行文字/文字/角度文字角度4、基线标注以某已建标注的一条尺寸界限为基准，作一系列的平行尺寸标注。可作为基准的标注类型有：线性、对齐、坐标、角度型。1）以前一个有效尺寸标注的第一条尺寸界线或选择一个有效尺寸标注的尺寸界线为基准2）指定一系列尺寸标注的第二定义点3）按设置格式标注出第二定义点与基准点的尺寸5、连续标注以某已建标注的一条尺寸界限为基准，作一系列首尾相连的尺寸标注。可作为基准的标注类型有：线性、对齐、坐标、角度型。二、径向类尺寸标注1、半径标注（1）选择圆弧或圆（2）指定尺寸线位置（3）选项：多行文字/文字/角度2、直径标注与半径标注操作相同3、中心标记按十字或中心线标记圆弧或圆心4、弧线标注：标注圆弧的长度指定弧长标注位置或[多行文字(M)/文字(T)/角度(A)/部分(P)/引线(L)]5、折弯标注当圆弧或圆的中心不在标注范围时，标注圆弧或圆的半径（1）指定图示中心位置（2）指定尺寸线和文字位置（3）指定折弯位置:仅当圆弧大于90度时才会显示引线三、角度标注标注圆弧、圆周上一段圆弧的中心角、两非平行线夹角、指定三点的角度。尺寸线位置在不同侧会标注出不同的角度值。四、快速标注可以指定若干标注对象，一次性快速标注连续、并列、基线、坐标、直径、半径或编辑已有标注1、并列型标注在水平或垂直向的标注点必须是偶数，否则最后一个标注点无效2、基准点是针对基线型和坐标型标注，可在标注前确定或对已有标注更改基准点3、编辑是对一系列已有标注中增加或删除标注点，以及改变标注类型11.3设置尺寸标注样式一、调用1、菜单：“格式”>标注样式“标注”>样式2、命令：Dimstyle3、工具栏“常用”卡“注释”卡二、“标注样式管理器”1、样式列表框：列出已建样式名，利用快捷菜单可删除、重命名选择样式2、预览、说明3、按钮（1）置为当前（2）新建：在一个类似样式（基础样式）的基础上定义一个全新的标注样式可以新建父系样式和子系样式：子系样式：在某一基础样式下对某些标注类型作特别定义的样式；而这个基础样式称为父系样式（3）修改：修改所选的父系或子系样式的定义（4）替代：参照当前基础样式作局部修改建立新样式，该样式只对后续标注有效，但不能被保存，只是暂时使用，之后调用别的样式就会消失对于子系样式不能生成替代样式（5）比较：比较两个样式定义的不同之处三、创建新标注样式（一）“创建新标注样式”对话框创建父系和子系标注样式，在父系样式下可建立六种子系样式：（1）线性（2）角度（3）半径（4）直径（5）坐标（6）引线和公差父系子系（二）“新建标注样式”对话框（1）线（2）符号和箭头（3）文字（4）调整（5）主单位（6）换算单位（7）公差1、线（1）尺寸线①颜色②线型、线宽③超出标记：只对斜箭头有效④基线间距：基线标准相邻尺寸线的间距⑤隐藏：尺寸线1、尺寸线2③④（2）延伸线（尺寸界线）①颜色②线型、线宽③超出尺寸线④起点...
