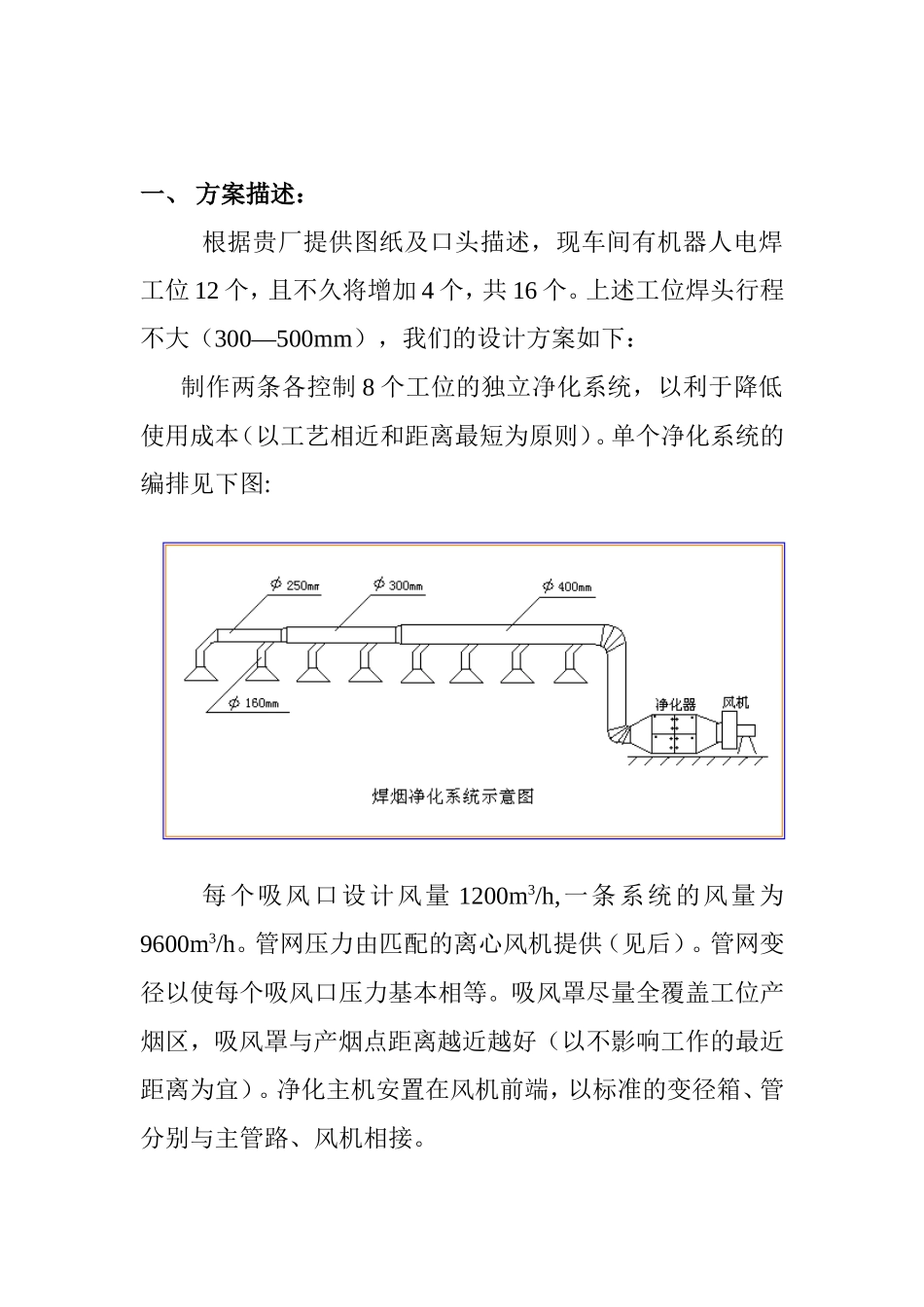

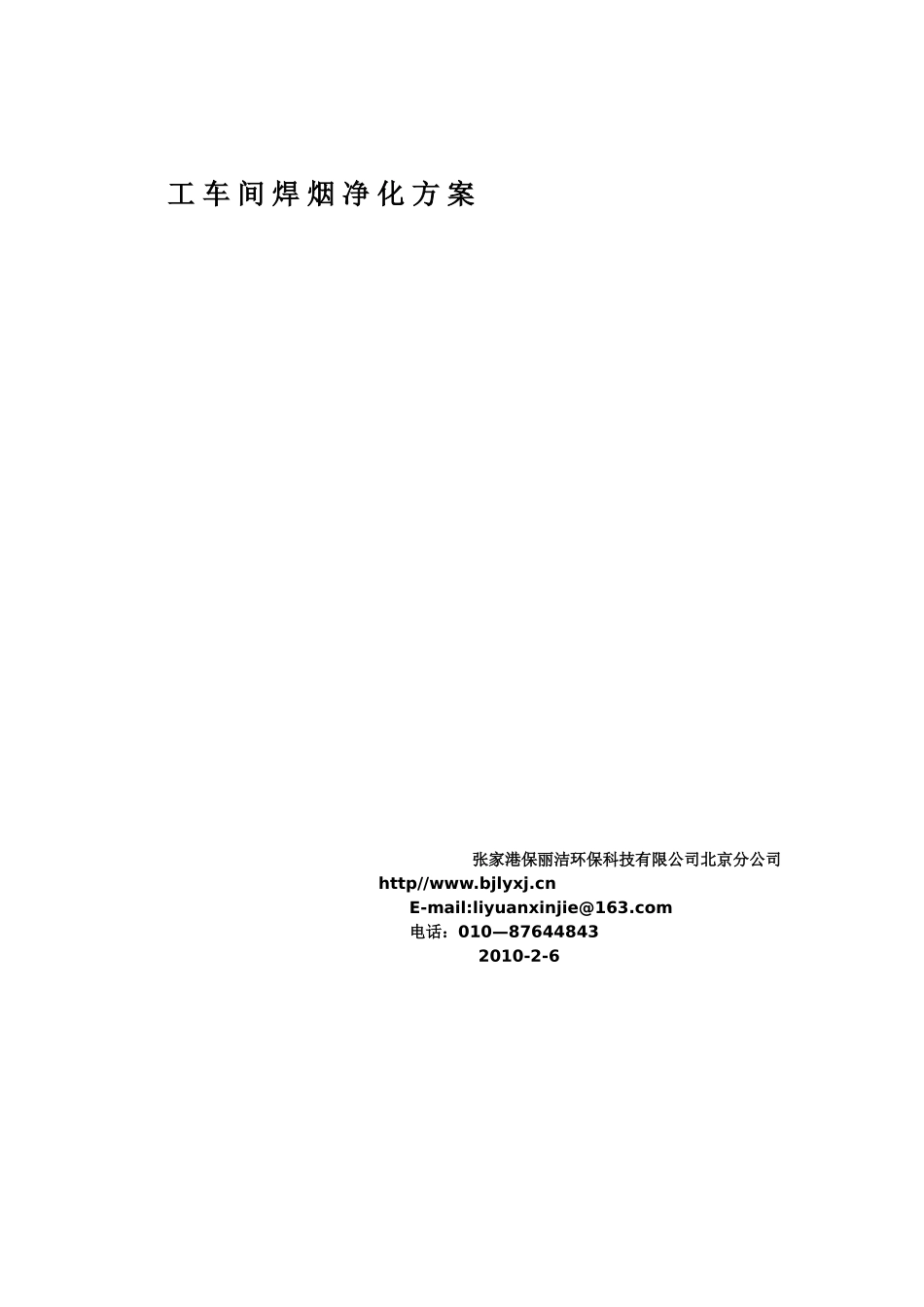

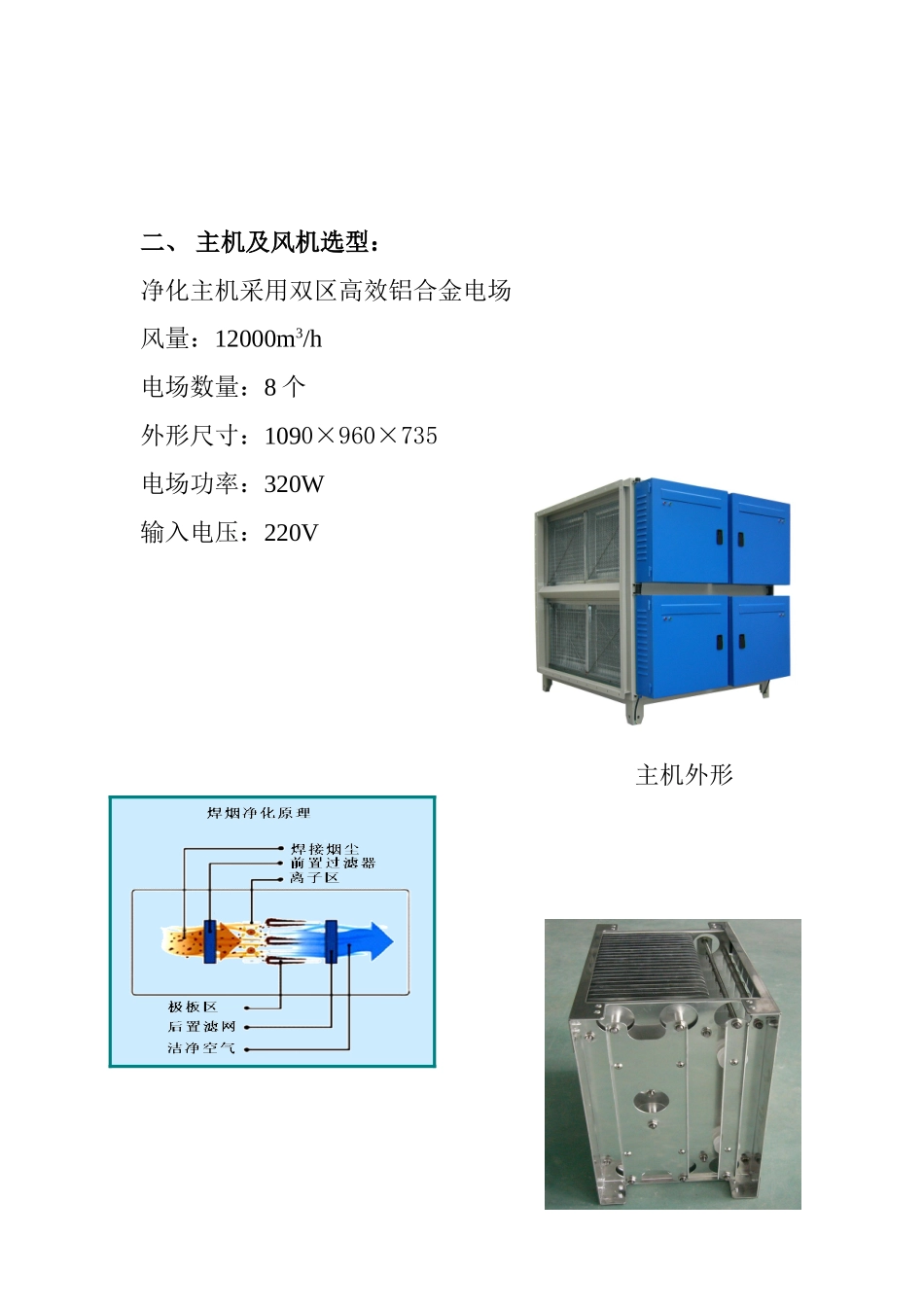

工车间焊烟净化方案张家港保丽洁环保科技有限公司北京分公司http//www.bjlyxj.cnE-mail:liyuanxinjie@163.com电话：010—876448432010-2-6一、方案描述：根据贵厂提供图纸及口头描述，现车间有机器人电焊工位12个，且不久将增加4个，共16个。上述工位焊头行程不大（300—500mm），我们的设计方案如下：制作两条各控制8个工位的独立净化系统，以利于降低使用成本（以工艺相近和距离最短为原则）。单个净化系统的编排见下图:每个吸风口设计风量1200m3/h,一条系统的风量为9600m3/h。管网压力由匹配的离心风机提供（见后）。管网变径以使每个吸风口压力基本相等。吸风罩尽量全覆盖工位产烟区，吸风罩与产烟点距离越近越好（以不影响工作的最近距离为宜）。净化主机安置在风机前端，以标准的变径箱、管分别与主管路、风机相接。二、主机及风机选型：净化主机采用双区高效铝合金电场风量：12000m3/h电场数量：8个外形尺寸：1090×960×735电场功率：320W输入电压：220V主机外形电场照片风机选型：4—794.5A离心风机，功率：11KW，风量区间：6640-12920m3/h,压力区间：2700-1618pa，转速2900转/分三、报价；张家港保丽洁环保北京分公司（北京立源新洁环保公司）报价单序号设备型号数量单位单价(RMB)备注1LK-200焊烟净化主机1套32，000元通用离心风机1台含开关箱合计（人民币）：四、工程实例：甲方：广东富华重工有限公司甲方代表签字：乙方：张家港保丽洁环保科技有限公司北京分公司乙方代表签字：
