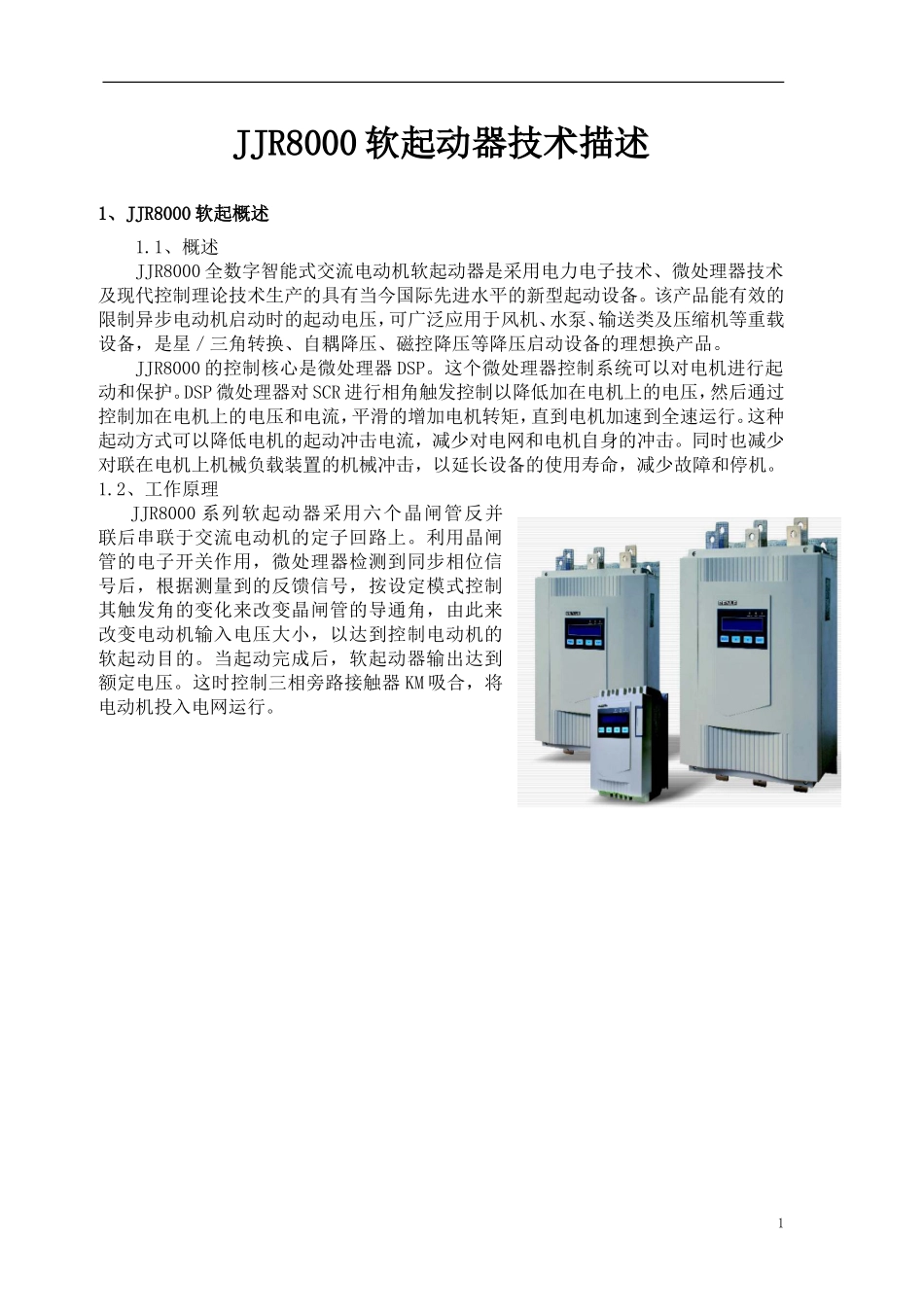

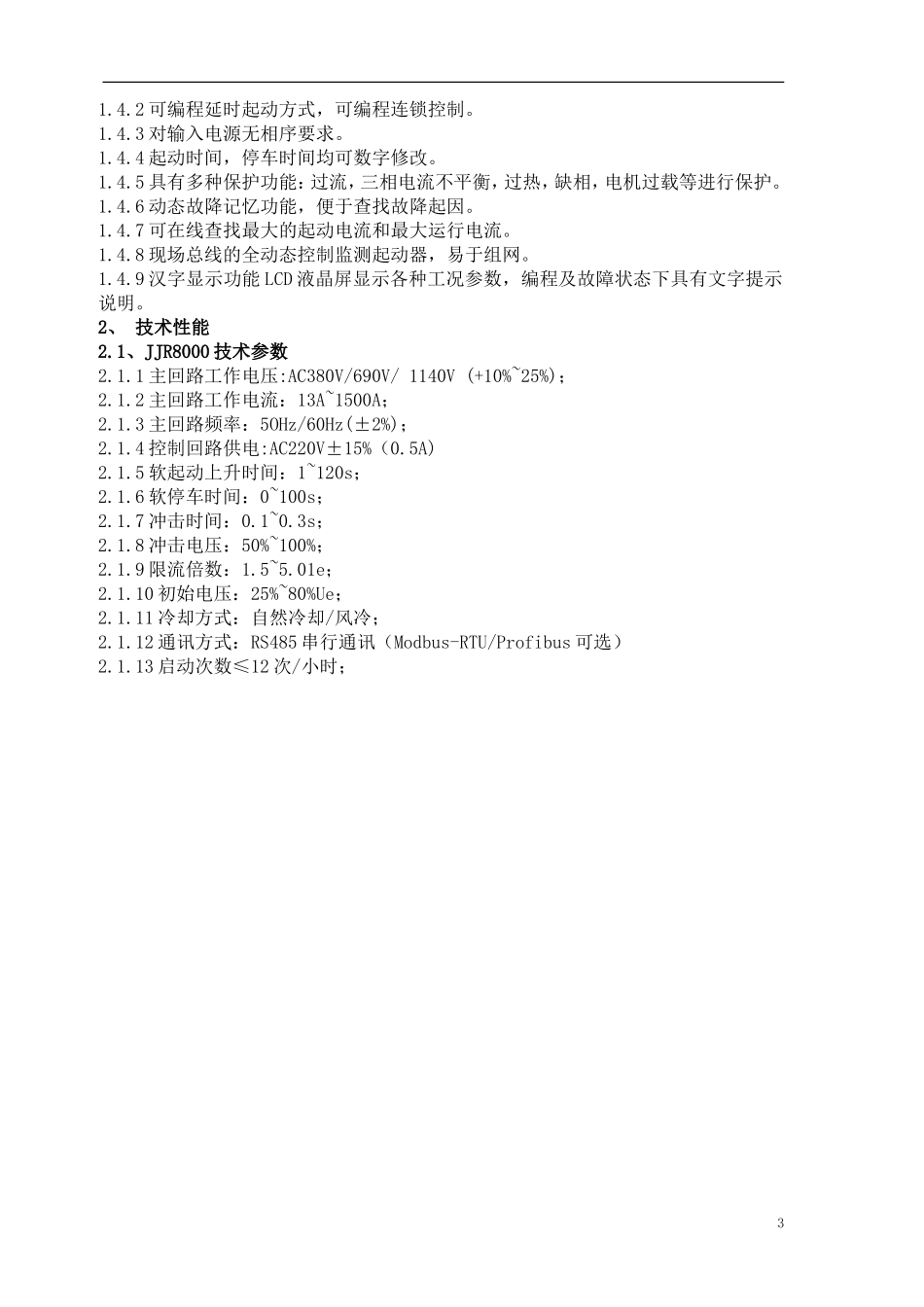

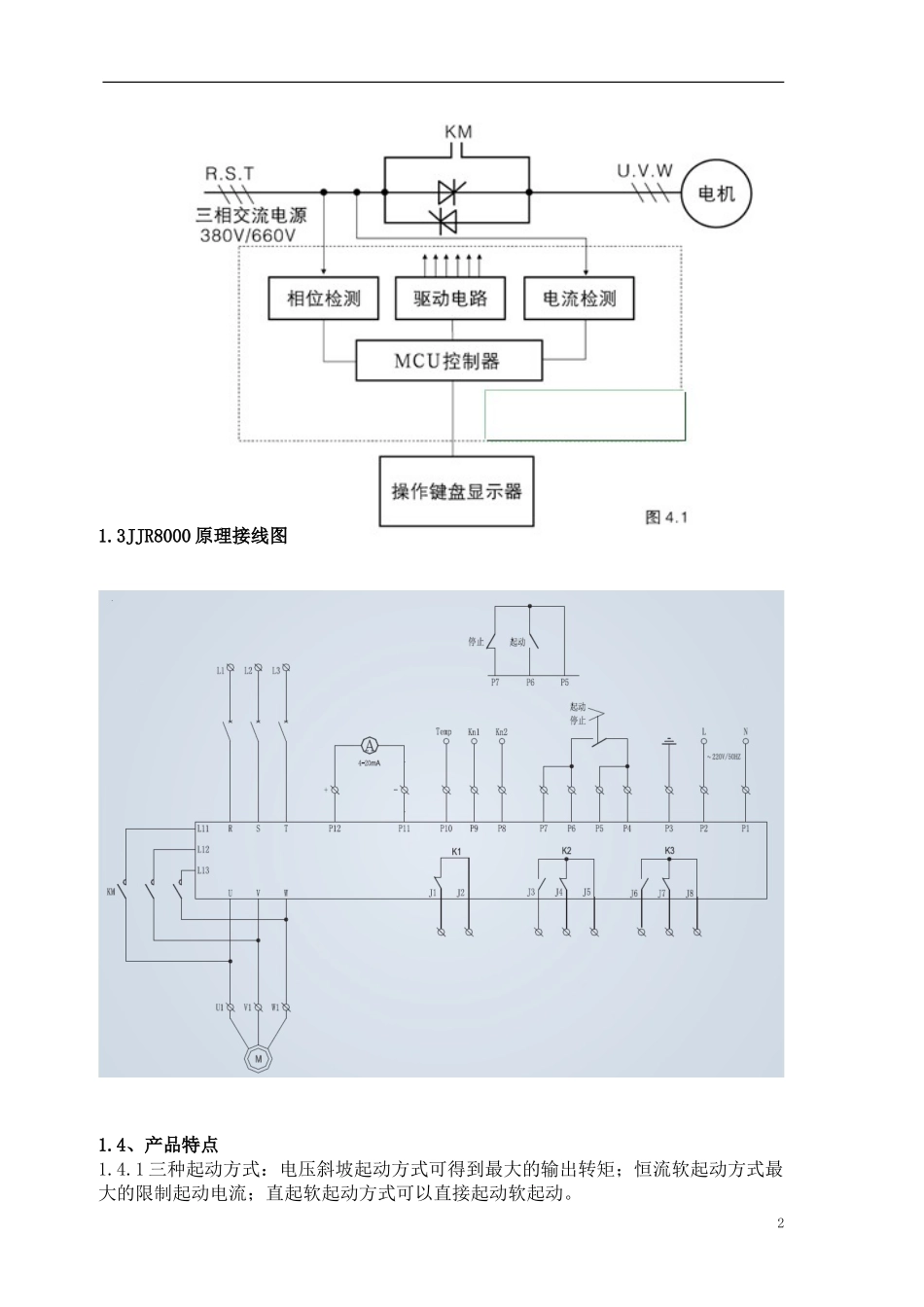

JJR8000软起动器技术描述1、JJR8000软起概述1.1、概述JJR8000全数字智能式交流电动机软起动器是采用电力电子技术、微处理器技术及现代控制理论技术生产的具有当今国际先进水平的新型起动设备。该产品能有效的限制异步电动机启动时的起动电压，可广泛应用于风机、水泵、输送类及压缩机等重载设备，是星／三角转换、自耦降压、磁控降压等降压启动设备的理想换产品。JJR8000的控制核心是微处理器DSP。这个微处理器控制系统可以对电机进行起动和保护。DSP微处理器对SCR进行相角触发控制以降低加在电机上的电压，然后通过控制加在电机上的电压和电流，平滑的增加电机转矩，直到电机加速到全速运行。这种起动方式可以降低电机的起动冲击电流，减少对电网和电机自身的冲击。同时也减少对联在电机上机械负载装置的机械冲击，以延长设备的使用寿命，减少故障和停机。1.2、工作原理JJR8000系列软起动器采用六个晶闸管反并联后串联于交流电动机的定子回路上。利用晶闸管的电子开关作用，微处理器检测到同步相位信号后，根据测量到的反馈信号，按设定模式控制其触发角的变化来改变晶闸管的导通角，由此来改变电动机输入电压大小，以达到控制电动机的软起动目的。当起动完成后，软起动器输出达到额定电压。这时控制三相旁路接触器KM吸合，将电动机投入电网运行。11.3JJR8000原理接线图1.4、产品特点1.4.1三种起动方式：电压斜坡起动方式可得到最大的输出转矩；恒流软起动方式最大的限制起动电流；直起软起动方式可以直接起动软起动。21.4.2可编程延时起动方式，可编程连锁控制。1.4.3对输入电源无相序要求。1.4.4起动时间，停车时间均可数字修改。1.4.5具有多种保护功能：过流，三相电流不平衡，过热，缺相，电机过载等进行保护。1.4.6动态故降记忆功能，便于查找故降起因。1.4.7可在线查找最大的起动电流和最大运行电流。1.4.8现场总线的全动态控制监测起动器，易于组网。1.4.9汉字显示功能LCD液晶屏显示各种工况参数，编程及故障状态下具有文字提示说明。2、技术性能2.1、JJR8000技术参数2.1.1主回路工作电压:AC380V/690V/1140V(+10%~25%)；2.1.2主回路工作电流：13A~1500A；2.1.3主回路频率：5OHz/60Hz(±2%)；2.1.4控制回路供电:AC220V±15%（0.5A)2.1.5软起动上升时间：1~120s；2.1.6软停车时间：0~100s；2.1.7冲击时间：0.1~0.3s；2.1.8冲击电压：50%~100%；2.1.9限流倍数：1.5~5.01e；2.1.10初始电压：25%~80%Ue；2.1.11冷却方式：自然冷却/风冷；2.1.12通讯方式：RS485串行通讯（Modbus-RTU/Profibus可选）2.1.13启动次数≤12次/小时；32.2．现场使用环境条件2.1极端最高气温：50℃2.2极端最低气温：-20℃2.3多年平均相对湿度：79%2.4最大风速：35.5m/s2.5海拔高度:≤2000米2.6污秽等级III级（爬距：2.5cm/kV，按最高工作电压计）2.7地震烈度：8度2.7.1水平加速度：0.15g2.7.2垂直加速度：0.1g2.3、软启动控制模式2.3.1电压斜坡启动：出厂设置为具有限流功能的电压斜坡，这也是最可靠的启动模式。可以满足大多数应用场合，其初始转矩设定为电机刚好能带动负载转动时的值，然后电压逐渐的平滑上升。在限定的斜坡时间和电机启动电流范围内，使电机平滑上升到全速运转。2.3.2限流启动：启动时，电流快速增加到限定值，一直到电机全速运行。2.3.3重载启动：主要用于电机拖动大惯性负载如风机、球磨机等，可以延长8秒的切换时间。2.3.4自由停车或软停车可选：可以适用不同的停车场合-如消除水泵的水锤效应。以满足特殊需要。2.4保护控制功能保护功能：电机热熔保护、大电流、可控硅过热保护、转子堵转、过载、欠载、逆相、过流、欠流保护，缺相保护，过压、欠压保护，可控硅短路保护，零序保护，电机启动超时保护，启动过频保护，相序保护，三相电流不平衡保护，2.4.1电机过载保护，可控硅温度保护。2.4.2缺相保护：当任意一相缺失时，跳闸保护；2.4.3相序保护：当接线相序错误时，跳闸保护；2.4.4接线错保护：当电机未接到起动器上或电机内部开路，跳闸保护2.4．5过压保护：主电压上升到大于110～125%额定电压时,延迟1～10S(可调)，跳闸保护；2.4.6欠压保护：当电网低于额定电压65%时,时间延...
